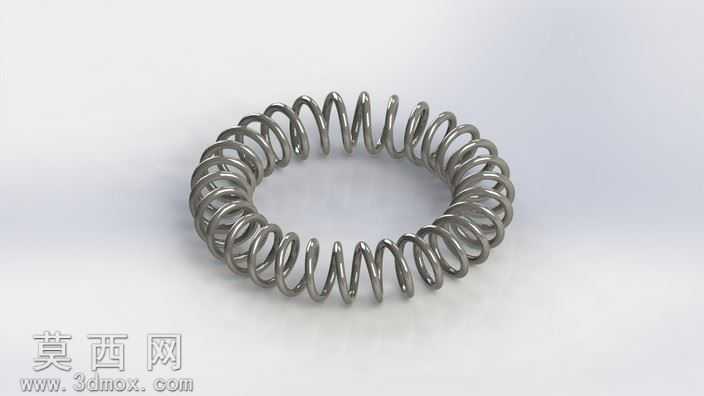

环形螺旋压缩弹簧三维参数化设计作品

本作品为环形布局的螺旋压缩弹簧三维参数化模型，建模过程依托三维设计软件的参数化驱动能力完成，首先通过数学方程定义弹簧中心螺旋线的空间轨迹，以环形闭合路径作为弹簧的整体轮廓基准，再结合弹簧丝直径、有效圈数、节距等核心参数生成连续的螺旋扫掠路径，路径构建过程中严格控制环形首尾衔接处的曲率连续性，避免出现路径断点、曲率突变等影响模型质量的问题。扫掠特征生成阶段，以圆形截面作为弹簧丝的截面轮廓，沿预先构建的空间螺旋路径完成实体扫掠，过程中实时校验截面与路径的垂直约束，确保弹簧丝整体粗细均匀，无截面扭曲、变形错位等缺陷。模型材质采用常用弹簧钢材质进行渲染配置，还原金属弹簧的银灰色金属质感，添加适度的环境反射与粗糙度参数，模拟真实弹簧表面的哑光金属处理效果，同时对弹簧的圈与圈之间的间隙进行精准控制，保证环形弹簧整体结构闭合规整，无圈间干涉、首尾错位等结构问题。设计过程中充分考虑弹簧的实际应用特性，环形螺旋弹簧多用于需要周向弹性补偿、环形空间内提供弹性力的工况场景，建模时将弹簧的总圈数、自由高度、环形中径、弹簧丝直径等核心尺寸设置为可调整参数，方便后续根据不同的安装空间、载荷需求快速修改模型参数，生成适配不同工况的弹簧模型。模型完成后经过几何质量检查，确认无无效几何、重叠面、非流形几何等问题，实体结构完整连续，可直接用于后续的装配仿真、有限元受力分析、工程图导出等工作，能够为雕刻机等设备的弹性结构设计提供精准的三维模型参考，也可作为弹簧类零件参数化建模的学习参考案例，帮助使用者掌握方程驱动曲线、扫掠特征、参数化设计在异形弹簧建模中的应用技巧，理解弹性元件建模过程中尺寸精度、结构连续性对后续生产应用的影响。
