HDX小型零件收纳盒配套二十格存储架

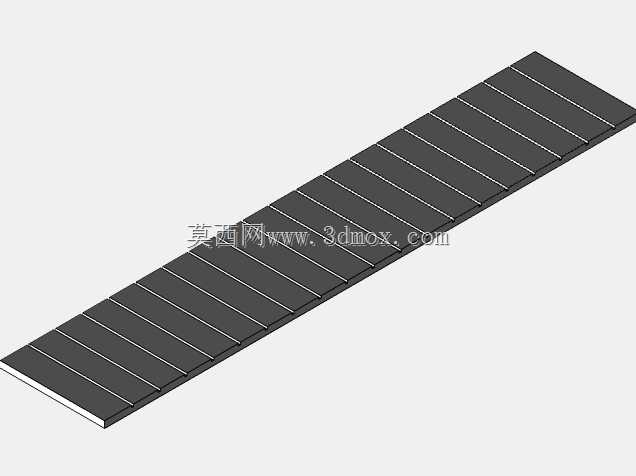

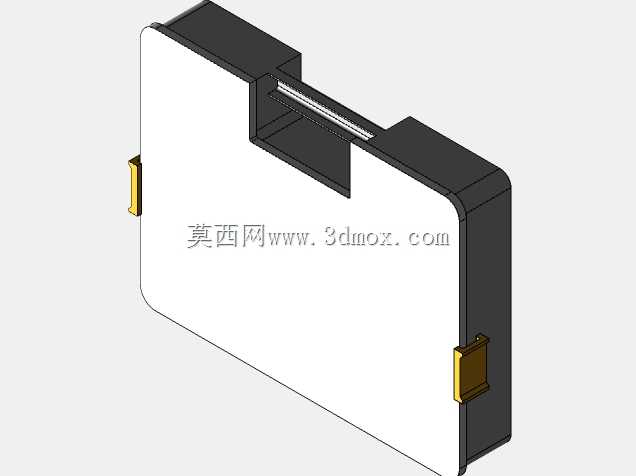

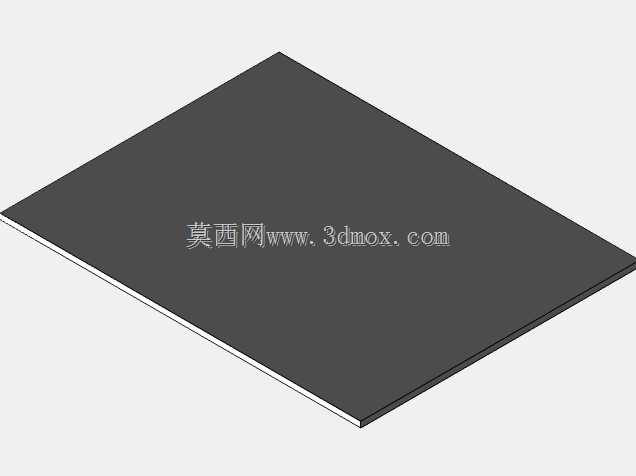

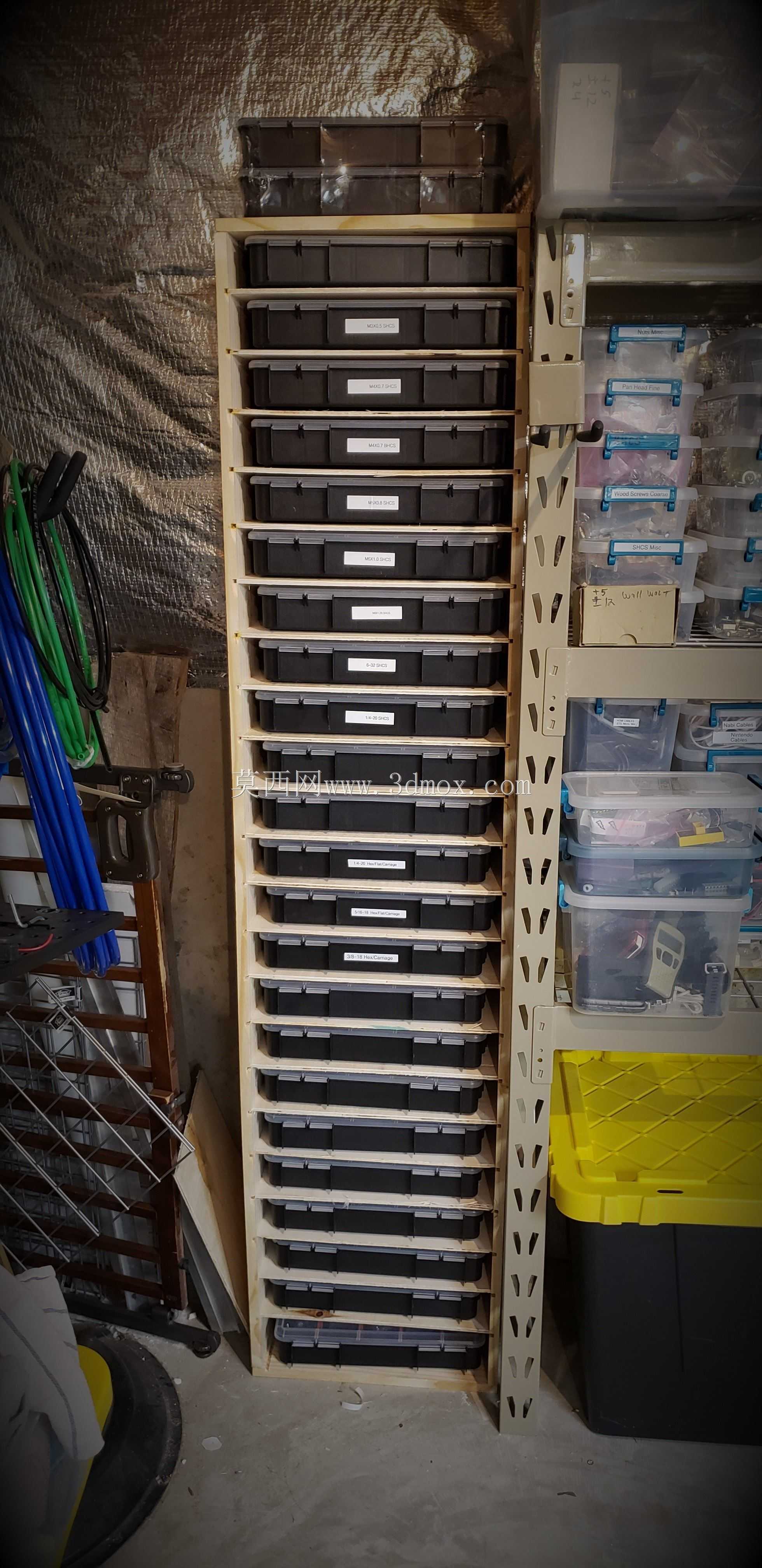

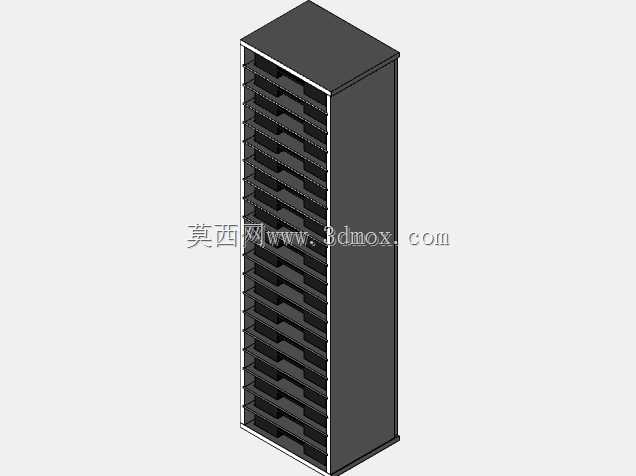

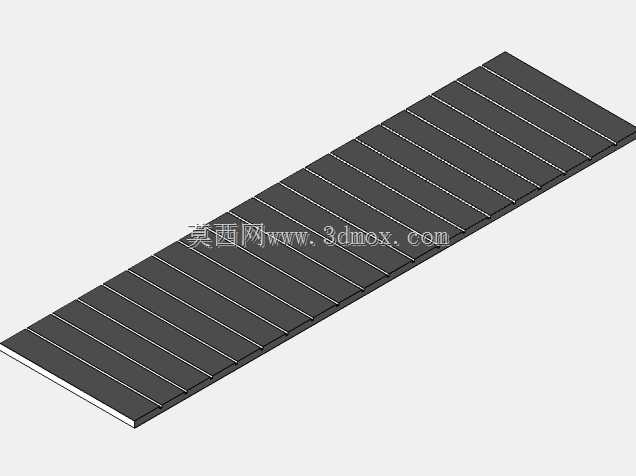

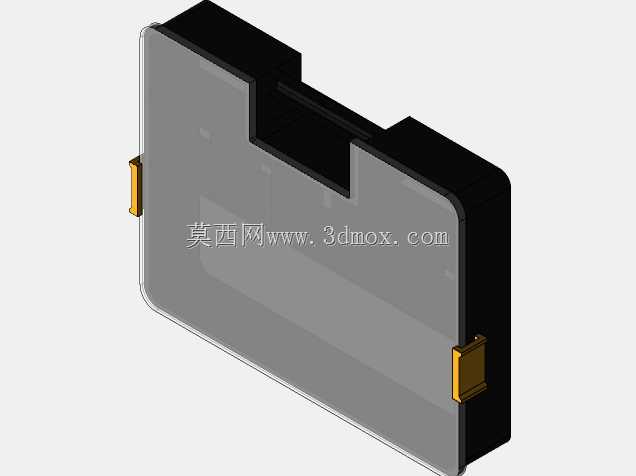

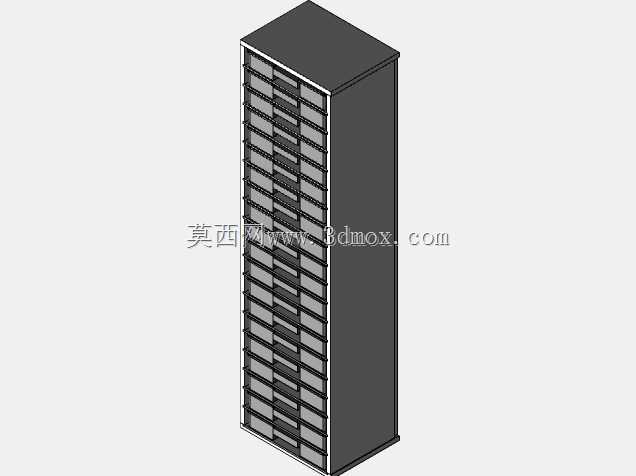

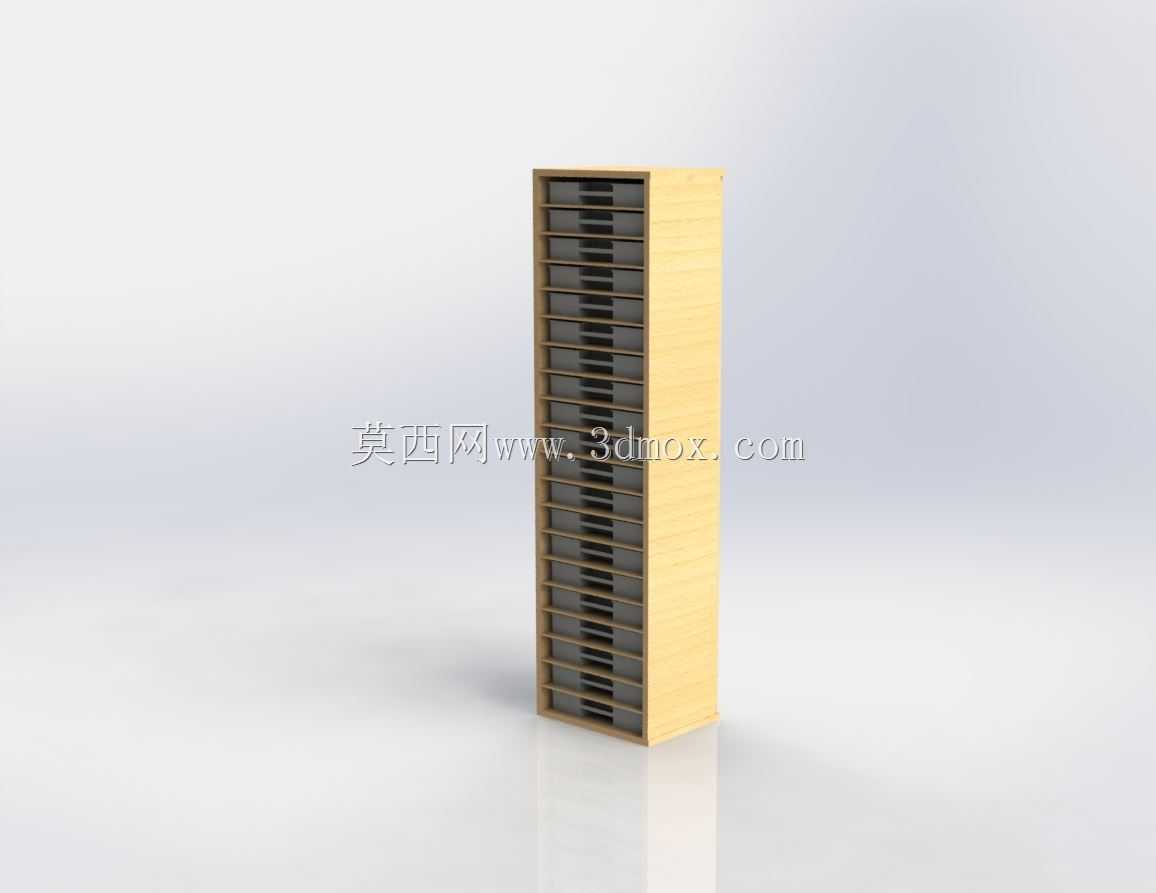

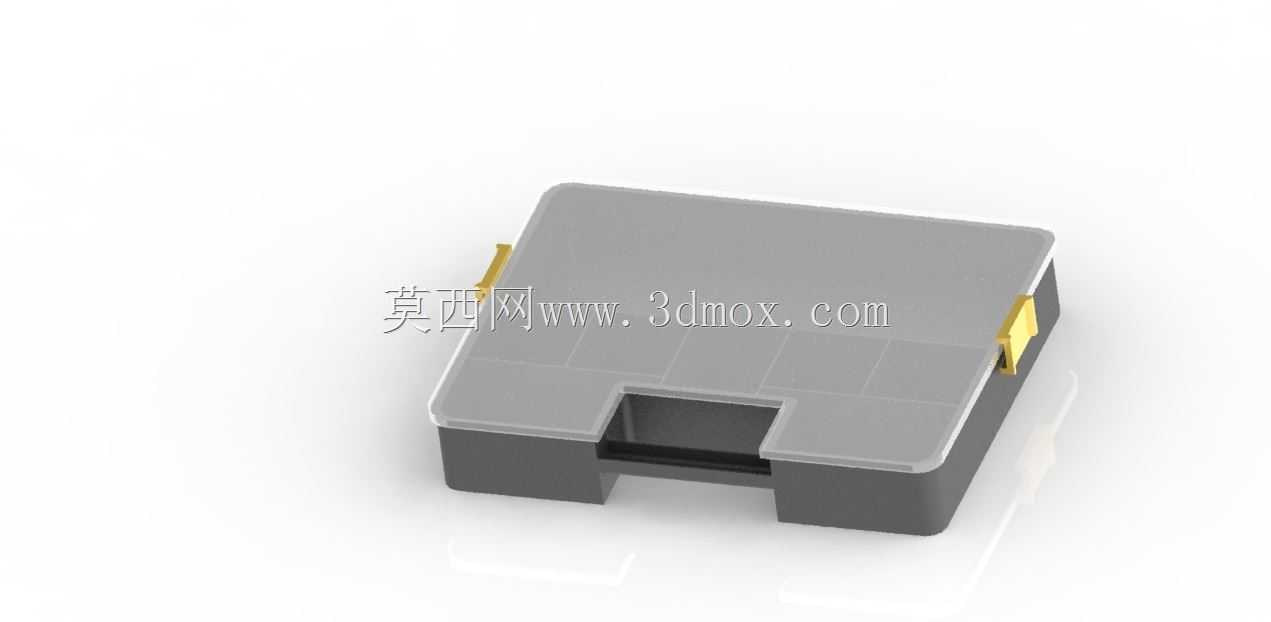

这套存储组合主要面向车间零散零件分类管控场景，适配维修工位、装配线旁、小型加工坊的物料定置管理需求，解决小规格紧固件、电子元器件、工装辅具混放难找、清点耗时的实际痛点。单只HDX零件盒采用半透明上盖搭配深灰底座的结构，盒体侧边设置卡扣结构，可实现相邻盒体的拼接组合，避免堆叠或并排摆放时出现滑移错位；盒体前侧预留内凹抽拉位，无需额外加装外置拉手，抽拉时手指可完全嵌入凹槽施力，即便戴薄劳保手套操作也能顺畅拉出，不会出现滑脱问题。配套的存储架采用框架式结构，整体安装边界可适配标准工位旁的预留空间，架体设置二十个独立卡位，每个卡位的内尺寸与零件盒的外形尺寸做了公差匹配，单边预留0.2mm的装配间隙，既保证零件盒推入后无明显旷量，不会因架体轻微晃动出现盒体滑落，又能在取放时无需刻意对位即可顺畅滑入。设计过程中针对原HDX零件盒的标签位缺陷做了适配调整，原盒体标签位设置在正面易被遮挡，这套架体将卡位的标签识别区调整至抽拉位上方，抽拉时无需完全拉出盒体即可识别内部物料类别，减少无效抽拉动作。架体的层间高度经过反复校核，既保证盒体完全推入后上盖与上层架体无干涉，又尽可能压缩整体高度尺寸，提升单位空间的存储密度；架体底部设置防滑垫，放置在金属工作台面时不会因抽拉盒体的作用力出现整体移位。零件盒的上盖采用翻盖式结构，闭合后卡扣可自动卡紧，即便盒体倾斜放置内部小零件也不会洒出，盒体内部可根据存储零件的规格选配分隔板，将单盒空间拆分为2-6个独立小格，实现同类别不同规格零件的细分存放。在机加工车间的实际使用中，这套组合可放置在钻床、铣床等设备的操作侧，用来存放对应设备常用的钻头、丝锥、锁紧螺丝等配件，操作人员无需转身即可取放所需零件，减少作业过程中的无效走动；在电子装配工位，可用来存放不同规格的电阻、电容、接插件等元器件，半透明上盖可直观看到内部物料的剩余存量，方便及时补料。架体的框架采用拼接式结构设计，无需复杂的安装工具即可完成组装，拆卸后可平板包装，降低运输过程中的空间占用，组装后整体框架的承重经过校核，每个卡位满载零件时架体无明显形变，长期使用不会出现卡位变形导致盒体卡滞的问题。
