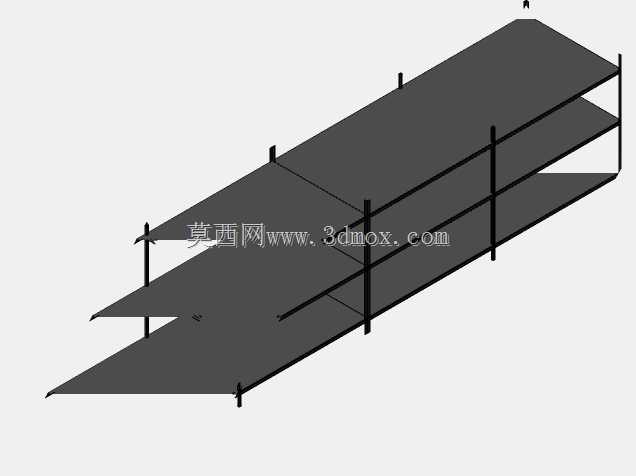

多层立柱式仓储置物钢架结构设计

这款多层立柱式钢架的设计初衷，是为了适配中小件物料的平面化存储需求，在生产车间的工位旁缓存区、电商仓储的拣货通道侧、维修班组的工具物料存放区都能找到适配的使用场景，区别于重型高位货架的大跨度承载设计，这款钢架更偏向于轻中载场景下的高频存取作业，不需要配合叉车等仓储设备，人工即可完成物料的取放操作。从结构设计逻辑来看，整体采用分立立柱搭配整幅层板的框架形式，四根主立柱沿层板四角分布，层间通过横向拉杆做刚性连接，避免立柱受偏载时出现侧向形变，每块层板为整面平板结构，没有额外的格挡或凸起，能够适配不同底面积的物料存放，不管是方形的零件盒、袋装的辅料耗材，还是小型的工装夹具，都可以直接平稳放置在层板表面，不会因为层板的镂空结构出现卡滞或者小零件掉落的问题。设计过程中特意将立柱的固定点位做了等间距排布，层板的安装高度可以根据实际存放物料的高度做灵活调整，不需要额外焊接或者打孔，只需要通过配套的卡扣件就能完成层板位置的固定，能够适配从扁平状的板材物料到一定高度的盒装工件的不同存储需求，避免了固定层间距货架出现的空间浪费问题。从安装边界来看，整体结构为组装式设计，所有构件都可以拆解为平板和杆件，运输过程中可以打平包装，不需要占用过大的运输空间，进场安装时不需要大型吊装设备，两名作业人员配合普通手动工具即可完成整体组装，安装地面只需要保证基本的平整度即可，不需要做额外的地脚预埋或者地面硬化处理，对于临时仓储区域、租用厂房的存储场景适配性更强。结构受力层面，每块层板的下方在对应立柱的连接位置做了局部加强处理，避免层板长期受载后出现中部下凹的形变，立柱的底部配置了可调式脚垫，能够抵消地面的微小高度差，保证整个架体安装后处于水平状态，避免因为架体倾斜导致物料滑落的风险，架体的顶层可以根据使用需求选择加装围挡或者直接开放，顶层开放状态下可以放置一些取用频率较低、重量较轻的物料，进一步提升垂直空间的利用率。在实际使用场景中，这类钢架还可以多组并排拼接使用，通过相邻架体共用立柱的方式减少构件用量，同时提升整体架体的结构稳定性，沿着仓储通道连续排布后，可以形成规整的物料存储区，方便对不同品类的物料做分区归类，提升物料存取的作业效率。
