集成式液压油路分配歧管结构设计

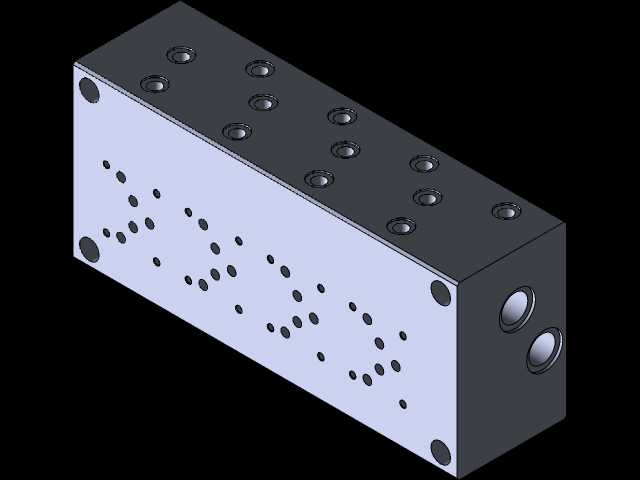

　　这款集成式油路分配部件，是液压系统中用来整合多回路油路、减少管路连接点的核心结构件，在各类液压站、非标自动化液压工装、机床液压夹紧系统、工程机械液压控制单元中都有广泛应用。不同于传统采用钢管或胶管逐点连接阀件、执行元件的布管方式，这类集成歧管将所有通油孔道直接加工在块体内部，能大幅缩减系统装配空间，同时减少外接管路接头带来的渗漏风险，提升整套液压系统的运行可靠性。从结构设计来看，块体采用长方体规整构型，顶面排布的多组安装孔用于叠加安装电磁换向阀、溢流阀、节流阀等标准液压阀件，每个阀件的通油孔位与块体内部的斜孔、直孔精准对接，实现压力油的通断、方向切换与压力调节；侧面分布的多组小孔为外接执行元件的油口，可对应连接多个液压油缸、

　　液压马达等负载，端面的两个大口径油口则作为总进油与总回油接口，连通液压泵与油箱。设计这类歧管时，首先要根据系统回路数量、各回路的流量参数确定通油孔道的通径，避免孔道通径过小造成油液流速过高引发温升与压力损失，同时要合理排布内部孔道的走向，规避不同压力等级的油道意外贯通，孔道相交处需做平滑过渡处理，减少油液流动的局部阻力。安装边界方面，块体四角设置的定位安装孔可直接通过螺栓固定在液压站阀组安装面或设备机架上，规整的长方体外形无需额外设计复杂安装支架，外接油口均采用标准管螺纹接口，可直接适配标准液压管接头，无需额外加工转换接口。实际应用中，这类集成歧管能将原本零散布置的十余个阀件整合在单一阀块上，大幅缩短设备液压系统的装配周期，

　　同时紧凑的结构也便于后期维护，排查故障时无需梳理繁杂的外接管路，直接在阀块表面即可对各个阀件进行检测与更换。在孔道加工层面，设计时需考虑常规深孔钻的加工可达性，避免出现无法加工的封闭斜孔，孔壁的粗糙度需满足液压油流通的要求，防止杂质滞留孔道内部造成阀件卡滞，块体的材质通常选用致密的热轧型钢，加工完成后需做去毛刺、酸洗钝化处理，避免内部残留的铁屑进入液压回路造成元件损坏。
