T型手柄六角驱动器机架结构设计

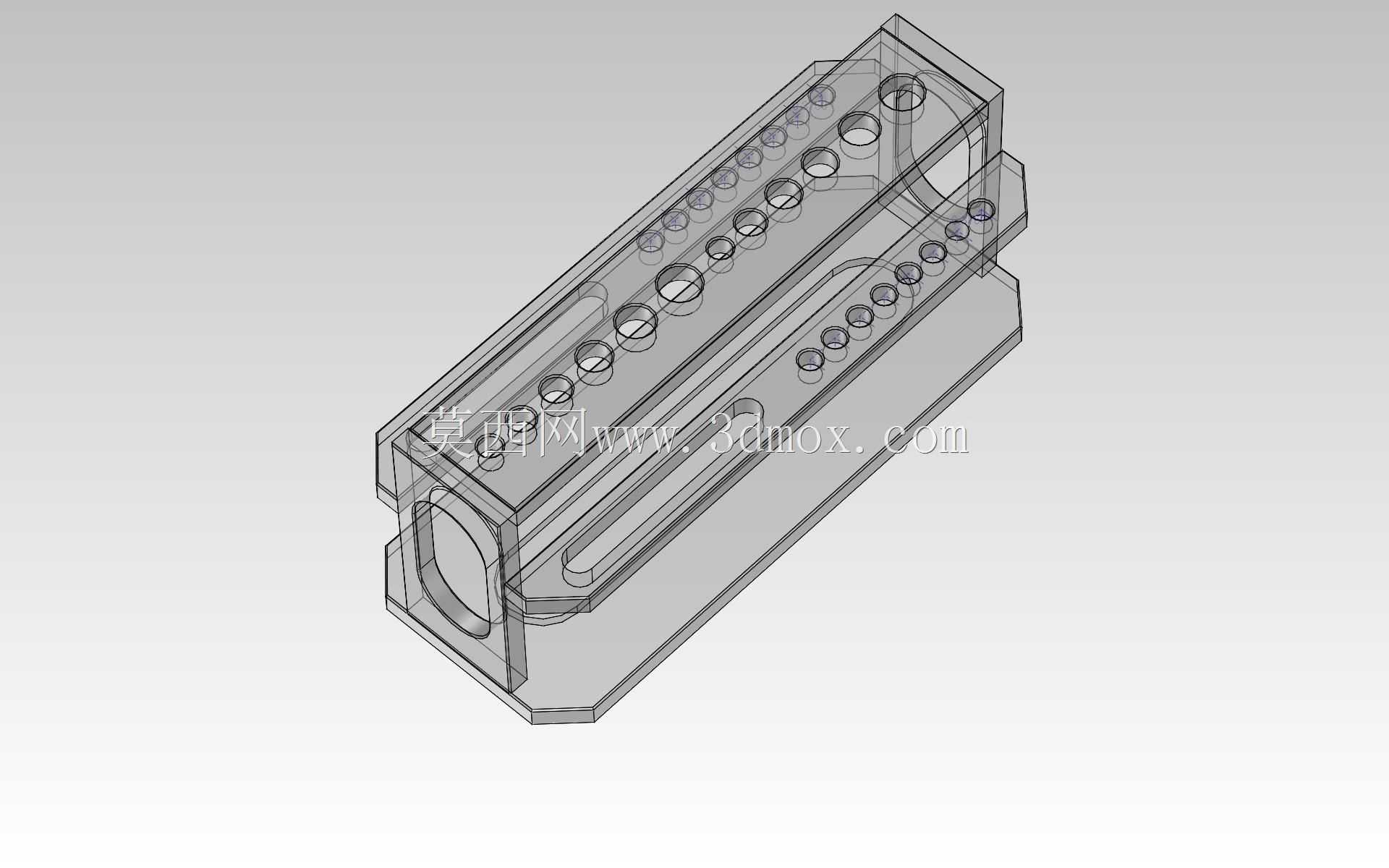

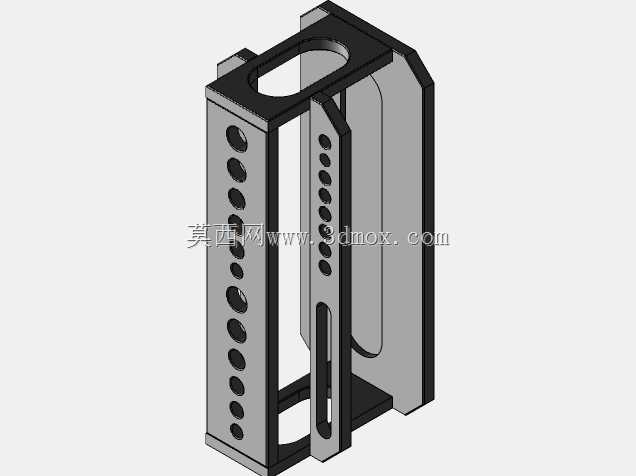

这款六角驱动器机架主要面向小型机加工工位、手工装配作业台的工具收纳场景，解决作业过程中六角驱动类刀具、批头零散摆放易丢失、取用效率低的问题，同时兼顾0.25英寸规格丙烯酸材质刀具的防护需求，避免刀具刃口磕碰、沾染加工碎屑。从结构设计逻辑来看，整体采用长条形一体化框架构型，主体框架做了等壁厚的中空处理，在保证结构刚性的前提下尽可能降低整体自重，方便在作业台面上挪动位置，也能减少材料占用。框架主体沿长度方向排布了多组不同孔径的安装孔位，孔位间距经过反复校核，既保证相邻刀具插入后不会发生干涉，也能最大化利用机架的排布空间，适配不同直径规格的六角驱动刀柄、批头的插装需求。机架侧面设计的小型插入式刀架结构，采用侧向开槽的卡扣式设计，不需要额外的紧固件就能实现常用刀具的快速取放，作业人员单手即可完成刀具的取用与归位，适配高频换刀的作业节奏。机架两端设置的带圆弧过渡的安装定位槽，既可以作为手持搬运的握持位，也能配合台面上的定位销实现机架的快速固定，避免作业过程中机架滑移影响操作。从安装边界来看，整体外形适配常规钳工台、装配工作台的边缘摆放空间，底部做了平整的贴合面，放置时不会出现晃动，框架的边角全部做了倒钝处理，避免作业人员取放工具时被锐边划伤。内部的孔位深度经过匹配设计，刀具插入后露出的长度刚好适合手持抓取，不会因为插入过深导致取刀困难，也不会因为插入过浅导致刀具倾倒掉落。框架的中空内腔还可以作为临时的碎屑收纳空间，刀具插入时带的少量加工切屑会落入内腔，不会散落在工作台面上，定期翻转机架即可清理内部积存的碎屑，维护十分便捷。在实际产线应用中，这类机架常布置在装配工位、小型钻铣工位的操作员手边，用来收纳不同规格的六角驱动批头、小型丙烯酸材质加工刀具，把零散的工具集中规整，减少作业人员找工具的无效时间，也能对精密刀具起到防护作用，延长刀具的使用寿命。
