多卡位壁挂式工位工具收纳挂架

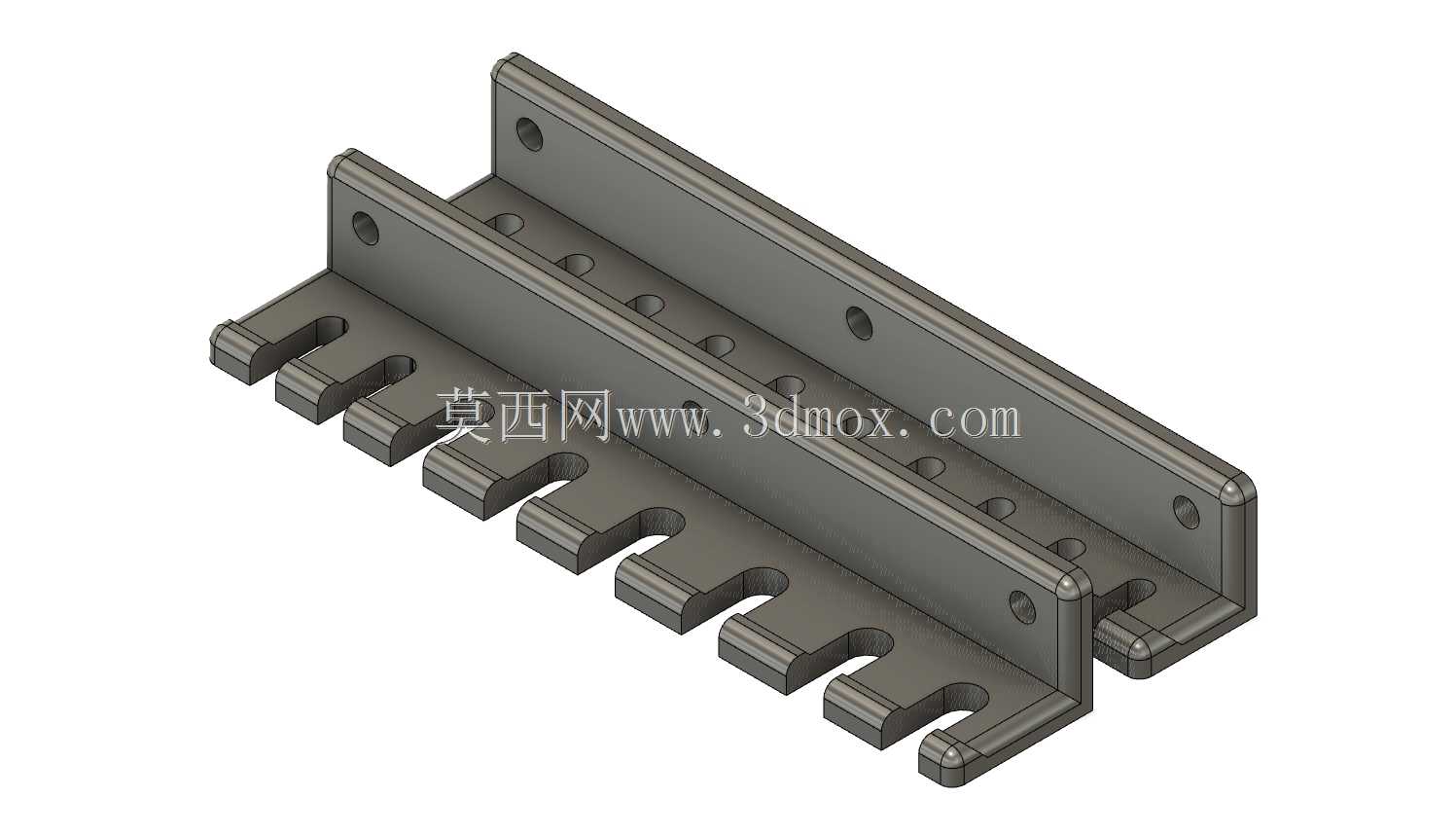

这款工具挂架的设计初衷，是解决装配、维修工位上小型手动工具随意摆放、取用效率低、易掉落遗失的痛点，常见于机加工车间装配工位、设备维保班组工具墙、自动化生产线旁的工具暂存区，也可适配家用五金工作台的侧边安装需求。从结构设计来看，整体采用双侧立板搭配底部承托卡位的一体化构型，底部均匀排布的开口卡位做了圆弧过渡处理，每个卡位的开口尺寸经过适配，可稳定卡入螺丝刀柄、六角扳手杆、小型锉刀、尖嘴钳等常用长柄工具的颈部，避免工具滑脱，同时取放时无需额外解锁动作，单手即可完成操作，适配高频次工具取用的作业节奏。立板上预留的沉头安装孔，可直接通过螺栓将挂架固定在墙面、型材框架或者工作台侧立面，沉头设计能保证螺栓头不突出于安装面，避免剐蹭工具或者作业人员的手部，安装时需注意预留的安装边界：挂架后侧需贴合安装基准面，前方需留出至少150mm的操作空间，方便手部伸入取放工具，上下安装位置建议距离作业台面120-180mm，符合站立作业时的手臂自然取放高度，减少抬臂或者弯腰的动作幅度。设计过程中特意在卡位与立板的连接处做了加强筋过渡，避免长期承重后连接处出现应力变形，整体采用等壁厚设计，适配常规钣金折弯或者型材铣削的加工工艺，量产时可根据承重需求选择冷轧钢折弯喷塑或者铝合金阳极氧化的处理方式，冷轧钢版本单卡位可承重1.5kg，整架可同时容纳8-10件常用小型工具，铝合金版本自重更轻，适合安装在铝型材框架搭建的轻型工作台旁。挂架的双侧立板高度高于底部卡位，可对放入的工具起到侧向限位作用，避免工具从侧边滑落，底部承托边的宽度经过测算，刚好能托住工具的手柄部位，不会因为承托过窄导致工具倾斜歪倒，也不会因为承托过宽浪费安装空间。实际使用中，这类挂架可根据工位的工具配置数量，多件并排拼接安装，形成整面的工具收纳区，相比传统的工具盒收纳，挂放式的设计能让所有工具一目了然，减少寻找工具的时间损耗，同时避免工具堆叠放置导致的刃口磕碰、手柄沾污问题，对于需要规范5S管理的生产车间来说，这类结构化的工具收纳件能有效提升工位的整洁度，减少工具遗失带来的成本损耗。
