激光器用小型Z轴安装座组件结构

　　这套Z轴结构件主要面向桌面级小型激光加工设备的垂直进给场景设计，区别于常规大行程Z轴模组，其核心定位是小负载、短行程、高定位精度的微调进给工况，常见于桌面激光打标、小型激光雕刻、薄材激光切割设备的光路高度调节环节，用来承载激光头组件，完成加工焦距的精准校准与垂直方向的位置补偿。

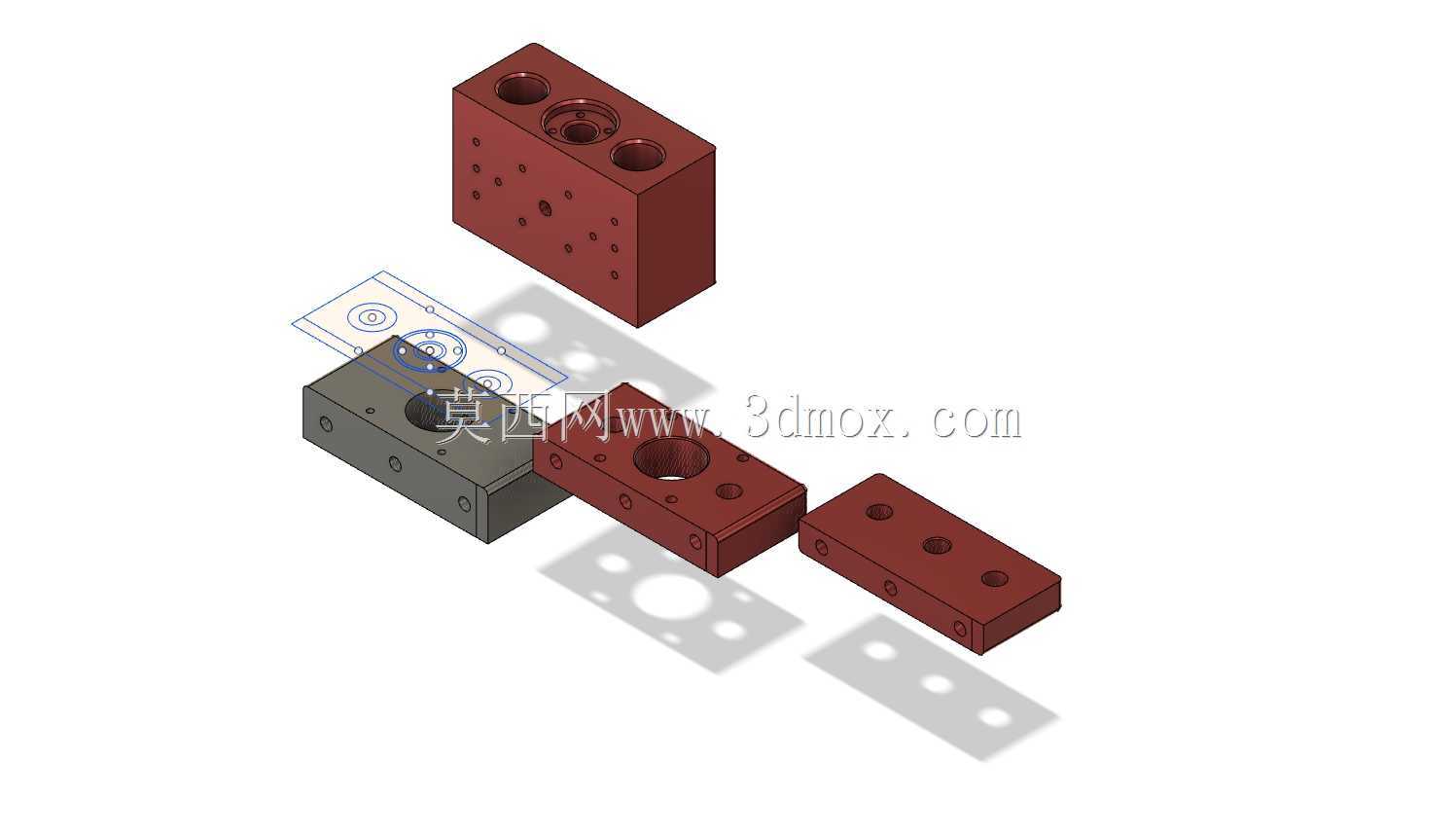

　　从结构组成来看，整套组件包含多组不同规格的块状安装基体、配套定位垫片，不同块体分别承担主轴固定、导轨连接、驱动端衔接、附件安装的功能。其中尺寸最大的块状基体作为Z轴的固定承载座，设计有同轴的阶梯安装孔，用来匹配导向轴或者直线轴承的安装，孔位公差按照H7级精度设计，保证导向件装配后无径向窜动；基体侧面阵列分布的螺纹孔，用于将整个Z轴组件固定在设备的龙门横梁或者立式安装面上，孔位间距按照标准工业铝型材的槽距设计，可直接适配20、30系列铝型材的安装需求，不需要额外加工转接板。

　　中间的两组中型块体是Z轴的滑动承载件，也就是动子部分的安装座，上面设计有与导向件配合的安装孔，同时预留了激光头、聚焦镜筒的安装位，孔位周围设计有沉头槽，用来容纳紧固件的头部，避免装配后螺栓突出干涉周边光路或者走线；块体侧面的小规格螺纹孔用于安装行程限位触发片、拖链固定端等附属配件，所有孔位的位置度公差控制在0.02mm以内，保证装配后运动件的直线度偏差不会超出激光焦距的允许误差范围。

　　最外侧的两组长条形垫片是安装调整垫片，采用与安装座同材质的钢材加工，表面做发黑防锈处理，垫片上的通孔位置与安装座的固定孔一一对应，主要作用是在装配时调整Z轴整体的安装平行度，补偿安装面的平面度误差，避免因为安装面不平整导致导向件卡滞、运动阻力增大的问题；垫片厚度设计有0.1mm、0.2mm、0.5mm三种规格梯度，装配时可根据实际打表测量的偏差值组合选用，不需要现场配磨，大幅降低装配调试的工时成本。

　　设计过程中优先考虑了小型设备的空间占用问题，整套组件在垂直方向的安装边界控制在120mm以内，横向最大宽度不超过60mm，不会占用过多的设备内部空间，给光路、走线、冷却管路预留足够的布置空间。所有块体的棱边都做了C0.5的倒角处理，既避免装配时划伤操作人员，也能去除加工产生的毛刺，防止碎屑掉落到导向件内部加剧磨损。材质选用上，固定座与滑动座均采用45号钢加工，经过调质处理后硬度达到HB220-250，兼顾结构强度与加工性能，表面做发黑处理提升防锈能力；调整垫片采用65Mn弹簧钢制作，具备足够的刚性，长期受压不会产生塑性变形，保证调整精度的长期稳定性。

　　从实际使用的角度出发，这套结构的运动行程设计为30mm，完全覆盖小型激光设备焦距调整的行程需求，不需要过大的行程造成结构冗余。装配时首先将导向件压入固定座的阶梯孔内，保证导向件的垂直度偏差在0.01mm/100mm以内，随后将滑动座穿入导向件，测试滑动阻力，确保全程无卡滞、无明显间隙，之后通过增减调整垫片的方式，将整个组件固定在设备安装面上，打表检测滑动座的运动直线度，调整到偏差符合要求后锁紧所有固定螺栓，最后安装驱动件与激光头组件即可完成装配。日常维护时只需要定期在导向件表面涂抹少量润滑脂，即可保证长期运行的顺畅性，不需要复杂的保养流程。

　　这套结构没有采用复杂的集成模组设计，全部采用分体式机加工零件组合，一方面降低了加工成本，常规的铣削、钻削设备即可完成所有零件的加工，不需要高精度的五轴设备；另一方面分体式结构的维护成本更低，单个零件出现磨损或者损坏时，可以单独更换，不需要更换整个模组，大幅降低设备的后期维护成本。针对小型激光设备的使用场景，这套结构的负载能力可以达到5kg，完全能够承载常规的激光头、聚焦镜、气嘴等组件的重量，运动重复定位精度可以控制在0.03mm以内，满足激光加工的焦距精度要求，不会因为Z轴定位偏差导致加工焦距失准，出现打标深浅不一、切割不透的问题。
