NEM17规格2020款电机安装固定支架

　　在小型自动化传动模组、桌面级数控作业平台、轻型输送执行单元的结构搭建中，电机安装的同轴度、支撑刚性直接决定整套传动链路的运行精度与寿命，这款适配NEM17规格电机的固定支架，正是针对2020款车型配套动力单元的安装定位需求开发的结构件。从实际装配场景来看，这类支架需要同时承担电机本体的承重、输出轴的径向限位、以及与设备主体机架的连接定位三重作用，设计过程中首先要规避的就是安装面平面度不足导致的电机偏斜问题——一旦电机输出轴与后续传动的丝杠、同步轮轴线出现夹角，轻则运行时产生周期性异响、传动效率折损，重则会造成轴承单侧受力过载、输出轴弯曲断裂的故障。

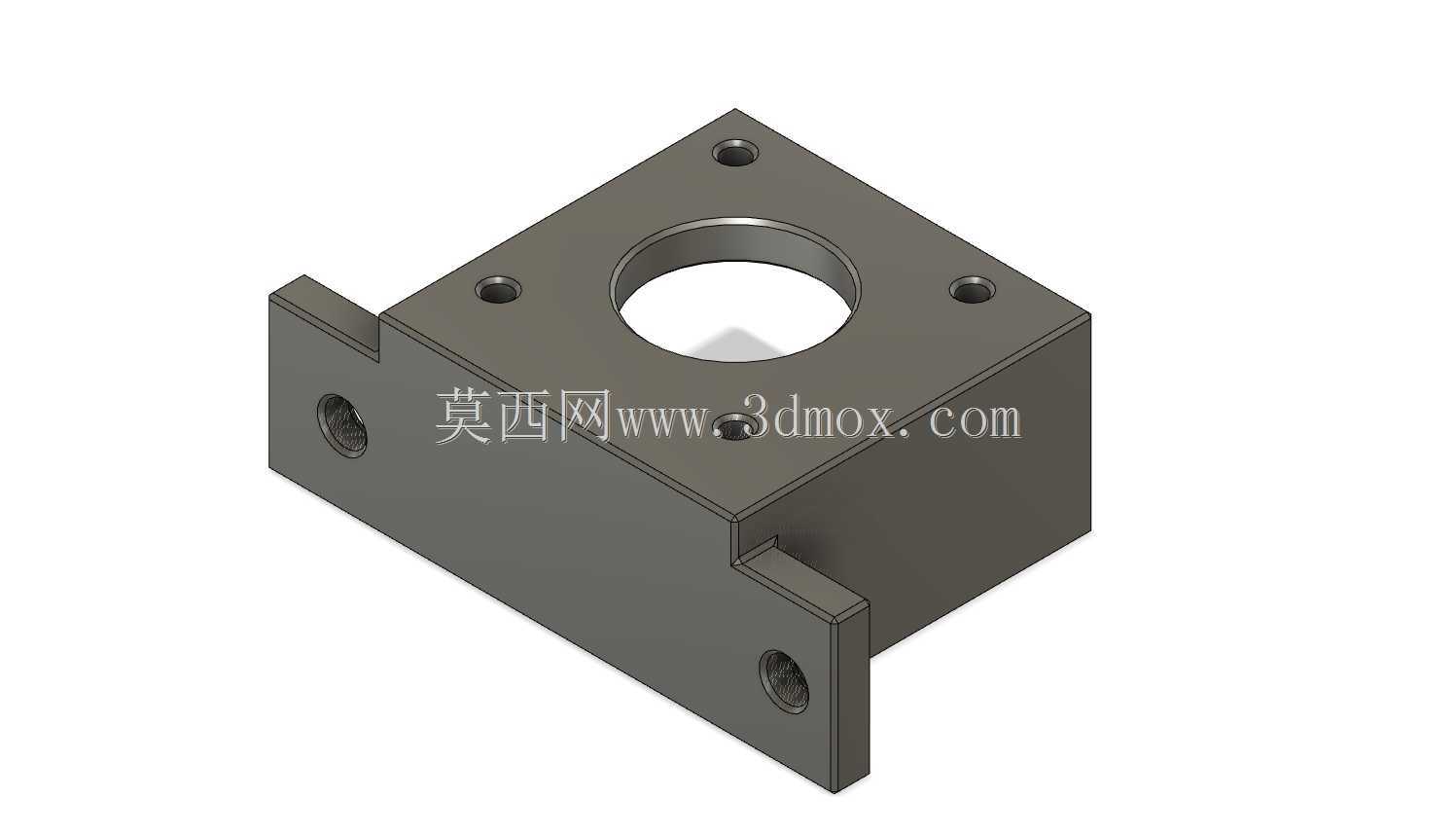

　　这款支架采用一体式方块基体加双侧延伸安装耳的结构形式，基体中心开设贯通的圆孔，孔径与NEM17电机的前端定位止口做过渡配合，装配时电机前端止口完全嵌入孔内，从根源上消除电机径向窜动的间隙；基体顶面均匀分布四个螺纹安装孔，孔位完全匹配NEM17电机端盖的标准安装孔距，螺丝锁紧后电机端面与支架顶面完全贴合，不会出现局部虚接的问题。两侧延伸的安装耳上各开设一个横向螺纹孔，用于将支架整体固定在设备的安装立板或型材框架上，安装耳与基体采用一体化铣削成型，没有拼接焊缝带来的应力变形问题，能够承受电机启停瞬间的反向冲击扭矩，不会因为频繁正反转出现连接松动。

　　从安装边界来看，支架的方块基体边长控制在标准NEM17电机的安装轮廓范围内，不会额外占用设备内部的横向安装空间，两侧安装耳的伸出长度经过反复校核，既保证了与机架连接时的螺丝操作空间，又不会与周边的走线槽、传感器安装位产生干涉。中心贯通孔的深度经过精准计算，电机装入后输出轴的伸出长度刚好匹配后续联轴器的安装尺寸，不需要额外加装调整垫片来补偿轴向间隙，能大幅减少现场装配的调整工作量。支架的所有安装孔都做了孔口倒角处理，既可以去除机加工产生的毛刺，避免装配时割伤操作人员，也能引导螺丝顺利旋入，减少螺丝对中不正造成的螺纹滑牙问题。

　　在实际选型应用中，这类支架不仅可以用于2020款车型对应动力单元的电机固定，同样适配所有符合NEM17安装尺寸的步进、伺服电机，在小型3D打印设备的Z轴传动、桌面点胶机的X轴驱动、轻型皮带输送机的动力端固定场景中都能通用。设计时特意将支架的安装基准面做了精铣加工，平面度控制在0.02mm以内，装配后电机轴线与安装面的垂直度误差不超过0.03mm，能够满足高精度传动场景的安装要求。基体的壁厚经过受力仿真验证，在电机额定扭矩输出的工况下，支架的最大变形量小于0.01mm，不会因为长期受力出现形变导致的传动精度下降。两侧安装耳的螺纹孔深度足够，螺丝旋入后啮合牙数超过8牙，能够承受最大15N·m的锁紧扭矩，不会因为设备运行时的振动出现螺丝松脱。

　　不同于市面上常见的折弯钣金支架，这款一体式铣削结构的支架不存在折弯角度误差带来的安装面倾斜问题，也不需要额外焊接加强筋来提升刚性，整体结构紧凑，安装后没有突出的棱角，不会与设备内部的运动部件产生刮碰。中心孔的内壁做了光滑处理，不会与电机前端的转动部件产生摩擦，避免额外的运行阻力。所有边角都做了R0.5的圆角过渡，去除了机加工留下的锐边，装配过程中不需要额外做打磨处理。在做三维建模时，所有安装孔的位置都做了参数化关联，如果后续需要适配不同规格的电机，只需要修改对应孔位的尺寸参数就能快速衍生出适配其他型号的支架版本，能够大幅缩短同系列产品的设计周期。
