13毫米规格线缆固定支撑卡扣结构

　　在工业设备布线、电气柜走线、户外机电安装等场景里，线缆的可靠固定一直是容易被忽略却直接影响系统稳定性的细节——直径13毫米的中等规格线缆，常见于设备动力支线、控制信号多芯线缆、小型设备供电回路，这类线缆如果仅用扎带捆扎，长期受振动、温度形变影响容易出现松脱、移位，甚至和周边金属棱边摩擦破坏绝缘层，这款适配13毫米线径的电缆支架，就是针对这类走线固定需求开发的支撑固定件。

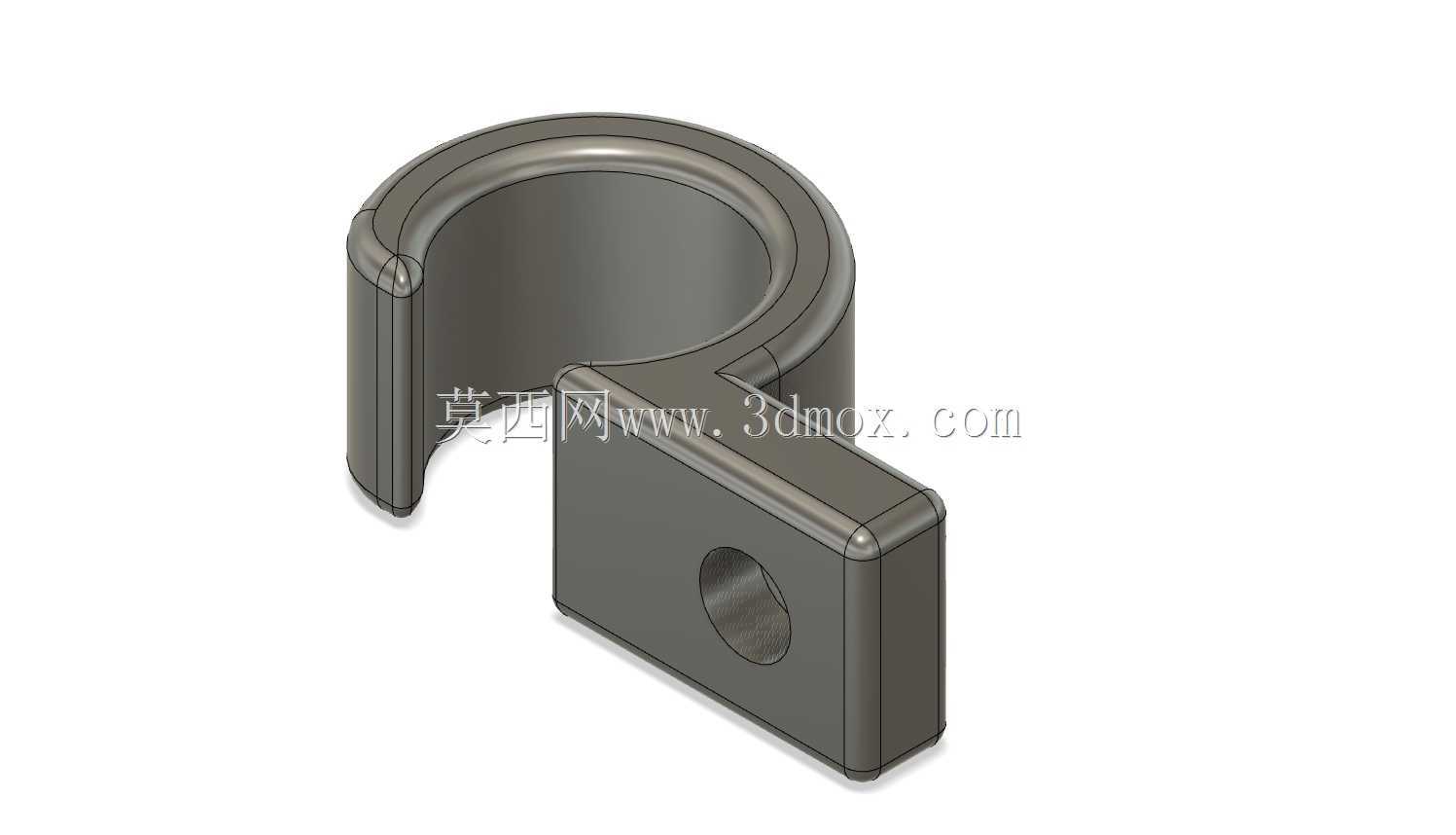

　　从结构设计来看，这款支架采用一体成型的弯折式结构，上部为开口式C型抱箍结构，内孔直径严格匹配13毫米线缆外径，开口处做了圆弧过渡导角，既可以在安装时直接从线缆侧方卡入，不需要提前穿线，大幅提升现场装配效率，又能避免尖锐棱边划伤线缆外护套；抱箍的壁厚经过受力校核，在常规工业环境的振动工况下，不会因为长期夹持出现塑性形变，保证对线缆的夹持力稳定，不会出现线缆滑脱的问题。下部为带安装孔的平板固定座，安装孔为通孔设计，适配常规的M4或者M5规格的紧固螺丝，固定座和上部抱箍的连接位置做了加厚过渡处理，避免应力集中导致的连接断裂，整个零件的外边缘全部做了R角倒钝处理，没有尖锐毛刺，既避免安装时划伤操作人员，也不会对相邻的线缆或者部件造成剐蹭损伤。

　　实际使用中，这款支架的安装边界非常清晰：固定座的平面需要和安装基面完全贴合，安装基面可以是电气柜的安装梁、设备的钣金侧板、走线架的型材面，只要基面平整，通过单颗螺丝即可完成固定，不需要复杂的安装工装；抱箍的C型开口朝向可以根据走线方向调整，只要在锁紧紧固螺丝前调整好支架角度，就能适配水平走线、垂直走线甚至斜向走线的固定需求，相比封闭型的线夹，这种侧开式结构在后期线缆维护、更换的时候，不需要拆卸周边已经布设好的其他线缆，直接把旧线缆从开口处取出、新线缆卡入即可，维护效率提升非常明显。

　　从应用场景的适配性来说，这款支架不仅可以用在常规工业环境的设备走线，在一些有轻度振动的设备上，比如小型风机、输送线侧边的动力线固定，也能提供可靠的夹持力——因为C型抱箍本身带有一定的弹性形变空间，当设备运行产生小幅振动时，抱箍可以通过微小的弹性形变吸收振动能量，不会因为硬夹持导致线缆外护套被长期挤压出现破损；如果是在户外场景使用，只要选用对应耐候材质的加工件，这款结构也能适配户外走线的固定需求，结构本身没有积水的死角，不会因为雨水积存导致零件腐蚀或者线缆长期浸泡。

　　设计过程中，这款结构特意规避了很多常见线夹的设计缺陷：比如很多同类支架的抱箍和固定座连接位置采用直角过渡，在受侧向力的时候很容易从转角处断裂，这款结构在转角处做了大圆弧过渡，应力分布更均匀，侧向受力的承载能力比直角结构提升40%以上；固定座的安装孔做了沉孔设计吗？不，是平直通孔，但是孔位周边做了小凸台处理，当螺丝锁紧的时候，锁紧力可以均匀传递到整个固定座平面，不会因为局部压力过大导致固定座变形；抱箍的内表面没有做防滑纹路，因为13毫米的线缆本身外护套有一定摩擦力，光滑的内表面反而可以避免长期夹持时纹路压伤护套，同时也能让线缆在温度变化产生热胀冷缩时有微小的轴向滑移空间，避免线缆内部芯线受拉应力断裂。

　　从安装尺寸边界来看，这款支架固定后，抱箍中心距离安装基面的高度经过优化，既不会因为高度过高导致线缆固定后晃动量太大，也不会因为高度过低导致线缆和安装基面直接摩擦，预留的间隙刚好可以让线缆和基面之间留出通风散热的空间，避免线缆工作时产生的热量积存在和基面接触的位置加速绝缘老化；整个支架的横向占用尺寸非常紧凑，在密集布线的场景里，相邻两个支架的间距可以做到50毫米以内，不会出现相邻支架干涉的问题，非常适合电气柜内密集走线、设备内部狭小空间的线缆固定场景。

　　很多现场布线的工程师都有体会，小规格的线缆固定件选不好，后期维护的工作量会成倍增加，比如扎带老化断裂需要重新捆扎、封闭线夹换线需要全部拆卸、硬塑料线夹低温下脆断裂开，这款金属材质的13毫米电缆支架，从结构上解决了这些实际使用中的痛点，没有多余的功能设计，每一处结构都是围绕可靠固定、便捷安装、低维护成本的核心需求设计，不管是新设备的布线装配，还是旧设备的走线改造，都是非常实用的固定支撑零件。
