多单元150W电源堆叠安装承载结构

　　在多设备集中供电的场景中，单路150W功率的开关电源单元常因单路功率适配灵活、替换维护便捷的特性被广泛选用，但多单元独立布置会占用大量机柜或设备内部的安装空间，同时分散布置带来的走线杂乱、散热气流无组织的问题，一直是结构设计人员在紧凑化设备布局时需要解决的痛点。这套堆叠承载结构正是针对这类应用需求开发，核心目标是在有限的安装边界内，实现多台150W PSU的规整固定，同时配套预留散热气流的组织路径，解决多电源集中布置的空间与散热矛盾。

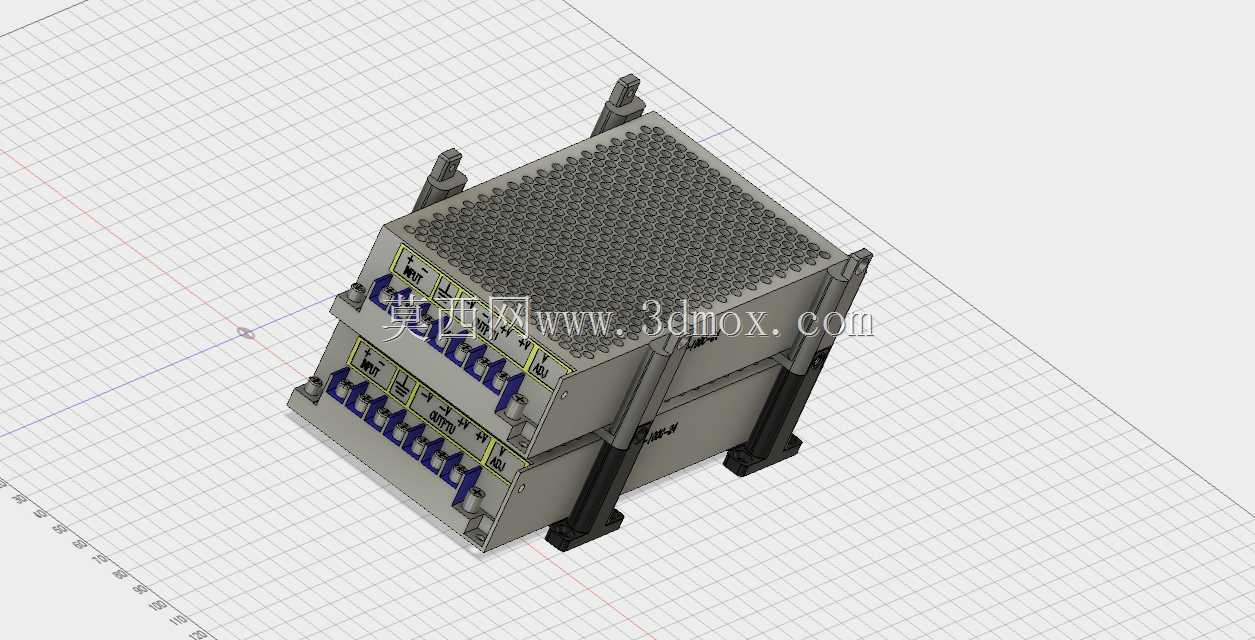

　　从实际使用场景来看，这类堆叠结构常应用于小型工控机柜、多节点测试工装、桌面级分布式供电平台、定制化实验设备的供电舱段内，这类场景往往没有充足的空间为每台PSU预留独立的安装位，同时供电总功率需要通过多台150W单元叠加实现，单台故障时可快速抽换不影响其余单元供电，相比单台大功率电源具备更高的运维灵活性。结构设计上采用分层承托的思路，每层对应一台标准尺寸的150W开关电源，层间预留足够的接线操作空间，电源的输入输出接线端统一朝向外侧，方便运维人员插拔线缆、调整接线，无需拆卸整个堆叠结构即可完成单台电源的更换操作。

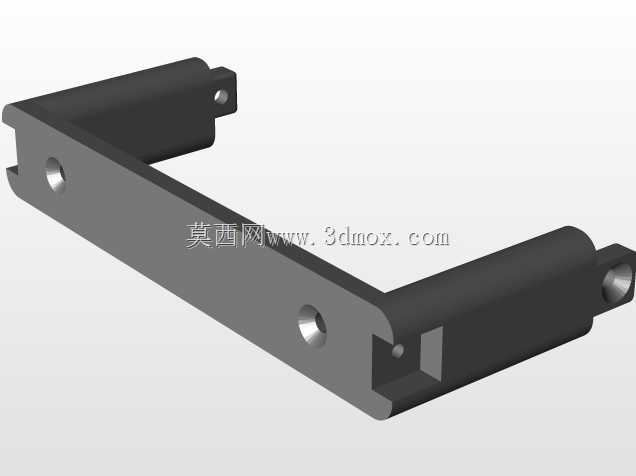

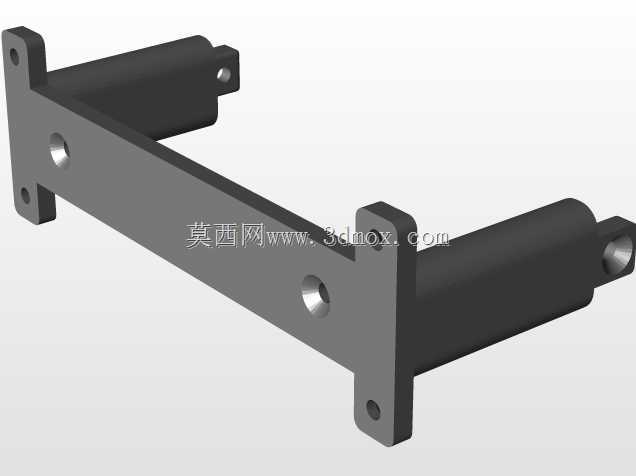

　　支撑结构采用立式立柱搭配层间定位卡扣的形式，立柱选用高强度工程塑料或轻质铝合金型材加工，既保证整体堆叠后的结构刚性，避免多层电源叠加后出现层间形变、错位，又能控制整体结构的自重，不会给安装基面带来额外的承重负担。层间的定位结构与电源外壳的安装孔位精准匹配，不需要额外打孔即可将电源固定在层板上，安装时只需将电源沿定位槽推入，卡紧侧边的固定卡扣即可完成单台电源的装配，拆卸时按下卡扣即可抽出电源，大幅降低装配与维护的时间成本。

　　散热设计是这套结构的核心考量点，多台PSU集中堆叠运行时，电源自身的发热如果不能及时排出，会导致堆叠内部温度持续升高，触发电源过温保护，严重时还会缩短电源内部电容、功率器件的使用寿命。设计时在堆叠结构的背面预留了统一的风扇安装位，可适配标准尺寸的轴流散热风扇，风扇运行时形成的负压可将每层电源工作时产生的热量沿层间预留的通风通道统一抽出，形成有序的散热气流，避免热空气在层间淤积。层板上对应电源散热孔的位置开设了通风格栅，保证气流可以顺畅穿过每台电源的散热鳍片区域，带走功率器件工作产生的热量，即使在满负载运行状态下，堆叠结构内部的温升也能控制在电源允许的工作温度范围内。

　　安装边界方面，整套堆叠结构的外形尺寸根据标准150W PSU的外形尺寸做了紧凑化适配，每层的内空尺寸刚好容纳单台电源的壳体，侧边预留的接线空间不超过30mm，背面风扇安装位突出结构主体的尺寸控制在20mm以内，整体安装 footprint 相比多台电源独立布置减少60%以上的平面占用空间，垂直方向的堆叠高度可根据实际需要配置的电源数量灵活调整，从2层到6层均可通过增减立柱长度、层板数量实现定制化适配，不需要重新开模或大幅调整结构设计。结构底部预留了标准的机柜安装孔位，既可以通过螺丝固定在机柜的安装梁上，也可以加装减震脚垫放置在工作台面使用，适配不同的安装场景需求。

　　结构细节上，所有与电源壳体接触的位置都做了圆角处理，避免安装时刮伤电源外壳的防腐涂层，立柱与层板的连接位置采用快拆式卡扣设计，不需要额外的螺丝紧固件即可完成整体结构的组装，运输时可拆成平板状零件，减少包装体积，降低运输成本。接线侧的层板边缘做了下翻边处理，既提升层板的结构强度，也可以遮挡层间的接线缝隙，让整体外观更规整，同时避免线缆被层板边缘的锐边割破绝缘层，提升供电系统的使用安全性。

　　从结构设计的合理性来看，这套堆叠结构没有采用复杂的定制化零件，所有结构件均可通过常规的钣金加工或注塑工艺实现量产，加工成本低，装配难度小，同时兼顾了空间利用率、散热效率、运维便捷性三个核心需求，解决了多台小功率PSU集中布置时的常见工程问题，对于需要紧凑化多电源供电方案的设备开发场景，具备很高的参考与实用价值。在实际选型应用时，设计人员可根据自身需要配置的电源数量，调整层板数量与立柱高度，同时根据总发热量选择对应风量的散热风扇，即可快速搭建出稳定可靠的集中供电单元，不需要从零开始进行结构设计，大幅缩短设备的开发周期。
