适配3D打印的14毫米快接插头结构

　　日常做小批量功能验证、定制化设备改造的时候，经常会遇到标准接插件采购周期长、特殊安装位适配难的问题，这款14毫米规格的插头结构，就是针对这类场景做的可直接3D打印成型的设计，不用额外开模，打样后就能直接装到对应管径的管路或者线束防护套端部做连接使用。从实际使用场景来看，这类小尺寸插头大多用在小型气动回路的末端快接、实验室小型流体管路对接、消费电子设备的线束护套端固定，还有桌面级小型自动化设备的辅助气路连接上，尤其是做非标定制的小型工位，不需要承受高压大负载的连接位，用3D打印的这类插头能大幅缩短装配周期，不用等标准件的物流周期，打印完去掉支撑就能直接装配。

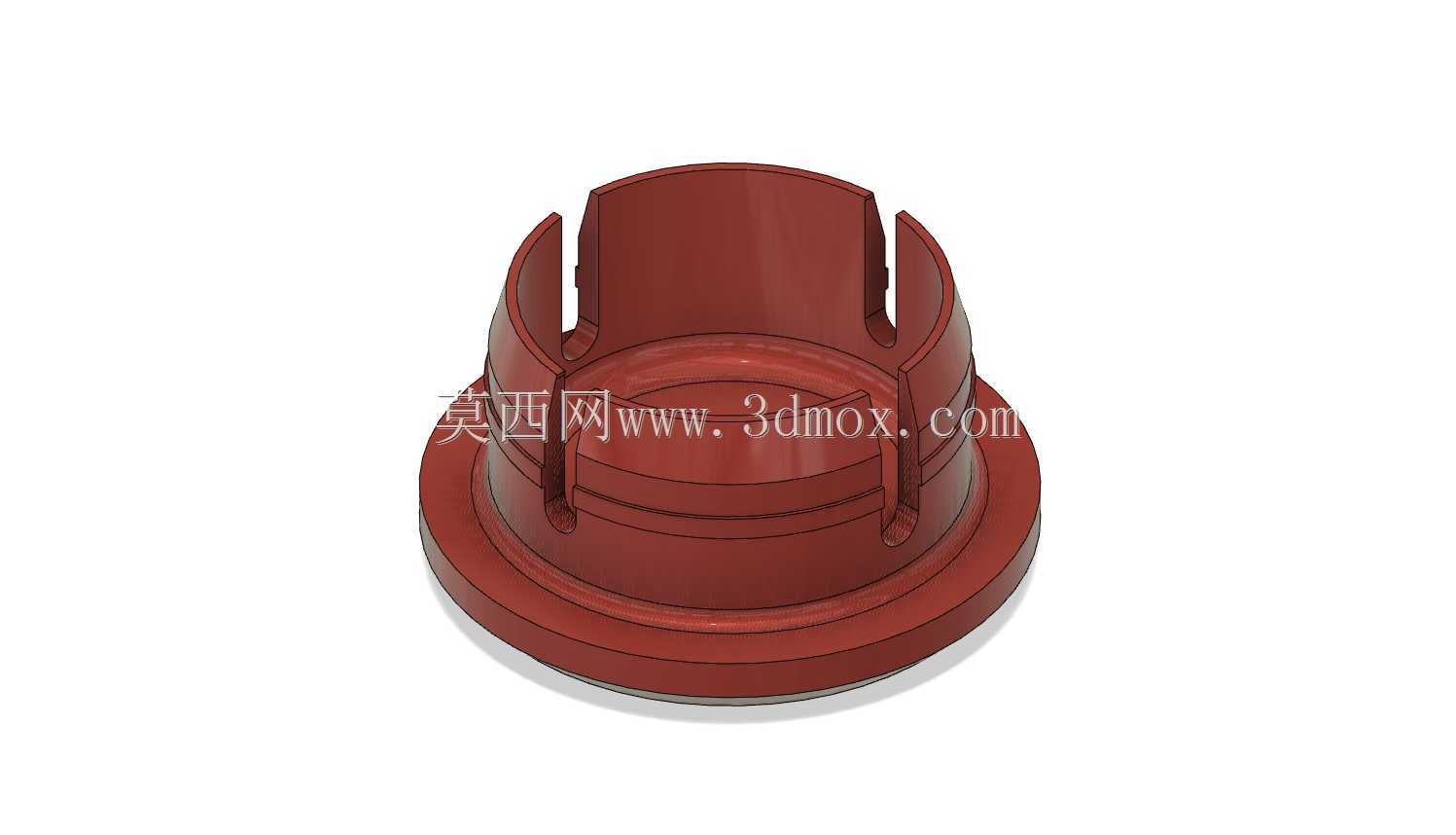

　　设计的时候首先考虑的是3D打印的工艺适配性，整个结构没有小于0.8毫米的薄壁特征，所有竖直方向的连接筋都做了0.5度的脱模斜度，不管是用FDM工艺打印PLA、PETG材料，还是用光固化工艺打印树脂材料，都不需要做额外的拆分，一体打印就能成型，内部的卡槽结构没有封闭的空腔，打印的时候支撑只需要加在底部法兰的下表面，去掉支撑之后不会影响配合面的精度。结构上做了四个均匀分布的弹性卡爪，卡爪根部做了R0.3的圆角过渡，避免反复插拔的时候出现应力断裂，卡爪内侧做了一圈0.4毫米高的凸筋，和对接件的卡槽配合之后能提供足够的卡紧力，正常插拔力度控制在15牛左右，既不会因为太松容易脱落，也不会因为太紧导致插拔困难。

　　外形尺寸上，主体的插接段外径严格控制在14毫米，和对应规格的对接座内径做H7的间隙配合，底部的安装法兰直径比插接段大6毫米，法兰厚度1.2毫米，安装的时候法兰面可以贴紧安装面板，配合卡爪的限位能控制整个插头的插入深度，不会出现插接过深顶坏内部管路或者线束的问题。插接段的内部做了1.5毫米的壁厚，这个厚度既能保证打印的时候不会出现漏料穿孔的问题，也能在0.2MPa的气压或者水压下保持足够的结构强度，不会出现鼓胀开裂的情况。卡爪的开槽宽度是2毫米，四个槽均匀分布在圆周方向，槽的根部做了半圆的止裂槽，避免3D打印的时候层间结合力不足导致卡爪从根部断裂。

　　实际装配的时候，不需要额外的紧固件，对准对接座的卡槽直接推入就能完成锁定，拆卸的时候只需要按住四个卡爪的外露端往中心施力，就能解除锁定把插头拔出来，整个拆装过程不需要额外工具，适合需要频繁拆装维护的管路或者线束连接位。设计的时候特意把所有的棱角都做了R0.2以上的圆角处理，一方面是避免3D打印的时候出现尖角翘边的问题，另一方面也能防止装配的时候锋利的边角割伤操作人员或者划破配套的软管、线束外皮。内部的通孔是直通结构，没有变径或者台阶，流体或者线束穿过的时候不会出现卡滞，内壁的粗糙度在3D打印0.15毫米层厚的设置下就能满足使用要求，不需要额外做打磨处理，如果是用于流体输送的场景，只需要在内壁刷一层密封涂层就能满足防漏要求。

　　从安装边界来看，整个插头装配完成之后，外露在安装面板外侧的高度只有12毫米，卡爪张开的时候最大外径不超过16毫米，所以在做安装位布局的时候，只需要预留直径17毫米的安装空间就能满足拆装操作的需求，不会和周边的其他零部件产生干涉。法兰上没有做额外的安装孔，因为卡爪本身的卡紧力已经足够固定插头的轴向位置，如果是用于振动比较大的设备上，也可以在法兰面加一圈薄的双面胶或者点少量密封胶做辅助固定，不需要重新修改结构。针对不同的3D打印材料，这个结构的尺寸冗余也做了预留，比如用ABS材料打印的时候，因为材料收缩率的问题，建模的时候已经把插接段的外径放大了0.2毫米，打印完成冷却收缩之后刚好能达到14毫米的设计尺寸，不用打印完再做二次打磨修配。
