机器人末端快换安装支架结构设计

　　在工业机器人集成应用场景里，末端执行器的安装衔接结构一直是影响产线换型效率、末端负载稳定性的核心部件，这款快装式支架正是针对机器人末端工具快速切换需求开发的衔接载体，主要适配六轴工业机器人末端法兰与各类执行工装的对接场景，覆盖3C装配、汽车零部件上下料、注塑件取件等多类需要频繁更换末端工具的工位。从实际工况适配角度看，这类支架直接安装在机器人第六轴法兰输出端，上层面板的孔位完全匹配主流负载10-20kg级工业机器人的末端法兰安装孔距，不需要额外做转接板适配，下层结构预留的多组安装孔可以兼容夹爪、吸盘组、打磨头等不同类型末端执行器的固定需求，解决了以往不同工装需要单独配做转接板、换型时反复调校对位的痛点。

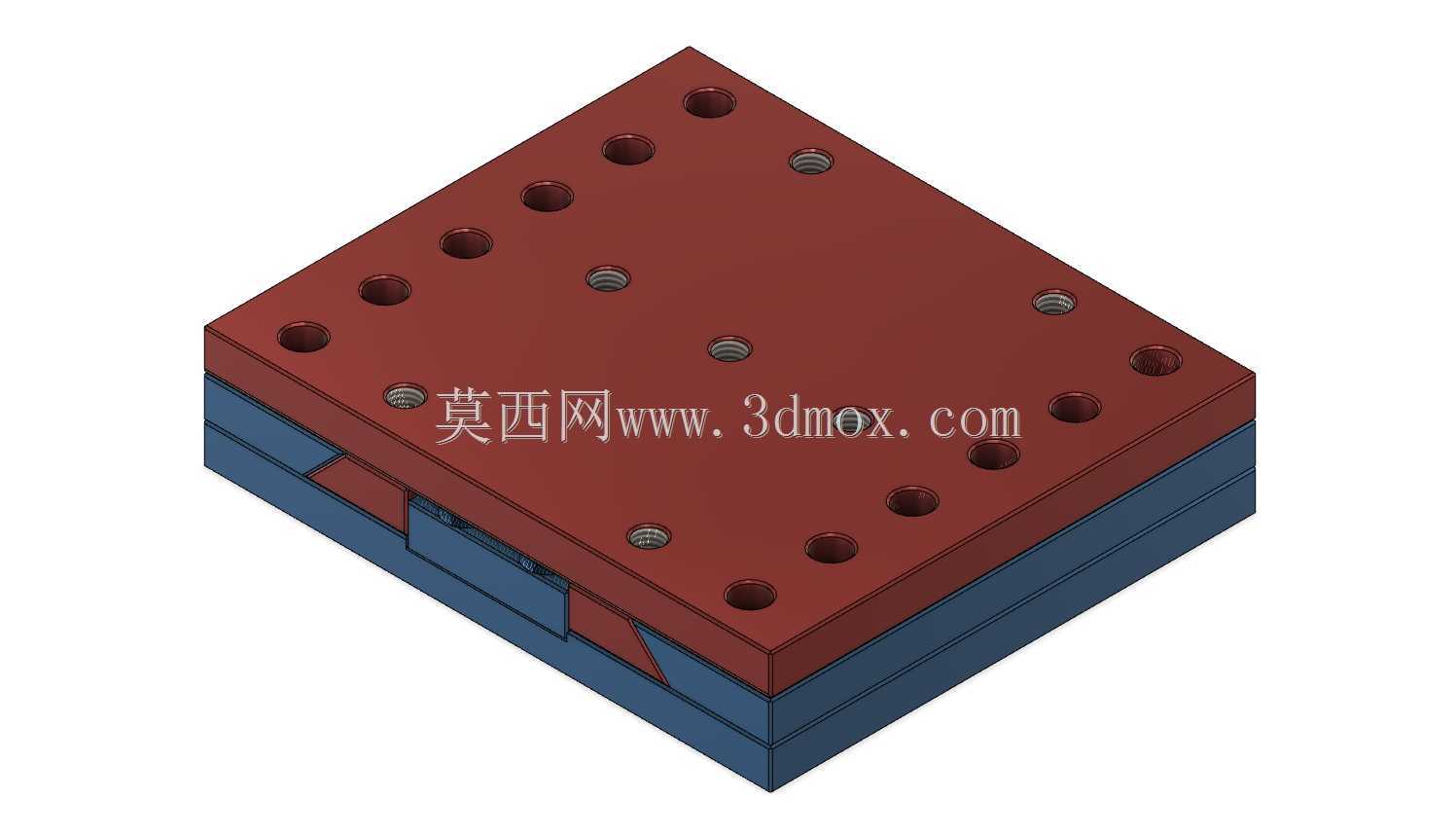

　　结构设计上采用分层叠装的思路，上层红色基座为与机器人法兰对接的基准层，所有孔位的位置度公差控制在0.02mm以内，保证安装后支架与机器人末端的同轴度，避免高速运动时出现偏载抖动；中间层设置快锁导向结构，下层蓝色模块为工装安装层，两侧的楔形导向块可以在工装对接时自动导正位置，不需要人工反复对位拧紧紧固件，单次换型时间可以从原来的15分钟压缩到1分钟以内，大幅提升多品种小批量生产场景下的设备稼动率。安装边界方面，支架整体外形为方形结构，长宽尺寸控制在160mm*160mm，叠装总厚度42mm，不会过多占用机器人末端的运动空间，在狭窄工位作业时也不会和周边工装、工件发生干涉；上层对接法兰的沉头孔深度设计为8mm，安装后螺栓头完全沉入面板内，表面无凸起结构，避免走线时刮擦机器人末端的气管、线缆。

　　从功能特性来看，支架本体采用高强度合金钢加工后做表面氧化处理，整体静态负载能力可达30kg，满足绝大多数轻负载工业机器人的末端承载需求；分层结构之间设置定位销结构，重复定位精度可以控制在0.01mm以内，更换工装后不需要重新示教点位，就能保证作业位置的一致性，减少换型后的调试工作量。面板上分布的多组螺纹孔除了固定工装之外，还预留了气路、电路走线的过孔位置，气管和信号线缆可以直接从支架内部穿过，不会在机器人运动过程中出现线缆拖拽、缠绕的问题，提升末端走线的整洁度和使用寿命。

　　在实际选型适配时，需要注意核对机器人末端法兰的孔距规格，这款支架的上层面板孔位是按照ISO 9409-1-50-4-M6的标准法兰设计，适配大部分主流品牌的10kg级六轴机器人，如果是更大负载的机器人可以对应放大孔位尺寸；下层安装孔采用通用化的孔距设计，孔距间隔20mm呈网格状分布，可以适配市面上绝大多数标准夹爪、吸盘架的安装尺寸，不需要额外打孔加工。结构设计时特意做了轻量化处理，在保证结构强度的前提下，在非受力区域做了减重槽设计，整体重量控制在1.2kg以内，尽可能减少对机器人末端负载的占用，让机器人可以承载更重的工件。另外，分层结合面采用磨削加工，平面度控制在0.01mm以内，叠装后不会出现间隙，长时间往复运动也不会出现松动移位的问题，适配机器人高速启停、频繁换向的运动特性，避免因为支架刚性不足导致的作业位置偏差。
