电气面板用13毫米开孔安装式插头结构

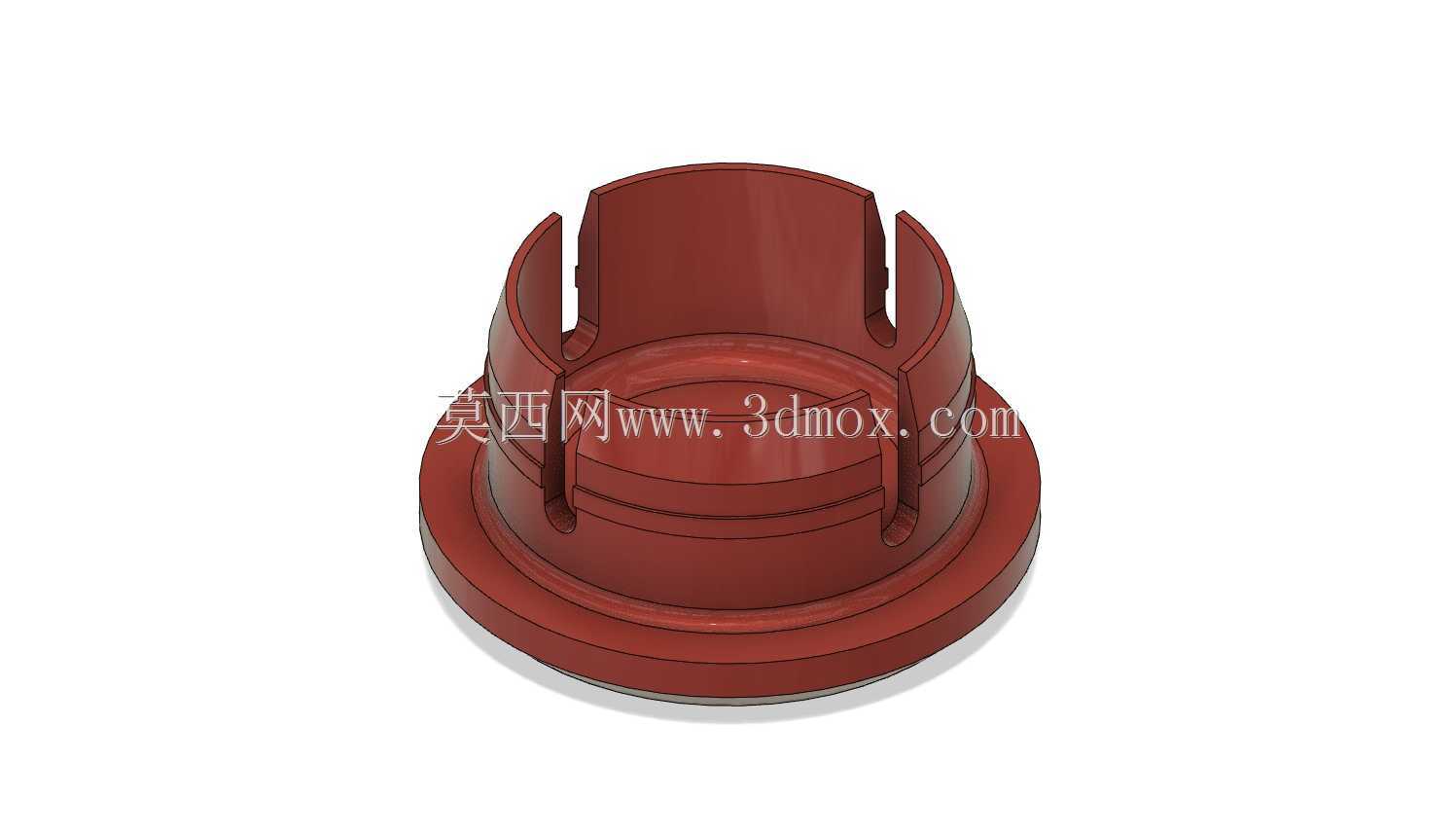

　　在低压电气柜、现场操作面板、小型设备控制盒的布线作业里，面板开孔式接插件的选型一直是结构工程师容易忽略的细节——很多人习惯直接选通用尺寸的插件，却没考虑安装后的卡扣强度、面板贴合度以及后期维护的拆装便利性，这款适配13毫米开孔的插头结构，就是针对这类场景做的定向优化设计。先从安装边界说起，这款插头的核心适配尺寸是面板上直径13毫米的圆形开孔，设计时特意把法兰底座的直径做的比开孔大出一圈，安装后法兰面完全贴覆在面板外侧，既可以遮挡开孔边缘的毛刺、喷涂溢边等加工缺陷，也能避免插件受外力拉扯时直接从开孔处滑脱。插头主体的插入段外径严格控制在12.8毫米，和13毫米开孔之间预留了0.2毫米的安装间隙，这个间隙值是经过多轮试装验证的：

　　间隙太小的话，面板喷涂后漆膜厚度会占用0.05-0.1毫米的尺寸，插件插进去容易卡滞，甚至刮掉孔壁的漆层造成接地隐患；间隙太大的话，插件装完会有明显的径向晃动，接插线缆后长期受震动容易出现接触不良。再看固定结构的设计，插头插入段的侧壁做了三个均匀分布的弹性卡扣，卡扣的凸起高度刚好在插入面板后卡到面板内侧，卡扣的导入端做了15度的斜角导向，安装时不需要额外工具，只要对准开孔均匀用力推压，卡扣就会顺着孔壁收缩，越过面板后自动弹开卡紧，整个安装过程几秒钟就能完成，不需要在面板背面拧螺母或者打胶固定，非常适合流水线批量装配的场景。卡扣的厚度做了0.8毫米的等强度设计，既保证卡扣有足够的弹性变形量，不会因为硬插出现断裂，

　　也能在卡紧后提供足够的抱紧力，常规的线缆拉扯、设备运行震动都不会让插件松脱。插头的内部空腔是做了阶梯式结构设计，靠近法兰端的空腔直径更大，可以容纳线缆的护套层，末端的空腔尺寸适配常规的插芯组件，空腔内壁预留了0.3毫米的涂胶槽，如果是用在户外或者有油污、溅水的场景，可以在穿线后在槽内打密封胶，实现和面板之间的IP65级密封，不需要额外加装密封圈，减少了配件数量。从实际使用场景来看，这款插头可以用在小型工控设备的电源输入接口、传感器信号的面板转接接口、小型配电箱的外接测试接口等位置，相比传统的螺纹式面板插头，它的安装效率能提升60%以上，而且没有外露的螺纹结构，面板外侧的外观更整洁，没有容易积灰的缝隙，清洁维护更方便。

　　设计时还考虑了不同厚度面板的适配性，卡扣的卡接位置做了3毫米的可调行程，能够适配1毫米到3毫米厚度的钢板、亚克力板、绝缘电木板等常见面板材质，不需要针对不同板厚开不同的模具，通用性更强。插头的法兰边缘做了0.5毫米的圆角过渡，没有尖锐的毛边，安装时不会划伤操作人员的手，也不会刮破线缆的绝缘层。另外，插头的整体壁厚做了均匀化处理，最薄的位置不小于1.2毫米，选用常规的PA66加纤材料注塑时，不会出现缩痕、缺胶等成型缺陷，量产时的良率更高。在三维建模过程中，特意把卡扣的变形量做了运动仿真验证，模拟安装时卡扣的最大应力值远低于材料的屈服强度，反复拆装50次以上卡扣也不会出现塑性变形，能够满足设备后期维护时反复拆装的需求。很多工程师在做这类小接插件设计时，往往只关注尺寸能不能对上开孔，忽略了安装手感、长期使用的可靠性以及不同工况的适配性，这款插头的设计就是把这些容易被忽略的细节都做了落地优化，不管是做新设备的结构设计，还是对现有设备的面板接口做改造，都可以直接参考这个结构尺寸，减少反复试错的时间。
