车间多层辊道式铝型材托盘置物架

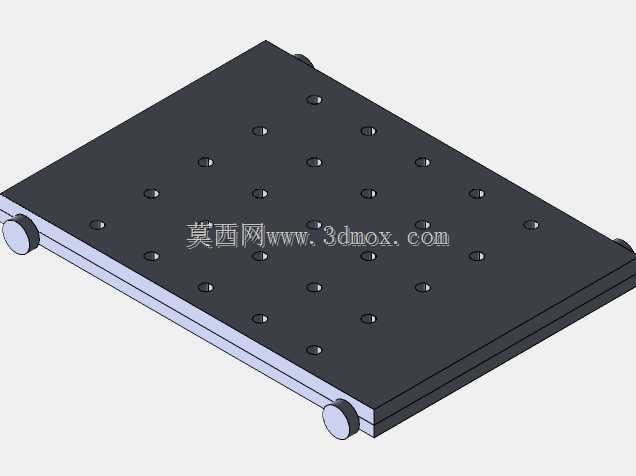

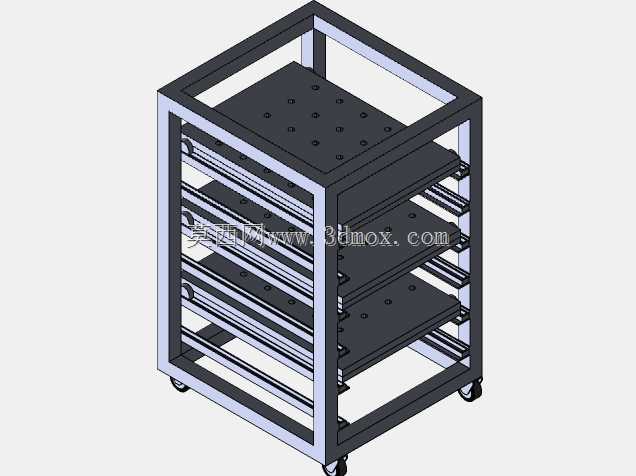

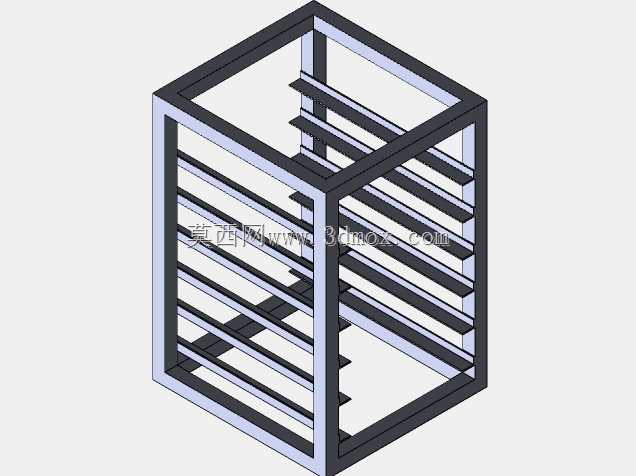

这款置物架主要面向生产车间的工序间物料周转、半成品暂存场景设计，尤其适配机加工车间、电子组装产线旁的工位旁物料存放需求，可承载带定位孔的工装托盘、待加工工件托盘，替代传统固定式货架实现托盘的顺滑抽拉与整架移动。整体框架采用标准方形铝型材搭配L型材拼接搭建，型材连接端采用内置角件锁紧的常规连接方式，无需焊接作业，组装完成后框架整体形变量控制在铝型材弹性形变范围内，满载状态下侧边框架无明显外扩变形。底部配置四个万向脚轮，其中两个带刹车止动结构，可在平整环氧地坪上灵活推移，推移到位后踩下刹车即可实现整架固定，适配产线布局调整时的工位物料快速转移需求。每层托盘支撑采用平行排布的辊子结构，辊子两端通过挡块限位固定在框架侧梁上，托盘放置在辊道上时可实现低阻力抽拉，抽拉过程无卡滞，单根辊子的承载能力按单托盘满载重量的1.2倍做冗余设计，避免长期使用后辊子弯曲变形。托盘本身采用合适的板材加工，盘面按通用工装定位需求加工阵列排布的安装孔，可直接固定工件定位治具，无需额外在托盘上钻孔适配，托盘侧边做倒角处理，抽拉时不会剐蹭框架铝型材表面。设计阶段优先考虑了安装边界适配性，整体外廓尺寸参考标准车间通道宽度设定，推移时可顺利通过1.2米宽的标准人行通道，每层高度按常见工装托盘加工件的堆叠高度做等距分配，预留足够的抽拉操作空间，不会出现托盘放入后上层空间不足无法取放工件的问题。框架顶部做封闭框型加强结构，提升整架的抗扭刚度，即使单侧受力推移也不会出现框架扭曲变形的情况，辊子挡块采用可拆卸式设计，后期维护更换辊子时无需拆解整架，仅需拆下对应位置挡块即可抽出辊子完成更换，降低后期维护成本。实际使用时，可根据不同工序的物料存放需求调整每层辊道的安装位置，适配不同高度的工件托盘存放，无需重新加工框架结构，铝型材表面的阳极氧化层可适配车间常规的切削液、润滑油飞溅场景，不会出现锈蚀掉漆的问题，长期使用无需做表面防腐维护。
