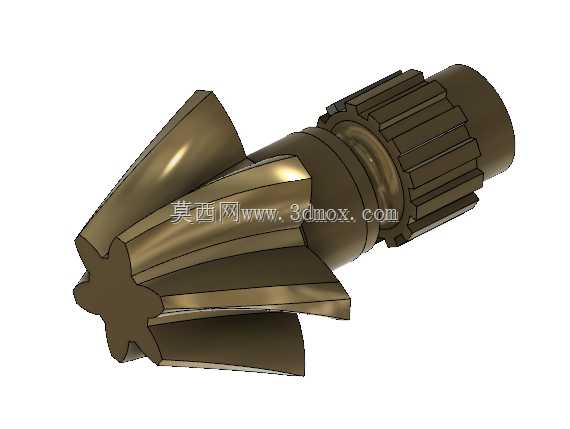

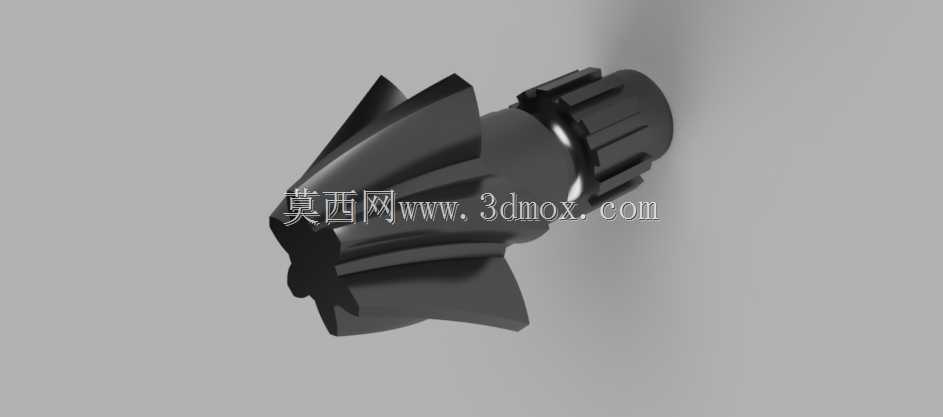

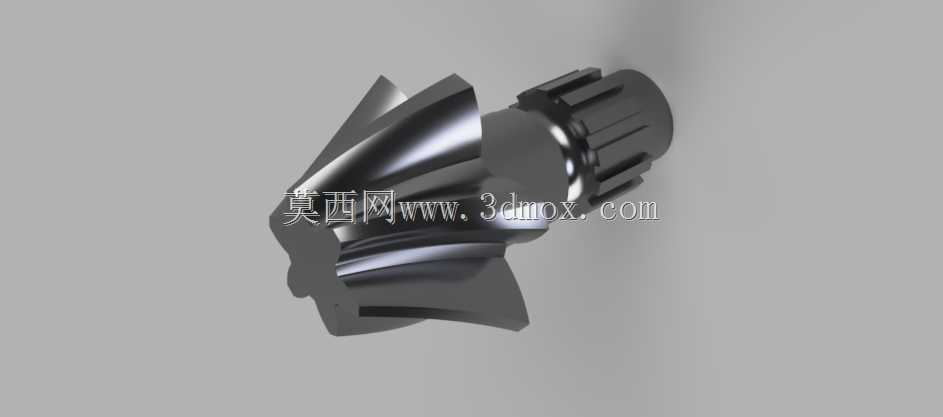

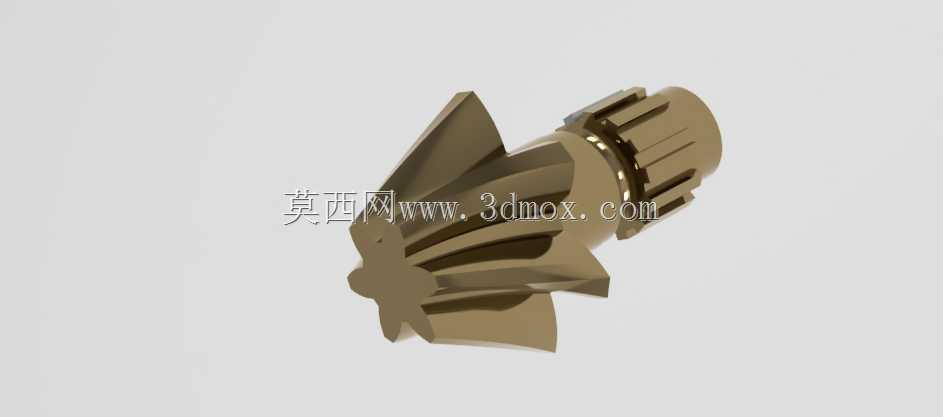

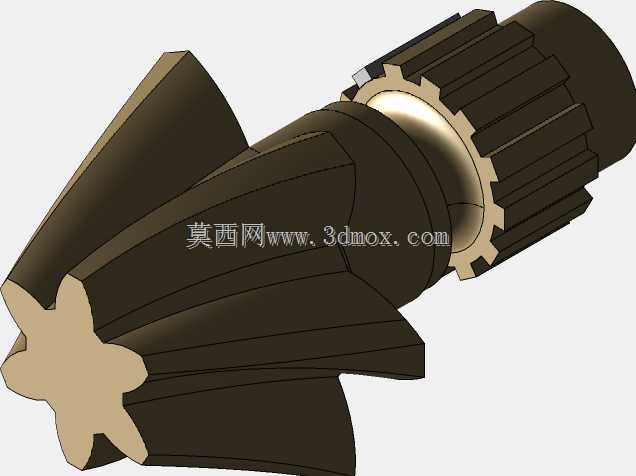

汽车转向系统用螺旋锥齿轮传动件

在汽车转向系统的传动链路中，这类锥齿轮承担着核心的运动换向功能，能将转向轴输入的旋转运动，通过齿面的啮合传动转换为横向拉杆的线性位移，直接决定转向操作的响应精度与传动平顺性。日常做结构匹配时，首先要关注的是安装轴段的花键参数，该齿轮的轴端采用渐开线花键结构，与转向器输入轴的配合间隙需控制在0.02-0.05mm区间，既不能过紧导致装配卡滞，也不能间隙过大引发转向虚位。齿部采用螺旋锥齿构型，相比直齿锥齿轮，啮合过程中重合度更高，传动时的冲击载荷更小，能有效降低转向操作时的齿面异响，适配乘用车频繁转向操作的使用工况。从设计逻辑来看，齿面的螺旋角经过匹配计算，确保啮合过程中至少有2-3个齿同时参与受力，避免单齿载荷过大引发的齿面磨损甚至断齿问题，齿顶部分做了0.2mm的修缘处理，抵消装配误差带来的啮合干涉，降低传动过程中的轴向冲击载荷。齿轮的安装定位面设置在轴肩位置，装配时需保证定位端面与轴线的垂直度公差不超过0.01mm，否则会导致齿面啮合偏载，长期运行后出现单侧齿面过度磨损的问题。齿部的模数根据转向系统的额定载荷匹配，能承受转向时路面反馈的冲击载荷，即使在原地打方向的极限工况下，齿根的弯曲应力也能保持在材料许用应力范围内。轴端的卡簧槽用于装配轴向限位卡簧，限制齿轮工作时的轴向窜动量，窜动量需控制在0.1mm以内，避免啮合位置偏移导致的传动效率下降。这类锥齿轮除了应用在汽车转向系统中，也可适配小型机床的进给换向机构、农用机械的传动换向单元，只要安装边界尺寸匹配、载荷参数符合设计要求，就能直接替换对应传动位置的零件。建模过程中齿面采用渐开线螺旋面生成，严格按照啮合原理做齿面修形，确保模型导入仿真软件后能直接做接触应力分析、传动误差分析，不需要额外做齿面修正。齿轮的整体外形做了轻量化优化，非啮合区域的轴段做了等强度减径处理，在保证整体结构刚度的前提下降低零件自重，减少传动过程中的转动惯量，提升转向响应速度。齿面的粗糙度要求控制在Ra1.6以内，降低啮合过程中的摩擦损耗，提升传动效率，同时减少长期运行后的磨损量，延长零件的使用寿命。
