工业弯弧型鼓风导流壳体结构设计

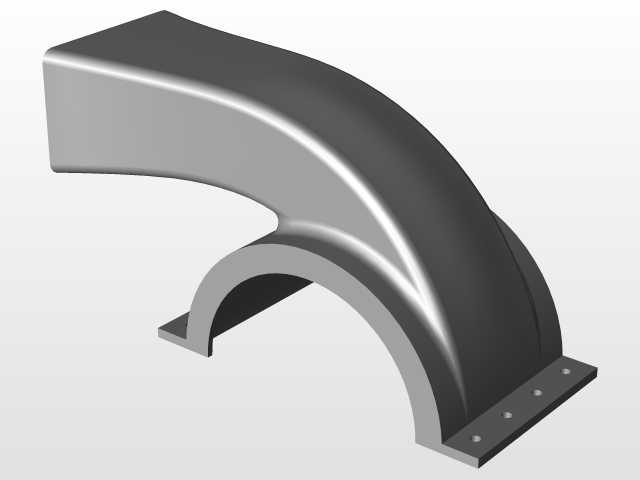

　　这款弯弧构型的鼓风导流部件，是流体输送类设备的核心过流构件，日常在车间工位除尘、小型设备冷却送风、物料气力输送、厂房局部换气等场景中都能见到它的应用，区别于普通直筒式风罩结构，它的曲面流道是经过流体走向反复校准的，能最大程度降低气流在转向过程中的压损，避免风阻过大带来的能耗抬升。从实际使用的角度看，这类导流壳体直接对接叶轮出风口，承担着把叶轮甩出的高速气流平顺导向指定方向的作用，要是流道设计存在折角或者突变，很容易在腔体内形成紊流，轻则送风效率下降、出风口风量不均，重则长期紊流带来的振动会传导到整机连接位，造成紧固件松动、叶轮动平衡偏移的问题。在设计思路上，整个壳体的曲面过渡采用了大曲率顺滑衔接，没有生硬的直角转折，

　　内壁面的弧度走向完全匹配气流从叶轮腔径向甩出后转向轴向送出的运动轨迹，能让气流在腔体内完成90度左右转向时，保持流层的相对稳定，减少气流与壁面的撞击损耗。壳体下部的弧形卡扣结构，是用来和风机主机的蜗壳端面对位卡合的，安装时不需要额外做复杂的对位调整，卡扣的弧度和主机蜗壳的外圆曲率完全匹配，卡合后能保证结合面的贴合度，避免接缝处漏风影响送风压力。末端的带孔安装法兰，是整个部件的固定受力位，法兰上的四个安装孔位按照等距排布，孔位的中心距匹配常规小型鼓风机的出风口安装尺寸，安装时可以直接通过螺栓穿过孔位锁紧到送风管道或者设备送风接口上，法兰面预留的密封槽位可以嵌入橡胶密封垫，进一步降低连接位的漏风概率。从安装边界来看，

　　整个部件的弯弧段外轮廓没有突出的突兀结构，安装后不会和周边的管线、设备机架产生干涉，弯弧的曲率半径经过测算，既保证了流道的顺滑度，也控制了整体的安装占用空间，适配多数紧凑安装场景的空间要求。壳体的壁厚采用了均匀化设计，整个曲面段的壁厚保持一致，既避免了壁厚差异带来的注塑或者压铸成型时的缩痕、变形问题，也能保证壳体整体的结构强度，在承受常规风机出风口的风压时，不会出现壁面鼓胀、颤动的问题。在实际选型适配时，这类导流壳体可以匹配对应功率的小型离心风机，不管是用在生产线上的工件冷却工位，还是焊装工位的焊烟抽吸配套，或是小型仓储空间的局部通风换气，都能通过顺滑的流道设计保证气流输送的效率，相比普通的焊接式直角风罩，

　　它的一体式曲面结构不存在焊缝漏风、内壁粗糙挂留杂物的问题，长期使用也不会因为焊缝锈蚀产生碎屑掉落，影响送风洁净度。设计过程中还考虑了日常维护的便利性，整个壳体的外表面没有复杂的凹槽或者难以清理的死角，日常擦拭清理积灰非常方便，内壁的顺滑曲面也不容易堆积粉尘，即使用在含尘气流的输送场景，定期用压缩空气反吹就能完成内部清理，不需要拆解整个部件。另外，下部的卡扣结构除了对位安装的作用，还能在设备检修时快速拆卸，不需要拧下全部连接螺栓就能取下壳体检查叶轮状态，大幅降低日常维护的操作耗时。法兰上的安装孔采用了沉孔设计，螺栓锁紧后螺头不会突出法兰表面，避免安装后螺头剐蹭连接的密封垫，也能让法兰和对接面完全贴合，保证密封效果。整个部件的重心落在安装法兰的中心轴线上，安装后不会因为重心偏移产生额外的倾覆力矩，减少连接螺栓的长期受力疲劳，提升整机的运行稳定性。
