汽车底盘转向节接头连接结构

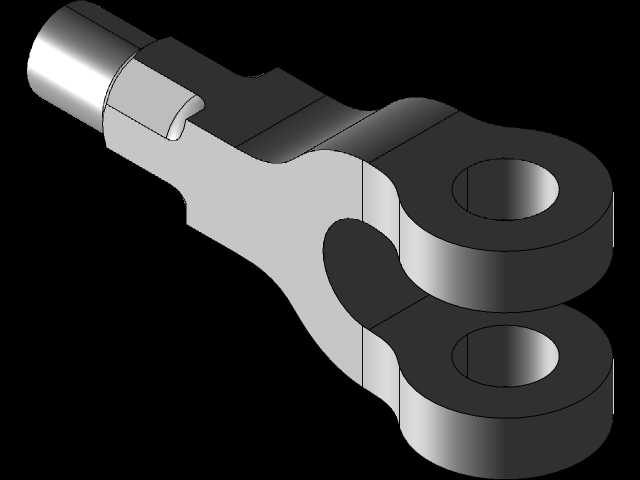

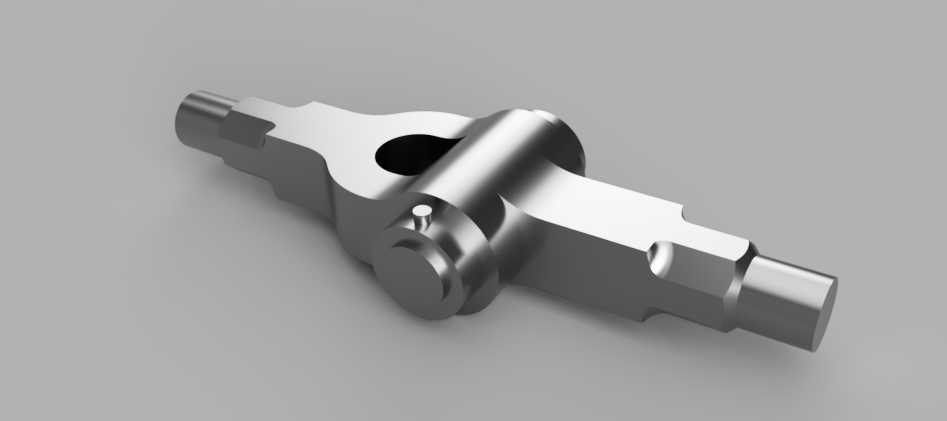

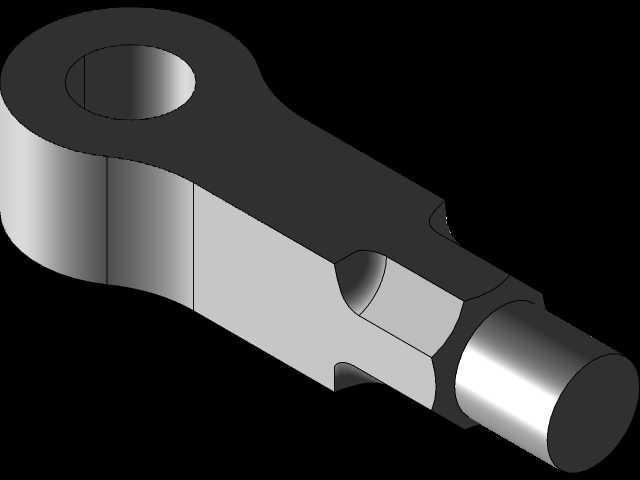

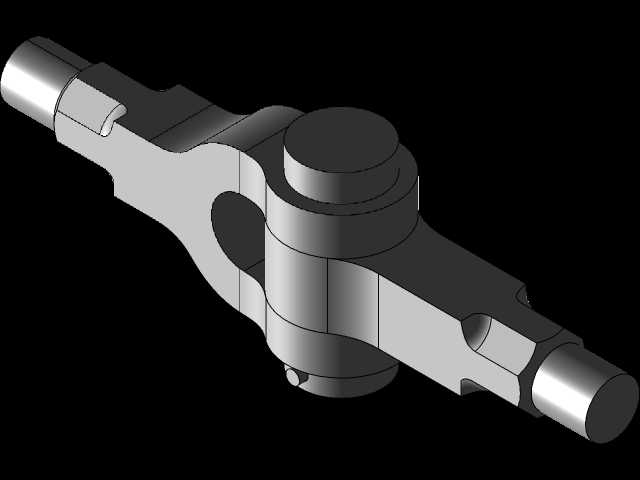

　　在商用车与乘用车的底盘行走系统中，这类转向节接头是衔接转向拉杆与转向节本体的核心传力部件，日常作业里需要持续承受路面传递的交变拉伸、冲击载荷，同时还要适配转向动作带来的小角度角位移补偿，避免刚性连接在颠簸路面出现应力集中断裂的问题。很多一线维修与结构设计人员在做底盘改制、零部件逆向建模时，往往容易忽略这类接头的安装边界尺寸，导致装配后出现转向干涉、拉杆行程不足的问题，实际建模过程中需要优先确认两端轴颈的配合公差，中间销轴孔的同轴度要求，以及接头本体的让位空间是否满足最大转向角的摆动需求。从结构功能来看，这类接头的两端轴头分别适配拉杆衬套与转向节锥孔连接，中间的贯通销轴孔用于装配锁紧销轴，将接头与相邻部件锁止为一体，

　　本体上的凸台结构是为了增大销轴接触面积，降低局部压应力，避免长期交变载荷下出现孔位变形松旷。设计这类零件时，首先要结合整车轴荷核算接头的最小拉伸破断载荷，通常要满足满载轴荷下3.5倍以上的安全系数，材料多选用40Cr调质处理，表面做发黑防锈处理，关键配合面需要磨削加工保证粗糙度要求，避免装配后出现异常磨损。实际装车场景里，这类接头多用于非独立悬架的转向传动机构，部分工程机械设备的转向拉杆系统也会采用同结构的接头部件，作业中当车轮受路面冲击上下跳动时，接头可以通过自身的结构间隙补偿少量的轴向与角度偏差，保证转向力的平顺传递，不会因为杆系的微量位移出现卡滞。建模过程中需要注意，两端轴颈的过渡圆角不能随意简化，

　　圆角半径过小会在热处理与受力过程中产生应力集中，直接缩短零件的疲劳寿命，中间销轴孔的倒角要满足装配导向需求，方便维修时快速穿装销轴，本体侧面的定位小凸台是用于装配时对位，避免安装角度偏差导致转向拉杆行程不对称。很多新手建模时容易把接头的对称度做偏，实际生产中这类零件的两端轴头同轴度要求控制在0.05mm以内，销轴孔与轴头的垂直度误差不能超过0.1mm，否则装配后会出现转向沉重、轮胎异常磨损的问题。从安装边界来看，这类接头装入转向节与拉杆后，周边需要预留至少8mm的摆动间隙，保证车轮转到最大转角时，接头本体不会与周边的悬架摆臂、制动管路发生剐蹭，同时要核算接头的轴向窜动量，正常装配后轴向间隙要控制在0.1-0.3mm之间，

　　间隙过大会导致转向虚位过大，间隙过小则会出现转向卡滞、温度升高后胀死的问题。在矿区作业的重载车辆上，这类接头还会在销轴位置加装防尘油封，避免泥沙进入配合面加剧磨损，建模时也要预留出油封的安装槽位，槽位的尺寸公差要适配标准油封的配合要求，不能随意更改槽深与槽宽，否则会出现油封脱落或者密封失效的问题。日常做三维建模练习或者零部件测绘时，要重点关注这类传力零件的受力路径，从两端轴头传入的拉伸载荷会通过本体传递到中间销轴位置，因此本体的截面变化要平缓，避免出现急剧的截面突变，减少应力集中点，这也是为什么这类接头的外形都是平滑过渡的圆弧面，没有尖锐的棱角结构，除了降低应力集中之外，也能避免热处理过程中出现淬火裂纹。
