带安装底座剖分式衬套滑动轴承结构

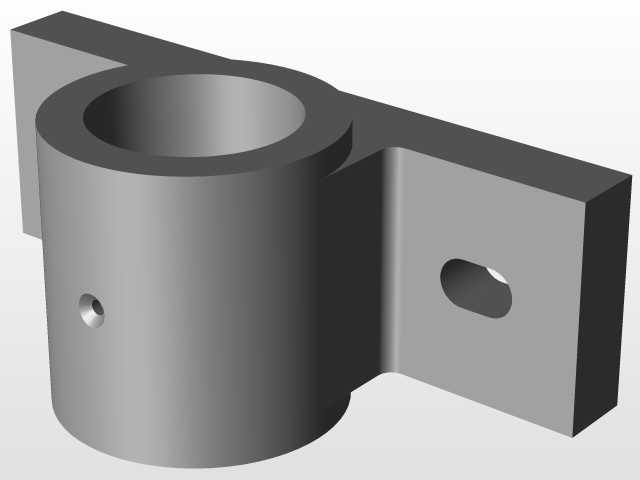

　　在各类轻工输送设备、小型机床进给机构、纺织机械导辊支撑位这类中低速、轻载的传动场景里，带座衬套滑动轴承的应用占比远超同规格滚动轴承，这类结构没有滚动体带来的间隙问题，抗冲击载荷的表现更稳定，同时对安装位的加工精度容忍度更高，很适合车间现场改造、老旧设备备件替换这类非精密装配的工况。这款衬套轴承总成采用一体式铸钢底座搭配铜基衬套的组合结构，底座部分设计为带两个长圆形安装孔的平板式支撑脚，长圆孔的走向沿轴的径向布置，安装时可以在一定范围内调整轴承的中心高度偏差，抵消安装面加工时的平面度误差，不需要额外配磨调整垫片就能完成轴系的初步对中，两个安装孔的中心距按照常规轻载轴承的安装规范设计，适配M10-M12规格的紧固螺栓，

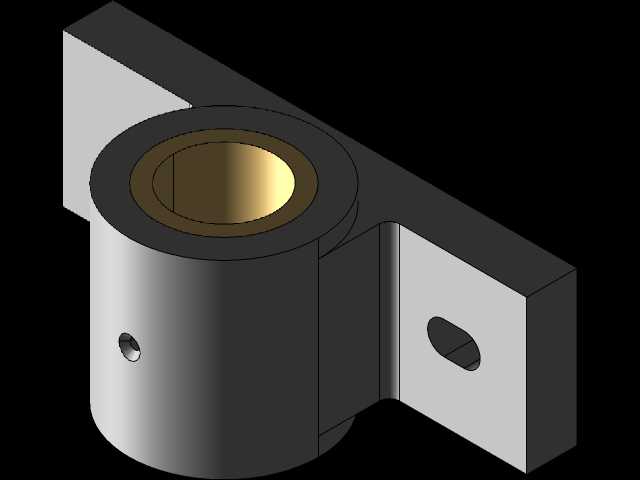

　　底座与衬套外圈的连接部分采用加厚的圆弧过渡结构，避免螺栓锁紧时应力集中导致的底座开裂，同时过渡区域的圆角设计也能减少铸造过程中的缩孔缺陷，提升毛坯件的成品率。衬套部分采用锡青铜材质，内孔表面没有开设油槽，适合采用油脂润滑的工况，日常维护时只需要在衬套顶部的注油孔加注锂基脂即可，润滑脂会在轴转动的过程中均匀附着在衬套内孔表面，形成稳定的油膜，衬套与底座的配合采用H7/p6的过盈配合，装配时通过压力机将衬套压入底座的安装孔内，不需要额外的紧定螺钉固定，就能保证衬套在承受径向载荷时不会发生跟转，衬套的内孔直径按照常规通用轴径设计，适配直径30mm的光轴，内孔的表面粗糙度控制在Ra1.6以内，既能保证油膜的形成，

　　又不会因为表面过于光滑导致润滑脂无法留存。从设计思路来看，这款结构优先考虑的是备件的通用性与维护便捷性，没有采用复杂的剖分式轴承座结构，整体零件数量只有底座与衬套两个部分，现场更换时只需要拆下两端的轴端挡圈，将轴略微抬起就能抽出旧衬套压入新衬套，不需要完全拆解整个轴系，大幅缩短设备停机维护的时间。安装边界方面，底座的总宽度控制在80mm以内，总高度从安装面到衬套顶部的距离为65mm，衬套的轴向长度为50mm，整体占用的安装空间很小，很适合布置在设备内部空间局促的位置，比如包装机的牵引辊支撑位、小型皮带输送机的尾部张紧辊支撑位，这类位置往往没有足够的空间安装带密封结构的外球面滚动轴承，同时工况中存在一定的粉尘，滑动轴承的密封要求更低，

　　即使有少量粉尘进入衬套与轴的间隙，铜质衬套的软质特性也不会像滚动轴承那样出现滚子卡滞的问题，只会产生均匀的磨损，磨损到一定间隙后直接更换衬套即可，维护成本只有同规格滚动轴承的三分之一左右。在实际选型过程中，需要注意这类衬套轴承的适用线速度不超过2m/s，适用的径向载荷不超过5kN，如果是载荷更大、转速更高的工况，需要在衬套内孔增加油槽设计，或者改用带自润滑材料的镶嵌式衬套，但对于大部分通用轻工设备的传动位来说，这款结构的承载能力与转速适配性完全满足使用要求，同时建模过程中对所有配合面的公差、安装孔的位置度都做了参数化设置，设计人员只需要修改对应的轴径、安装孔中心距参数，就能快速衍生出不同规格的同系列轴承模型，大幅缩短非标设备设计时的标准件建模周期。
