曲轴作为内燃机核心动力转换构件,直接决定动力输出端的运行稳定性与载荷传递效率,在车用动力、工程机械动力、小型通用动力机组等场景中,都是动力总成里无法替代的核心受力部件。从实际工况来看,曲轴需要承受活塞连杆组传递来的周期性交变燃气冲击力,同时要将活塞的往复直线运动转化为连续旋转运动,把扭矩传递给飞轮端,再对接离合器、变速箱等后续传动部件,最终驱动车轮或者作业负载运转,整个工作过程中构件需要同时承受弯曲、扭转、冲击等多重复合载荷,对结构强度、形位公差、动平衡精度都有极高的工程要求。

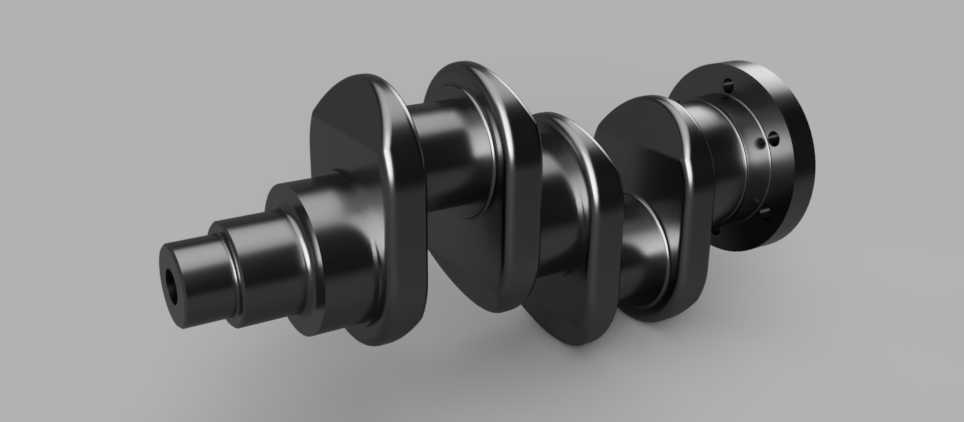

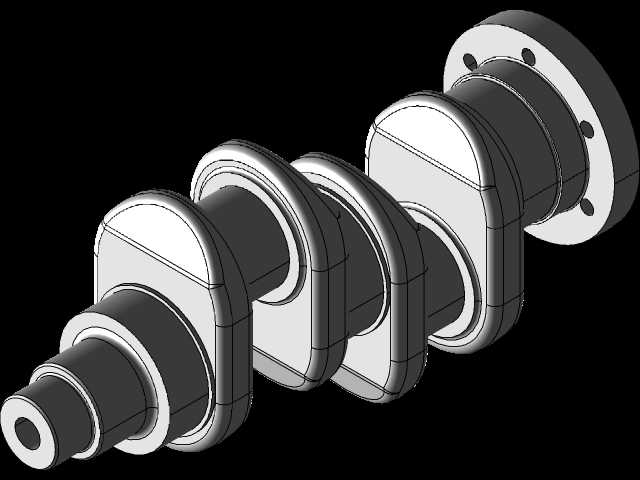

在结构设计层面,这款曲轴采用整体式锻造结构布局,主轴颈与连杆轴颈之间通过平衡块平滑过渡,所有轴颈的圆角位置都做了强化处理,避免应力集中导致的疲劳断裂问题。从安装边界来看,主轴颈的同轴度公差控制在微米级,确保装配到缸体主轴承座后,高速运转时不会出现偏磨、振动超标的问题;连杆轴颈的相位角度严格按照四缸内燃机的做功间隔角设计,保证各缸做功顺序衔接顺畅,动力输出无明显顿挫。前端的轴头结构预留了皮带轮、正时齿轮的安装定位面,轴端的中心孔可作为加工、检测时的工艺基准,也能适配前端油封的装配尺寸,防止机油渗漏;后端的法兰结构用于连接飞轮,法兰上的定位销孔与螺栓孔位置度经过严格校验,保证飞轮装配后的动平衡精度达标,避免高速运转时产生整车抖动问题。
平衡块的外形轮廓经过优化设计,在满足平衡旋转离心力需求的前提下,尽可能缩减了非必要的结构重量,降低曲轴自身的转动惯量,让发动机的转速响应速度更快,同时减少不必要的材料消耗。轴颈表面设计有高精度的粗糙度要求,适配轴瓦的滑动摩擦工况,配合压力润滑系统输送的机油,能在轴颈与轴瓦之间形成稳定的油膜,降低运转过程中的摩擦损耗,延长部件的使用寿命。油道的走向设计沿着曲轴内部的筋板位置布置,既保证润滑油能顺利到达每个主轴颈与连杆轴颈的摩擦面,又不会因为油道开孔破坏结构的整体强度,油道口的位置做了倒角处理,避免加工毛刺残留堵塞油道,影响润滑效果。
在实际装配场景中,这款曲轴的轴向定位尺寸与缸体、止推片的配合间隙经过严格匹配,既保证曲轴受热膨胀时有足够的伸缩余量,又不会因为轴向窜动量过大导致活塞连杆组偏缸、正时系统错位等故障。从动力传输的逻辑来看,每个连杆轴颈对应一组活塞连杆组件,做功冲程中活塞推动连杆下行,作用力作用在连杆轴颈上形成扭矩,带动整个曲轴绕主轴颈轴线旋转,多个气缸按照设计的点火顺序交替做功,就能让曲轴输出连续稳定的旋转扭矩。设计过程中需要反复校核不同转速下的曲轴疲劳强度,模拟全负荷工况下的应力分布,调整平衡块的重量与分布角度,将动平衡剩余不平衡量控制在标准允许范围内,避免高速运转时产生的振动传递到缸体,引发整机噪声过大、紧固件松动等连锁问题。
对于结构设计从业者来说,这类曲轴的建模过程需要重点关注各轴颈的同轴度、连杆轴颈的相位角、圆角过渡的曲率参数,这些细节直接决定后续生产加工的可行性与实际使用的可靠性,不能只追求外形的相似而忽略工程层面的配合要求。在设备选型匹配时,需要根据发动机的排量、额定功率、最大扭矩输出特性,匹配对应强度等级的曲轴结构,确保部件的承载能力覆盖全工况的载荷需求,避免出现超负荷运行导致的部件断裂故障。
- 上一篇:发动机连杆装配结构三维设计
- 下一篇:三角转子式发动机核心运动转子结构
- 全部评论(0)
- 模板大小: 1.08 MB
- 售价:5金币
- 下载次数: 84
- 系统要求: Rendering,STEP / IGES,Fusion 360
- 软件分类: 发动机
