三通式铸造阀体结构设计

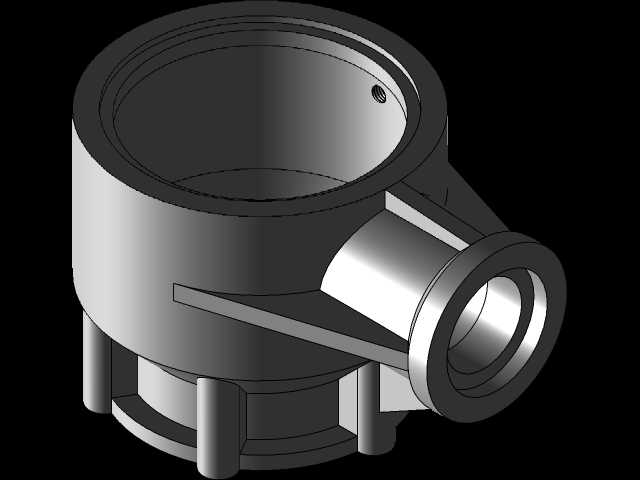

　　该铸造阀体作为流体管路系统中的核心承压部件，主要应用于工业给排水、油气输送、化工介质传输等场景的管路通断、流向切换与流量调节环节，是各类手动、气动、电动控制阀的主体承载结构，所有内部阀芯、阀杆、密封组件的安装定位都依托该壳体的加工基准完成。从结构设计逻辑来看，整体采用一体化铸造成型思路，主体为垂直方向的主通腔与侧方斜向支通腔组合的三通构型，主通腔上下端均设置带均匀螺栓孔的连接法兰，用于和上下游管路或者阀盖、驱动装置做刚性连接，侧支通腔端部同样设置法兰连接面，满足侧向管路的对接需求，三个连接端面的法兰螺栓孔位置度、端面平面度都预留了足够的机加工余量，铸造毛坯阶段仅保证基本轮廓与壁厚均匀性，后续通过车削、

　　钻削工序完成密封面与安装孔的精加工。在壁厚设计上，根据常规公称压力对应的壳体强度要求，不同通径位置的壁厚做了差异化过渡，主腔与侧腔交汇的相贯线位置做了大圆角过渡处理，既避免铸造过程中出现铁水充型不满、冷隔、缩孔等缺陷，也能有效降低介质流动过程中在腔体内壁形成的紊流冲击，同时减少承压状态下结构应力集中的风险，避免长期带压运行出现壳体开裂的问题。安装边界方面，三个法兰端面的外接圆尺寸、螺栓孔中心圆直径、螺栓孔数量与孔径都匹配对应压力等级的管路法兰标准，垂直主腔的轴向总高度、侧支腔的轴向伸出长度都控制在常规同通径阀门的安装尺寸范围内，可直接替换同参数的通用铸造阀体，不需要额外调整管路的安装间距。结构细节上，

　　主腔内壁设置了用于定位阀芯密封圈的环形台阶面，台阶的高度与宽度根据密封件的压缩量要求设计，保证装配后密封件有稳定的压缩比，不会因为介质压力波动出现密封失效；侧支腔与主腔的交汇位置做了平滑的流道修型，尽可能降低流道的局部阻力系数，减少介质输送过程中的压力损失。从铸造工艺适配性来看，整个结构没有过于复杂的深腔、倒扣结构，分型面设置在主腔轴向的中心平面位置即可完成造型，侧孔位置可通过砂芯成型，不需要额外设置复杂的活块结构，能有效降低铸造生产的模具成本与废品率，铸件毛坯经过时效处理后再进行机加工，可消除铸造残余应力，避免后续加工或者使用过程中出现结构变形，保证各安装面的形位公差长期稳定。实际选型应用中，

　　该结构适配的介质温度范围根据铸造材质的不同可覆盖从常温到中温的工况，只要匹配对应的密封件材质，就能满足水、油品、弱腐蚀性化工介质等多种流体的输送控制需求，整体结构的流通能力在同通径阀门中处于中等偏上水平，流道的平滑设计也能减少介质中固体杂质在腔体内的沉积，降低阀门卡涩的概率。
