发动机连杆装配结构三维设计

　　在往复式内燃机的动力传递链路里，连杆是衔接活塞组与曲轴的核心受力构件，日常做结构设计时，最先要锚定的就是它的实际服役场景——不管是车用汽油机、柴油机，还是小型通用动力机械，连杆都要在高温、高交变载荷的工况下循环工作，既要把活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转化为曲轴的旋转扭矩输出，还要在活塞换向过程中承受侧向力的反复冲击，这就要求整个连杆装配的结构设计必须同时兼顾强度、刚度与轻量化的平衡。

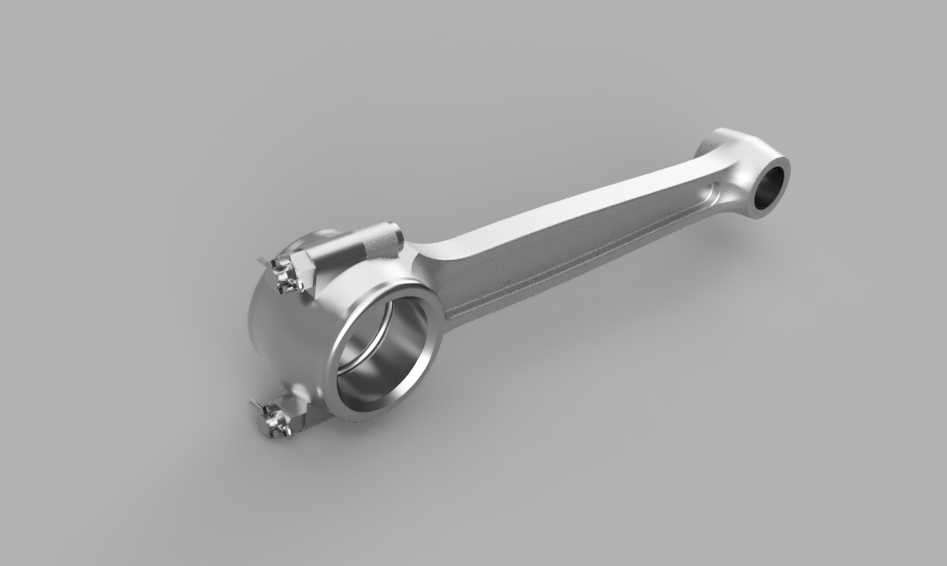

　　从实际装配逻辑来看，这套连杆组件分为杆身、大头端盖、连杆螺栓、轴瓦几个核心部分，杆身采用了成熟的工字形截面设计，这种截面不是凭空选的，是在长期工程验证里平衡出来的结果：在相同的材料用量下，工字形截面的抗弯截面模量最大，能在活塞往复运动的惯性力控制范围内，最大化提升杆身的抗弯曲、抗拉伸能力，毕竟发动机转速越高，连杆往复运动产生的惯性载荷就越大，过重的杆身会额外增加曲轴轴承的负荷，还会拉高发动机的振动水平。

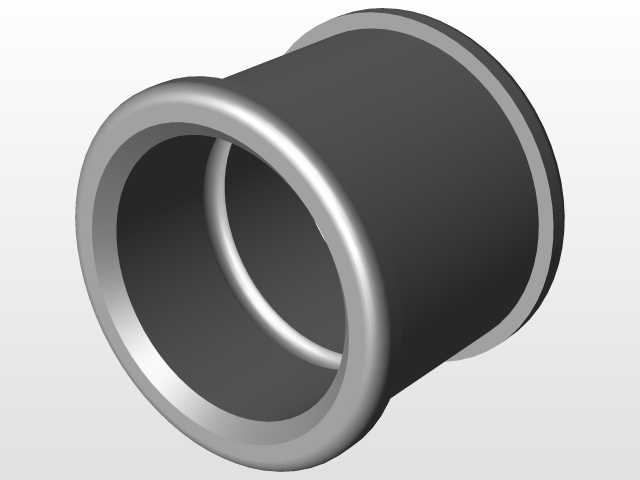

　　设计时首先要卡准的是两端的安装边界尺寸：小头端是和活塞销配合的部位，需要压入小头衬套，衬套的内径要和选定的活塞销外径做间隙配合，间隙值通常控制在微米级，既要保证活塞销在衬套内可以灵活转动，又不能因为间隙过大产生敲击异响；小头端的外径、宽度要和活塞内腔的销座间距匹配，不能出现装配后和活塞内腔干涉的情况，同时还要给活塞销的挡圈留出安装槽位，避免活塞销轴向窜动刮伤气缸壁。

　　大头端是和曲轴连杆轴颈配合的部分，采用了剖分式结构，也就是通过两根连杆螺栓把端盖和杆身的大头部分锁紧，这个剖分面的设计很有讲究，平切口的结构加工难度低、定位可靠，适合多数中小排量的发动机使用，装配时两个连杆螺栓的预紧力必须严格按照工艺要求控制，预紧力不足会导致工作中端盖错位、轴瓦磨损加剧，预紧力过大则可能导致螺栓屈服断裂，引发严重的发动机捣缸故障。大头孔内需要安装上下两片轴瓦，轴瓦是带减磨合金层的薄壁零件，装配后轴瓦的内孔和曲轴连杆轴颈之间要保留合适的油膜间隙，发动机工作时，曲轴油道喷出的压力润滑油会进入这个间隙，形成流体动压润滑，避免连杆大头和曲轴轴颈直接干摩擦。

　　在做三维建模的过程中，要特别注意几个容易出问题的细节：一是杆身和大小头的过渡圆角，绝对不能做成直角，所有应力集中的位置都要做足够大的圆弧过渡，因为连杆工作时承受的是交变拉压、弯曲载荷，应力集中位置很容易萌生疲劳裂纹，最终导致连杆断裂；二是连杆螺栓的安装孔位置度，必须保证端盖装配后和杆身的大头孔同轴度符合要求，不然会导致轴瓦偏磨，大幅缩短使用寿命；三是整个连杆的重量控制，同一台发动机上装配的多根连杆，重量差必须控制在很小的范围内，不然发动机运转时会产生明显的不平衡振动，影响整机的NVH表现。

　　从实际应用的角度出发，这套连杆装配的结构可以直接适配多数中小排量的往复式内燃机设计参考，建模时还原了真实的装配关系，包括螺栓的锁紧位置、轴瓦的安装槽、小头衬套的压装边界，不管是做发动机整机的运动仿真，还是做零部件的有限元强度校核，都可以直接调用这个装配体，不需要再额外调整装配干涉。另外在设计时也考虑了工艺可行性，杆身的模锻拔模角度、大头端盖的加工定位面、螺栓孔的倒角都做了符合实际加工要求的处理，不会出现三维模型看起来好看但实际无法加工生产的问题。

　　很多刚接触发动机结构设计的工程师容易忽略连杆的运动干涉检查，实际上在曲轴旋转的全过程中，连杆会随曲轴做摆动，这时候要校核连杆大头和曲轴平衡块的间隙、连杆杆身和气缸壁下部的间隙、连杆小头和活塞销座的间隙，任何一处间隙不足，都会在发动机实际运转时出现碰撞磨损，这套模型在建模时已经按照常规发动机的布置参数预留了合理的运动间隙，做运动仿真时可以直接设置运动副，快速验证整个曲柄连杆机构的运动轨迹是否合理。
