铝型材框架式气体齿条安装承载机架

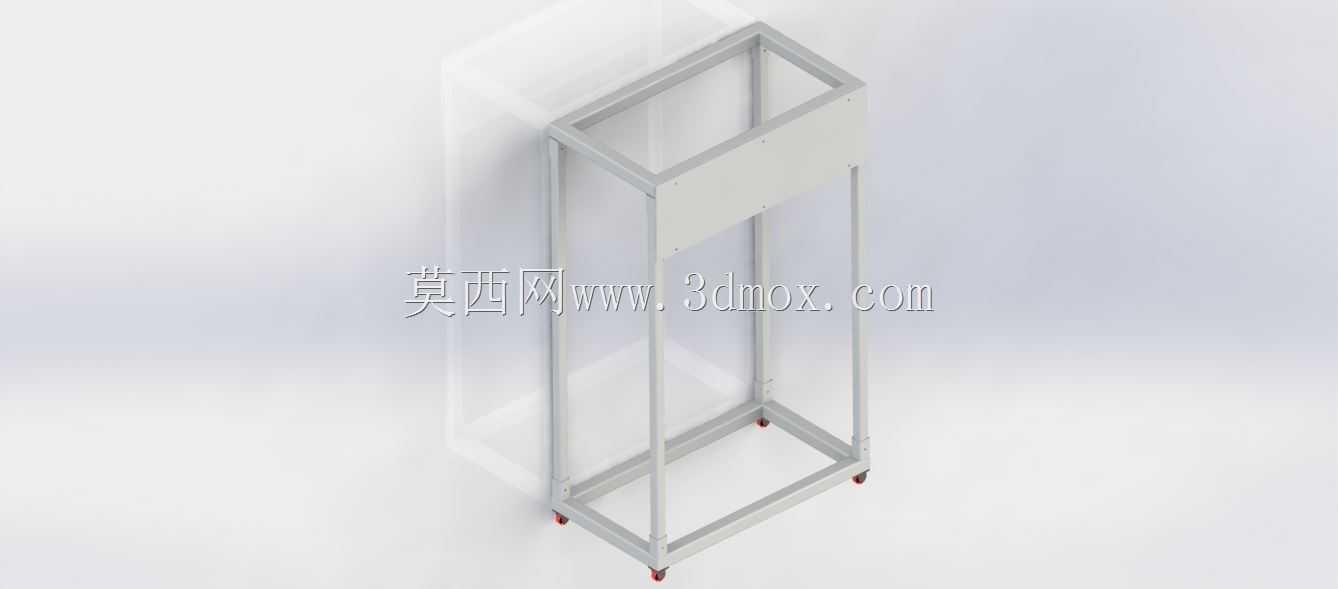

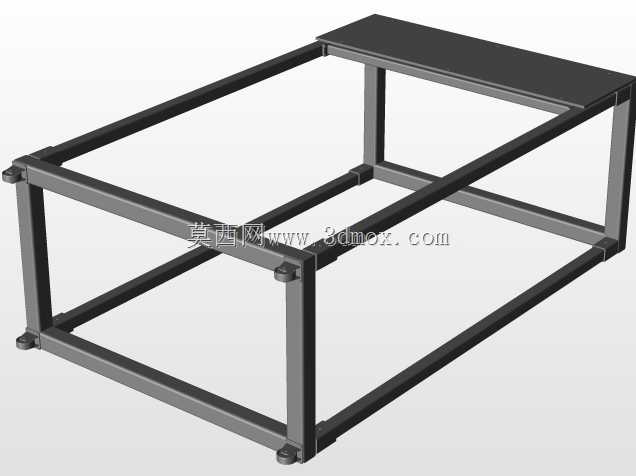

这款铝型材拼接的立式框架结构，主要面向车间内气体管路配套的齿条传动机构承载场景使用，日常多搭配气动执行元件完成直线往复动作的承载与导向，常见于自动化产线的工位侧部物料推送、气路配套的位移调节单元中，区别于焊接式机架，该结构全部采用工业铝型材通过角件、螺栓拼接完成，无需焊接工序，后期调整型材位置、拓展安装点位都十分便捷。从结构设计逻辑来看，整体采用对称式矩形框架布局，四根竖向铝型材作为主要承重立柱，上下两端分别通过横向型材拼接成矩形框体，保证整体结构的抗扭性能，上部框体预留的平板安装面，可直接固定气体齿条的传动座、配套气动元件以及行程检测开关，安装面的型材槽道可兼容T型螺栓固定，无需额外打孔攻丝，适配不同规格的齿条安装孔距。底部四个角点配置的脚轮为带刹车功能的万向脚轮，方便整台机架在车间内根据产线调整需求移动位置，刹车锁定后可保证设备运行时无位移晃动，脚轮与竖向型材的连接采用专用脚轮连接板，分散承重应力，避免长期承重后型材端部变形。框架中部预留的通透空间，一方面可以避让齿条传动过程中带动的滑动部件行程，另一方面也可布置配套的气体管路、线缆，通过型材自带的槽道可安装理线扣、气管固定座，让整机布线布管整齐，避免运行过程中管线与运动部件发生剐蹭。从安装边界尺寸来看，整体框架的长宽尺寸控制在常规工位的占地范围内，竖向高度适配多数产线的操作面高度，安装时无需额外做地基固定，放置在平整的车间地面即可完成调试，上部安装面的平面度通过型材拼接时的角件定位保证，可满足齿条传动的直线度安装要求，避免因安装面不平导致齿条运行卡滞、磨损加剧的问题。框架侧部预留的型材槽道，还可根据实际使用需求拓展安装防护板、操作按钮盒、气源处理三联件等附属配件，不需要对原有框架做破坏性改动，适配不同现场的定制化改造需求，整体结构没有冗余设计，所有型材的选型都经过承重校核，竖向型材的壁厚满足长期承载齿条传动动载荷的要求，横向型材的排布既保证了框架的整体刚性，也尽可能控制了整体重量，方便人工推移调整位置。
