四杆齿轮齿条联动传动结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:234591
  • 四杆齿轮齿条联动传动结构设计
  • 四杆齿轮齿条联动传动结构设计
  • 四杆齿轮齿条联动传动结构设计
  • 四杆齿轮齿条联动传动结构设计
  • 四杆齿轮齿条联动传动结构设计

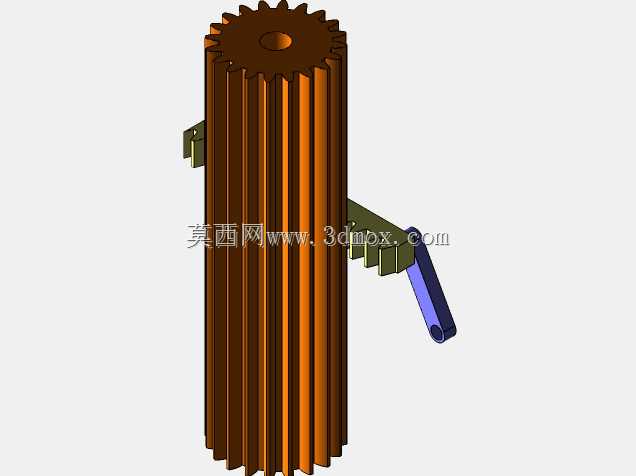

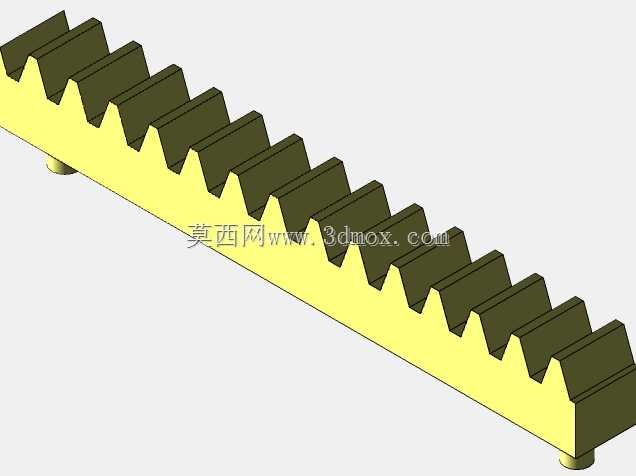

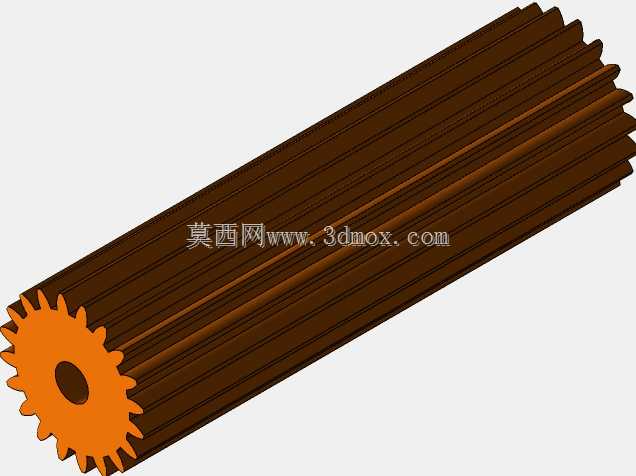

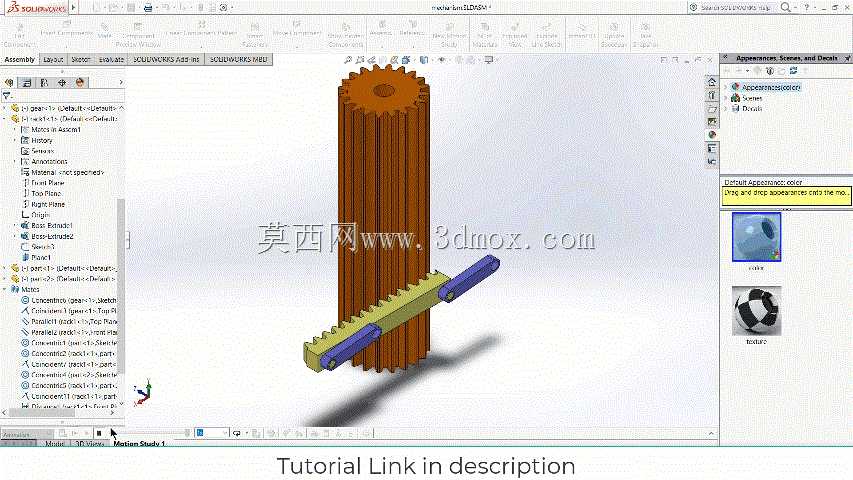

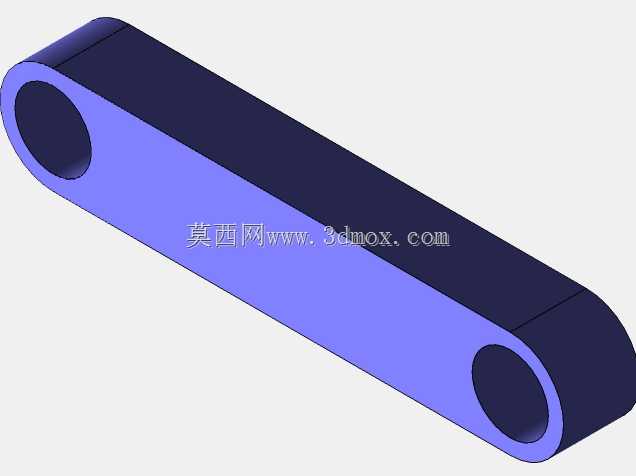

这套齿轮齿条搭配四杆联动的传动结构,常被应用在轻工送料、工位间歇进给、小型工装往复驱动这类需要回转运动转直线往复动作的场景中,区别于纯齿轮传动或者纯连杆传动的单一输出特性,这套结构把齿轮的连续回转动力,通过齿条的直线啮合输出,再搭配两侧铰接的连杆构件,能在齿条直线行进的过程中同步带动末端执行件完成预设轨迹的复合动作,不需要额外增设多组动力源就能实现顺序联动,在小型自动化工位的紧凑布局里能大幅节省安装空间。从结构设计逻辑来看,核心的啮合副采用标准渐开线齿形设计,齿轮与齿条的啮合间隙控制在常规传动允许的公差范围内,避免回程误差过大影响末端动作精度,齿条本体上预留的两个铰接孔位,是连杆安装的定位基准,孔位的同轴度、孔距公差直接决定了连杆摆动过程中是否会出现卡滞,建模过程中需要提前做运动干涉检查,确认齿轮全齿宽啮合时,齿条行程两端不会出现齿顶碰撞,同时连杆摆动到极限位置时,不会和齿轮的轮毂、齿条的端面发生剐蹭。安装边界上,齿轮的中心轴需要作为整个结构的定位基准,轴系的支撑座要保证足够的刚性,避免啮合过程中齿轮出现径向窜动导致啮合不良,齿条的导向副需要和齿条的直线运动方向保持平行,平行度公差需要控制在合理区间,防止齿条运动过程中出现偏载,加剧齿面磨损。实际工况下,这套结构可以根据需要调整连杆的长度、铰接点的相对位置,来改变末端输出的运动轨迹,适配不同的工位动作需求,比如在小型包装设备的推料工位,调整连杆长度就能改变推头的行进行程和抬升角度,不需要重新设计整套传动链;在小型工装的夹紧工位,也可以通过调整四杆的铰接位置,实现夹紧过程中的快进-夹紧-快退动作时序,结构组成简单,维护成本低,传动效率稳定,不需要复杂的控制系统就能完成固定轨迹的往复动作,非常适合动作逻辑固定、节拍稳定的量产工位使用。建模过程中对所有铰接位置都做了间隙预留,模拟实际装配中的轴孔配合公差,运动仿真阶段验证了全行程范围内无死点、无干涉,齿面接触区域符合啮合设计要求,连杆摆动过程中受力方向经过校核,不会出现构件受力过载的情况,整体结构的外形尺寸紧凑,能直接嵌入到小型设备的安装空间内,不需要额外做大范围的结构改动。
