多工位同步夹紧安装机架结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:234606
  • 多工位同步夹紧安装机架结构设计
  • 多工位同步夹紧安装机架结构设计
  • 多工位同步夹紧安装机架结构设计
  • 多工位同步夹紧安装机架结构设计
  • 多工位同步夹紧安装机架结构设计
  • 多工位同步夹紧安装机架结构设计

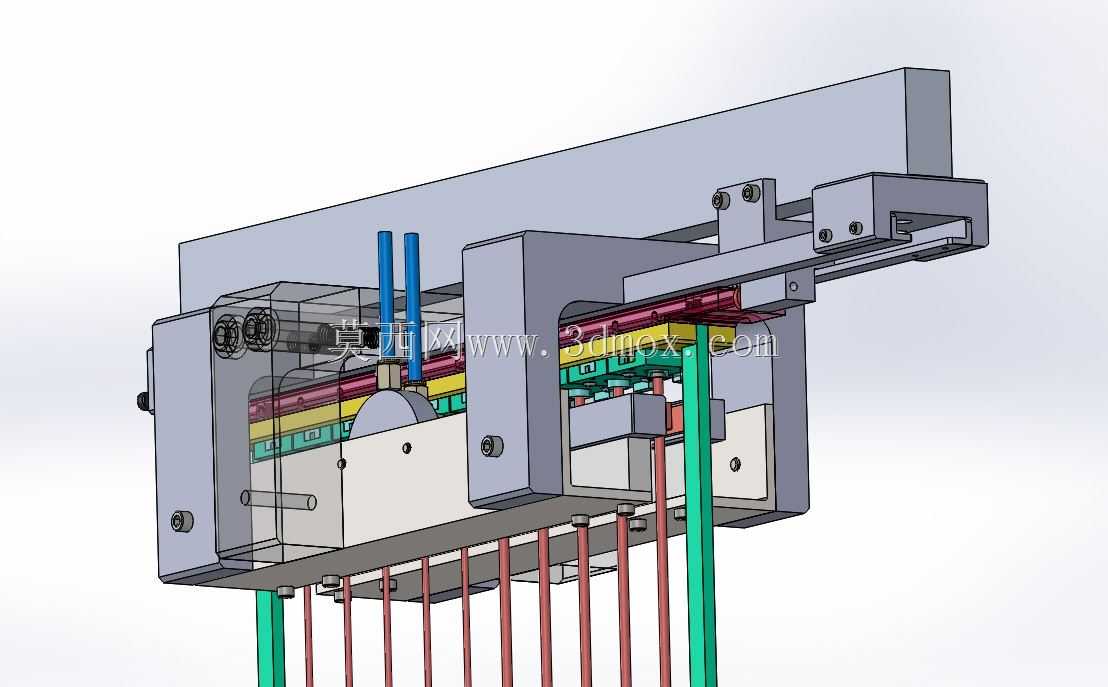

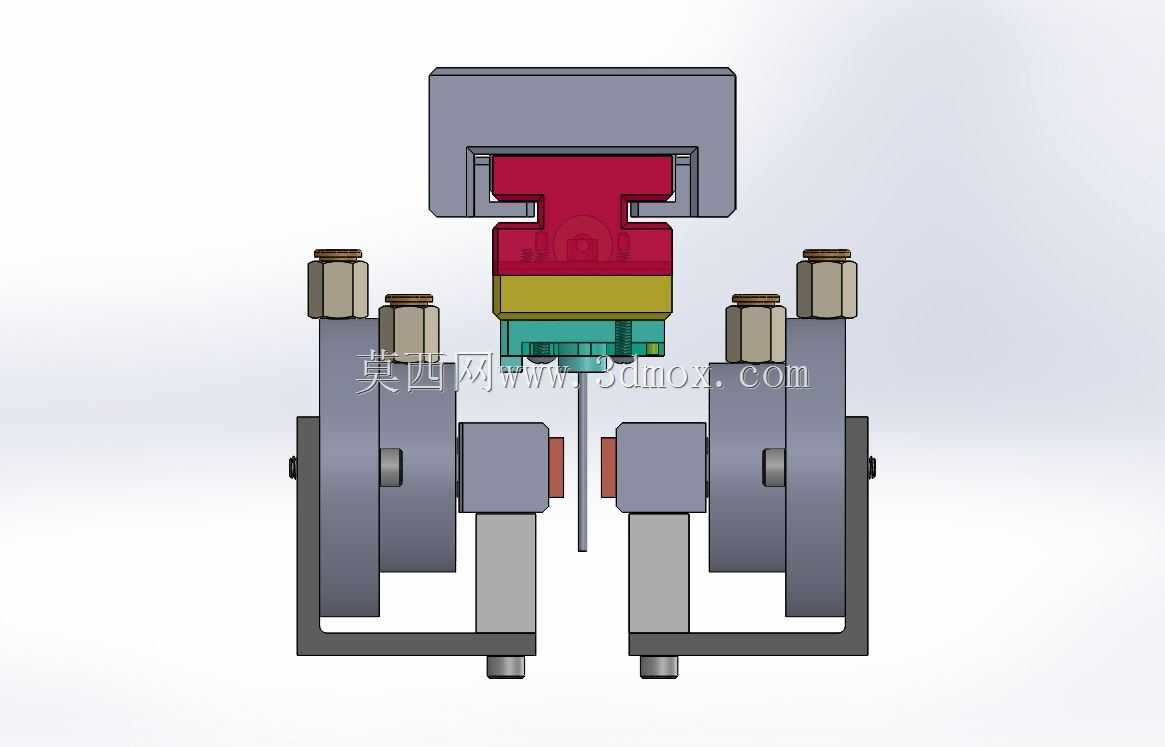

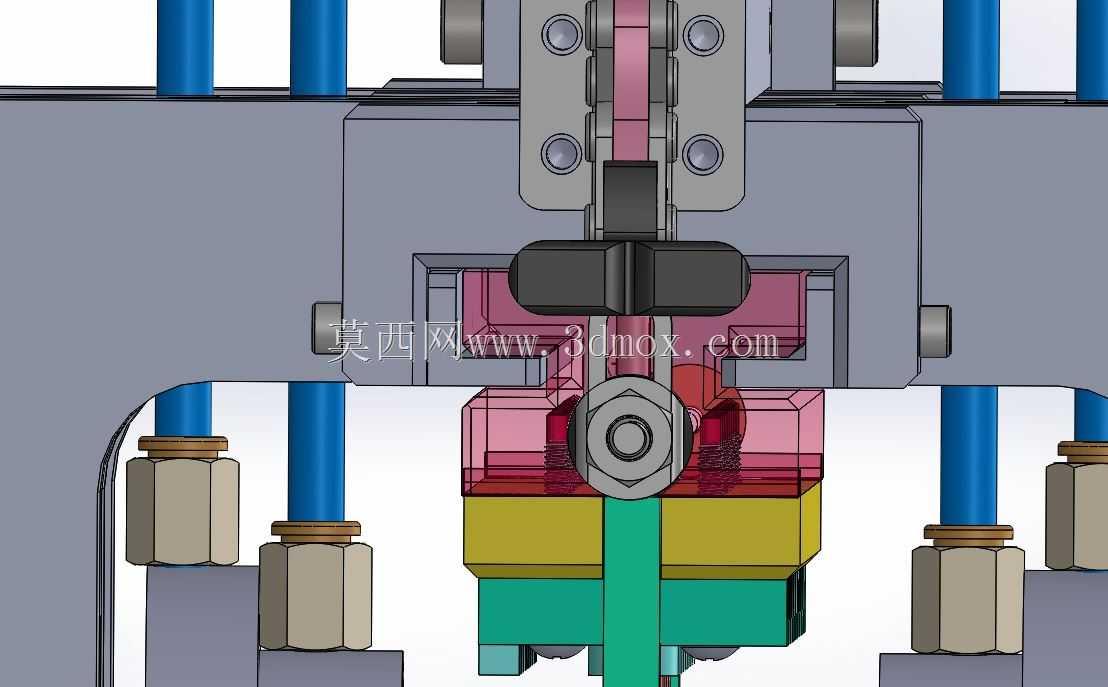

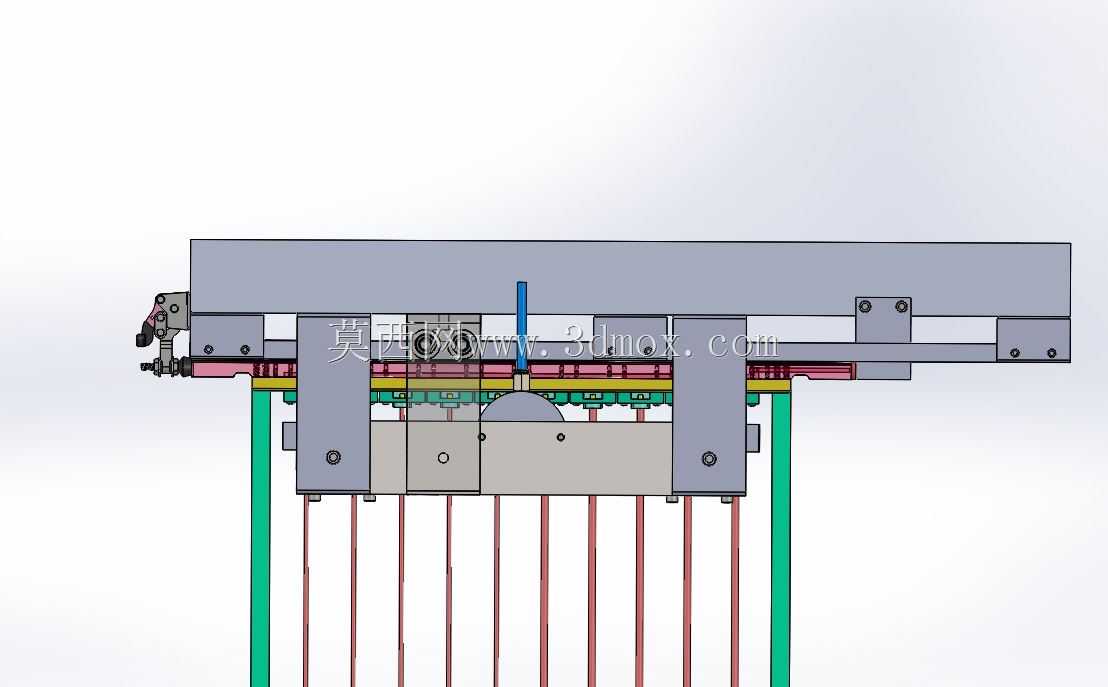

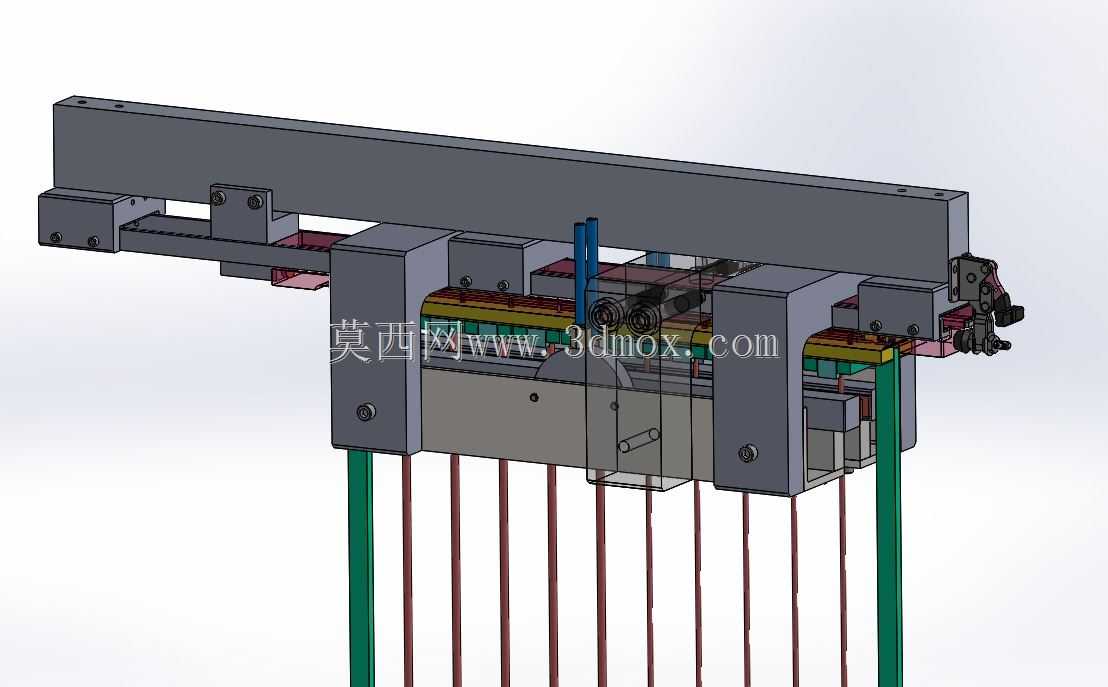

在自动化产线的物料转运、多工位同步加工工序中,这类夹紧安装机架是衔接上料、定位、移送环节的核心工装载体,常见于软包电芯堆叠、薄型板材分拣、条状物料整列移送的工位段,负责在移送过程中对多件并行排布的工件提供稳定夹持力,避免工件移位、掉落或排布间距出现偏差。从结构设计逻辑来看,该机架采用顶部横梁作为主承载基体,横梁上预留了多组安装孔位,可适配不同行程的驱动组件安装,两侧的立式支撑座通过螺栓与横梁刚性连接,支撑座下方设置的导向结构,能保证夹持动作的直线度,避免长期运行后出现卡滞或偏磨。夹持执行端采用多组并行的夹指布局,夹指间距可根据工件排布规格调整,适配不同宽度、不同数量的工件同步夹持需求,夹指与驱动滑块之间采用快拆式连接结构,更换不同规格夹指时无需拆解整个机架主体,能大幅缩短产线换型的调试时间。机架的安装边界需要结合产线的安装基面确定,两侧立式支撑的底部设置有定位销孔与安装腰型孔,腰型孔可提供前后方向的安装调整余量,抵消安装基面的加工误差,顶部横梁的长度可根据夹持工位的跨度灵活裁切,适配不同幅宽的产线布局。设计过程中需要重点考量夹持力的均匀性,驱动端的力传递路径经过对称布局设计,保证每一组夹指的夹持力偏差控制在合理范围内,避免部分工件因夹持力过小脱落、部分工件因夹持力过大出现变形损伤。机架的导向部位采用自润滑材质的导套配合光轴导向,无需频繁加注润滑脂即可满足长期高速往复运行的耐磨需求,适配无尘车间的使用场景。夹指的行程设置有机械硬限位,避免驱动组件过行程造成结构碰撞损坏,同时在夹持到位位置设置有缓冲结构,降低夹持动作对工件的冲击,尤其适配易变形的薄型、软质工件的夹持需求。整个机架的结构采用模块化拆分设计,横梁、支撑座、夹持组件、驱动安装座均可单独拆解,便于加工过程中的精度管控,也方便后期运维过程中更换易损零件,不需要整体拆解下线即可完成维护作业。
