运动型乘用车五辐轮毂结构设计

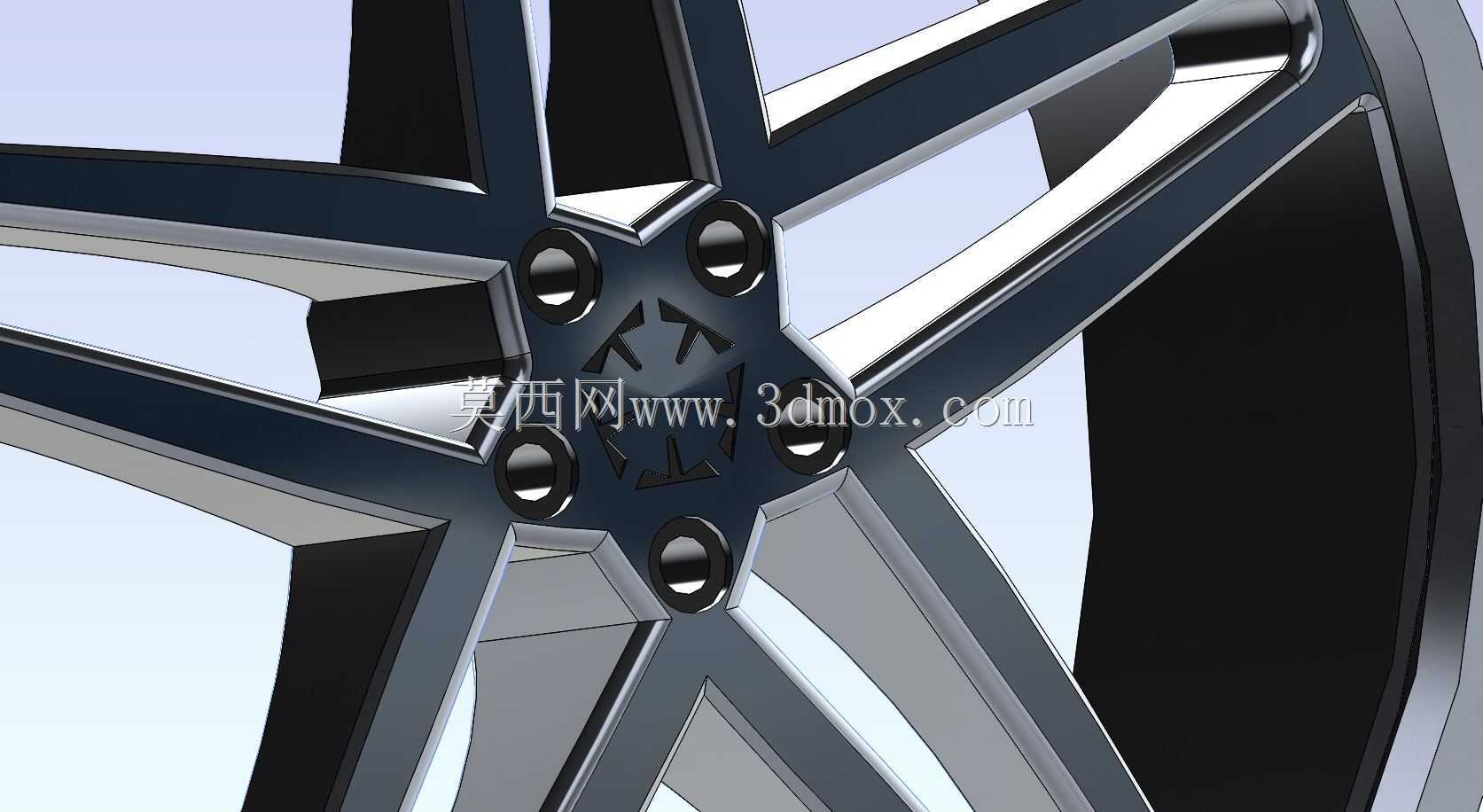

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车桥轴头的核心承载部件，这个五辐运动款轮毂的建模，是针对民用运动型乘用车的改装及配套场景完成的结构设计。先从安装边界说起，这类轮毂的中心孔需要严格匹配对应车型的轴头凸台尺寸，避免出现安装后同轴度偏差引发的高速抖动问题，PCD节圆直径的孔位分布要完全对应刹车盘合头的螺栓位置，每个螺栓孔的倒角深度需要适配轮毂螺栓的球面/锥面贴合形式，保证锁紧后接触面受力均匀，不会出现应力集中导致的螺栓断裂或者轮毂孔位压溃问题。

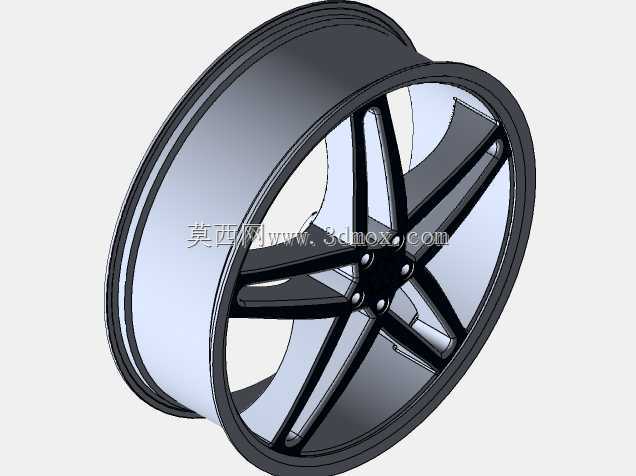

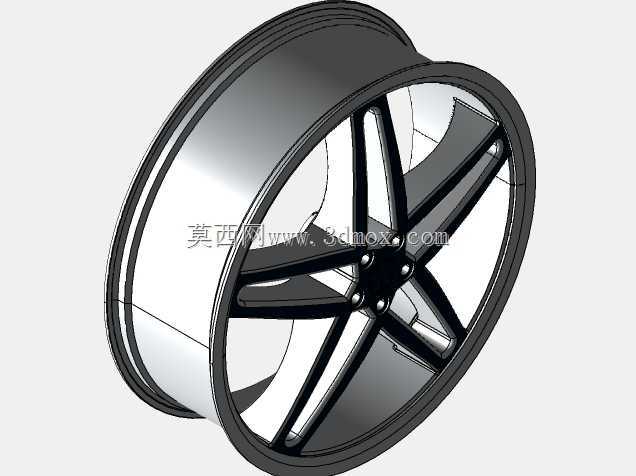

　　从实际使用场景来看，这类运动风格轮毂主要适配偏向操控调校的乘用车型，不管是日常街道行驶还是轻度赛道日使用，都需要兼顾轻量化与结构强度，五辐的造型设计不是单纯为了视觉效果，每根辐条的截面都是变厚度设计，靠近轮心安装座的位置辐条厚度更大，向轮辋边缘延伸时逐步收窄厚度，这样的结构可以在降低整体重量的同时，保证辐条承受侧向力、纵向冲击时的结构刚性，过弯时轮胎受到的侧向载荷可以通过辐条均匀传递到中心安装座，不会出现辐条形变过大导致的轮辋偏摆，影响操控精准度。

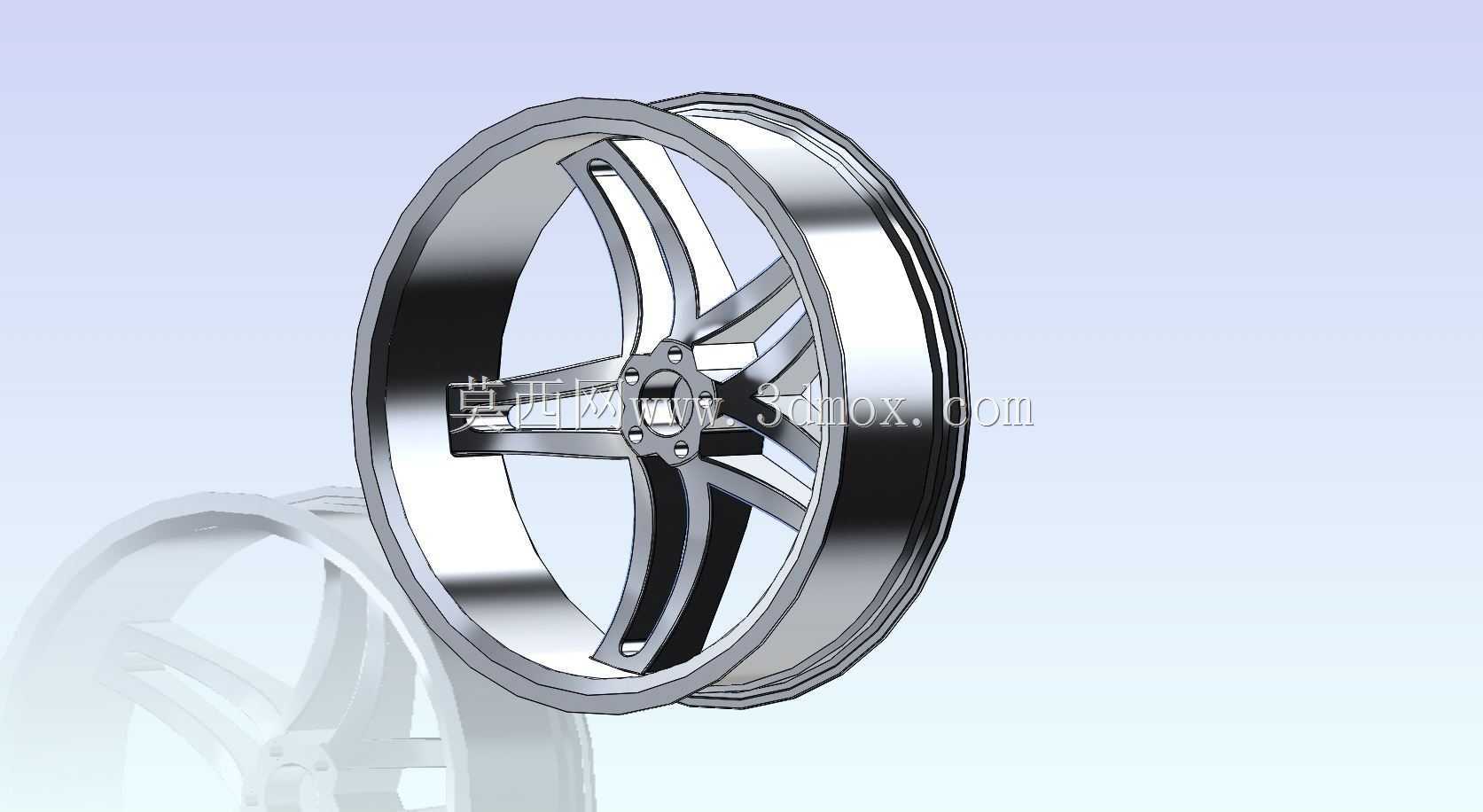

　　轮辋部分的尺寸设计严格匹配对应规格的真空轮胎，胎圈座的直径、轮缘的高度都符合乘用车轮辋的通用规范，保证轮胎安装后气密性达标，不会出现慢漏气的问题，同时轮辋内侧预留了平衡块的安装位置，不管是粘贴式还是卡扣式平衡块都有足够的安装空间，做动平衡时可以方便调整配重，避免高速行驶时车轮出现跳动。轮辐背面的造型做了掏空处理，不是完全实心的结构，这部分的掏空区域经过受力校核，避开了应力集中的路径，既可以减少材料用量降低簧下质量，也能给刹车系统留出足够的散热空间，激烈驾驶时刹车卡钳和刹车盘产生的热量可以通过辐条之间的空隙快速流通，避免热量堆积导致刹车热衰减，同时也能避开大尺寸多活塞刹车卡钳的安装边界，不会出现轮毂装车后蹭卡钳的问题。

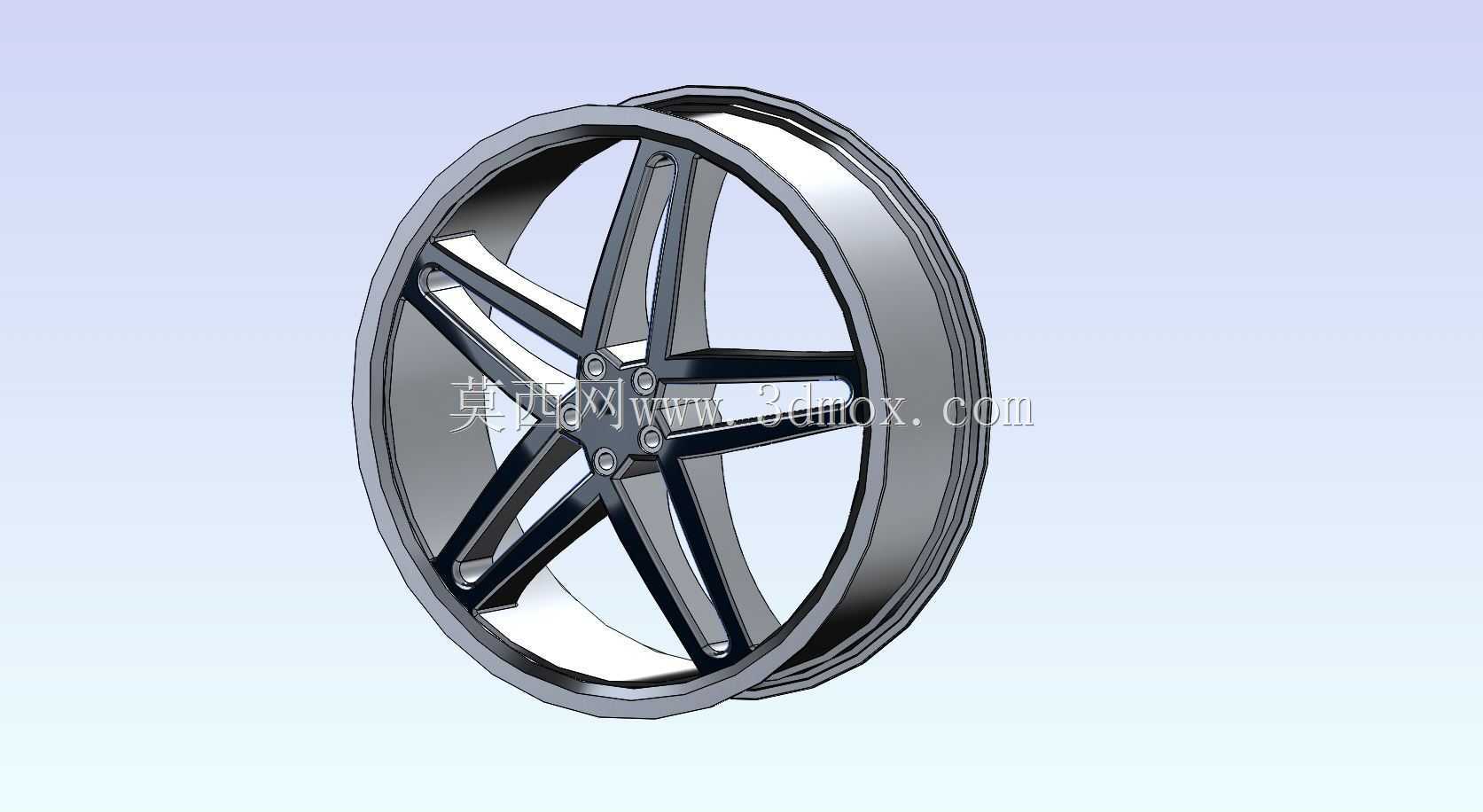

　　设计过程中先确定轮心安装面的基准，所有辐条的阵列都以中心孔轴线为基准，保证五个辐条的角度分布均匀，每个辐条的表面做了顺滑的曲面过渡，没有尖锐的棱角，一方面是降低行驶时的风阻，另一方面也避免应力集中在棱角位置，在经过颠簸路面受到冲击时出现裂纹。中心安装座的接触面设计成平整的加工面，和轴头安装面完全贴合，保证锁紧后轮毂的端面跳动量控制在合理范围内，不会出现刹车时方向盘抖动的问题。气门嘴的安装孔位置设置在两根辐条之间的轮辋区域，避开辐条的遮挡，方便后续充气和胎压监测传感器的安装，不会出现充气时操作空间不足的问题。

　　从结构强度的角度考虑，辐条和轮辋连接的位置做了圆角过渡，这个位置是轮毂受力的关键节点，车辆经过减速带或者坑洼路面时，轮胎受到的纵向冲击会先传递到轮辋，再通过这个连接位置传递到辐条，足够大的过渡圆角可以分散应力，避免长期交变载荷下出现疲劳裂纹。轮缘部分做了加厚处理，日常行驶中如果不小心蹭到路肩，加厚的轮缘可以避免轮辋直接变形，保护轮胎胎侧不会被割伤，同时轮缘的造型也兼顾了视觉效果，亮面切削的造型和辐条的深色表面形成对比，符合运动车型的外观需求。

　　这类轮毂的安装偏距也是设计时需要重点考量的参数，偏距的数值直接决定了车轮装车后的轮距变化，合适的偏距可以让车轮和翼子板齐平，既不会因为偏距过小导致车轮突出翼子板造成甩泥，也不会因为偏距过大导致轮毂蹭到避震或者悬挂摆臂，同时保证车轮的转动轨迹在轮拱内部，打满方向时不会蹭到翼子板内衬。整个建模过程中所有的安装尺寸都做了参数化关联，如果需要适配不同车型的参数，可以直接调整中心孔、PCD、偏距这些核心参数，快速生成对应规格的轮毂模型，不需要重新搭建整体曲面结构，提升后续同系列不同规格产品的设计效率。
