日东精工真空取钉夹爪锁付主轴结构

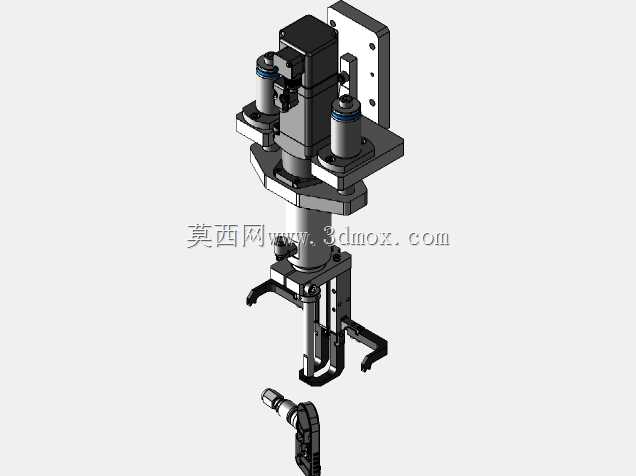

这套锁付主轴结构多用于消费电子组装、小家电总装、汽车小零部件装配线的自动锁螺丝工位，是桌面式锁螺丝机、在线式自动锁付设备的核心执行端部件，区别于普通吹气式送钉锁付结构，它集成了真空取钉与夹爪保持功能，能适配M1-M3规格的微型螺丝，解决小规格螺丝吹气送钉易卡料、吸附易偏位的痛点。从结构布局来看，整套组件采用立式同轴排布，上部为驱动动力段，搭载的伺服驱动单元可精准控制锁付扭矩与转速，输出轴通过联轴器连接下部的批杆组件，批杆外围设置真空吸附腔，腔侧预留真空气路接口，可外接负压发生器，在取钉位通过负压将螺丝吸附在批头端部，避免螺丝移位。批杆下部配置两爪式夹爪保持机构，夹爪通过微型弹簧提供预紧力，在螺丝吸附到位后，夹爪会收拢抱住螺丝杆部，在批杆下行锁付的过程中，夹爪始终对螺丝起到导向扶正作用，直到螺丝完全拧入工件螺纹孔后，夹爪才会随主轴上行复位，这套结构能有效避免锁付过程中螺丝晃荡、歪牙、浮锁的问题。安装层面，主轴中部设置带定位销孔的方形安装法兰，法兰上的四个安装孔呈对称分布，可直接固定在锁螺丝设备的Z轴滑台安装板上，安装法兰与上部驱动单元之间设置了缓冲连接座，内置微型压缩弹簧，可在锁付接触工件时提供3-5mm的缓冲行程，避免硬接触损伤批头或工件表面。两侧对称布置的圆柱形部件为真空回路的缓冲储气腔，可稳定负压压力，避免多工位同时作业时负压波动导致螺丝掉落，储气腔通过快插接头与外部真空气管连接，拆装维护十分便捷。夹爪组件的开合行程可通过上部的调节螺母进行微调，适配不同杆径的螺丝，批杆采用快拆式结构，更换不同规格批头时无需拆解整个主轴，只需松开下部的锁紧套即可完成更换，能快速适配不同槽型的螺丝锁付需求。整套结构的所有运动部件均做了同轴度校验，批杆的径向跳动量控制在0.02mm以内，保证锁付时的对中精度，夹爪的夹持面做了硬质氧化处理，耐磨性能优异，长期使用不会出现夹痕或磨损导致的夹持不稳问题。在实际产线应用中，这套主轴可搭配多轴运动平台，完成平面内任意位置的螺丝锁付作业，单颗螺丝锁付周期可控制在1.2秒以内，锁付扭矩精度可达±3%，能满足大部分精密装配场景的工艺要求，相比普通吸附式锁付主轴，它的夹爪保持结构可适配长度与直径比大于3的长微型螺丝，不会出现螺丝歪斜掉落的情况，适用的螺丝规格范围更广。
