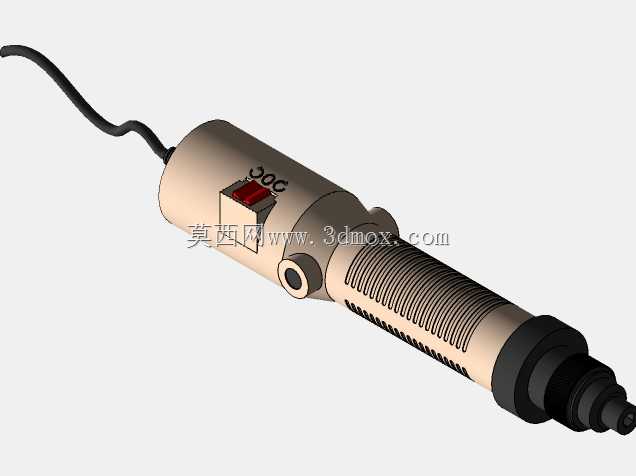

带扭矩调节离合变速的直柄电动螺丝刀

这款直柄电动螺丝刀的三维结构还原，完全贴合电子装配、小家电组装、小五金件锁付这类高频小扭矩作业场景的实际使用需求，区别于大扭矩冲击类电动工具，它的核心设计围绕精准锁付、长时间手持操作不疲劳展开。从结构布局来看，整机采用同轴直柄排布，动力段、控制段、握持段、输出段沿轴向依次布置，没有多余的突出结构，整机最大外径控制在42mm以内，长度不超过230mm，尾部出线做了防弯折的应力释放结构，在工位密集的装配流水线作业时，不会因为工具外形剐蹭周边物料或工装，狭窄工位操作也能灵活调整角度。握持段做了细密的周向防滑滚纹，滚纹深度0.3mm、间距1.2mm，既保证戴防滑手套操作时的摩擦力，又不会因为纹路过深积攒装配过程中的焊锡渣、螺丝碎屑，日常工位清洁只需要用干布擦拭即可，没有清洁死角。控制开关采用侧置翘板结构，布置在握持区前方的壳体上，开关行程2mm，触发力度控制在12N左右，操作时食指自然搭放就能完成启停控制，长时间反复操作不会造成指部肌肉劳损，开关旁的正反转标识做了凹陷式模刻，不会因为长期摩擦出现标识脱落的问题。核心功能结构上，扭矩调节机构集成在输出端与传动段之间，采用多片式摩擦离合结构，扭矩调节范围覆盖0.1N·m到1.2N·m，调节环做了等距的防滑凹槽，转动调节时每格对应0.1N·m的扭矩增量，有清晰的档位顿挫感，不需要额外的扭矩测试仪就能快速完成常用扭矩档位的切换，当锁付扭矩达到设定值时，离合机构会自动打滑切断动力输出，既不会因为扭矩过大打花螺丝帽、拧裂塑料件安装柱，也不会因为扭矩不足造成螺丝锁付不到位的问题。传动段内置了两级行星减速结构，把电机的高转速低扭矩输出转化为适合螺丝锁付的低转速大扭矩输出，空载输出转速控制在200r/min，既保证锁付效率，又不会因为转速过高造成螺丝滑牙。输出端采用标准的6.35mm六角快换夹头，兼容市面上通用的十字、一字、内六角批头，批头插入后有钢珠卡位锁定，拔插更换只需要向前推动夹头外套即可，不需要额外的辅助工具，换批头时间不超过两秒，适配装配线上频繁更换批头应对不同规格螺丝的作业需求。整机壳体采用分段式装配结构，前后壳体通过止口定位加卡扣连接，关键受力位置加了自攻螺丝加固，日常维护更换碳刷、清理内部积尘时，只需要拆开对应段的壳体即可，不需要完全拆解整机构件，降低了工位日常维护的难度。内部走线全部沿壳体内壁的走线槽布置，压线板在壳体合模时直接压紧线材，不会因为工具长期使用的震动造成线材移位、磨破绝缘层的问题，电气安全间隙全部满足手持电动工具的安全规范要求。
