工业生产用旋转台面转盘结构设计

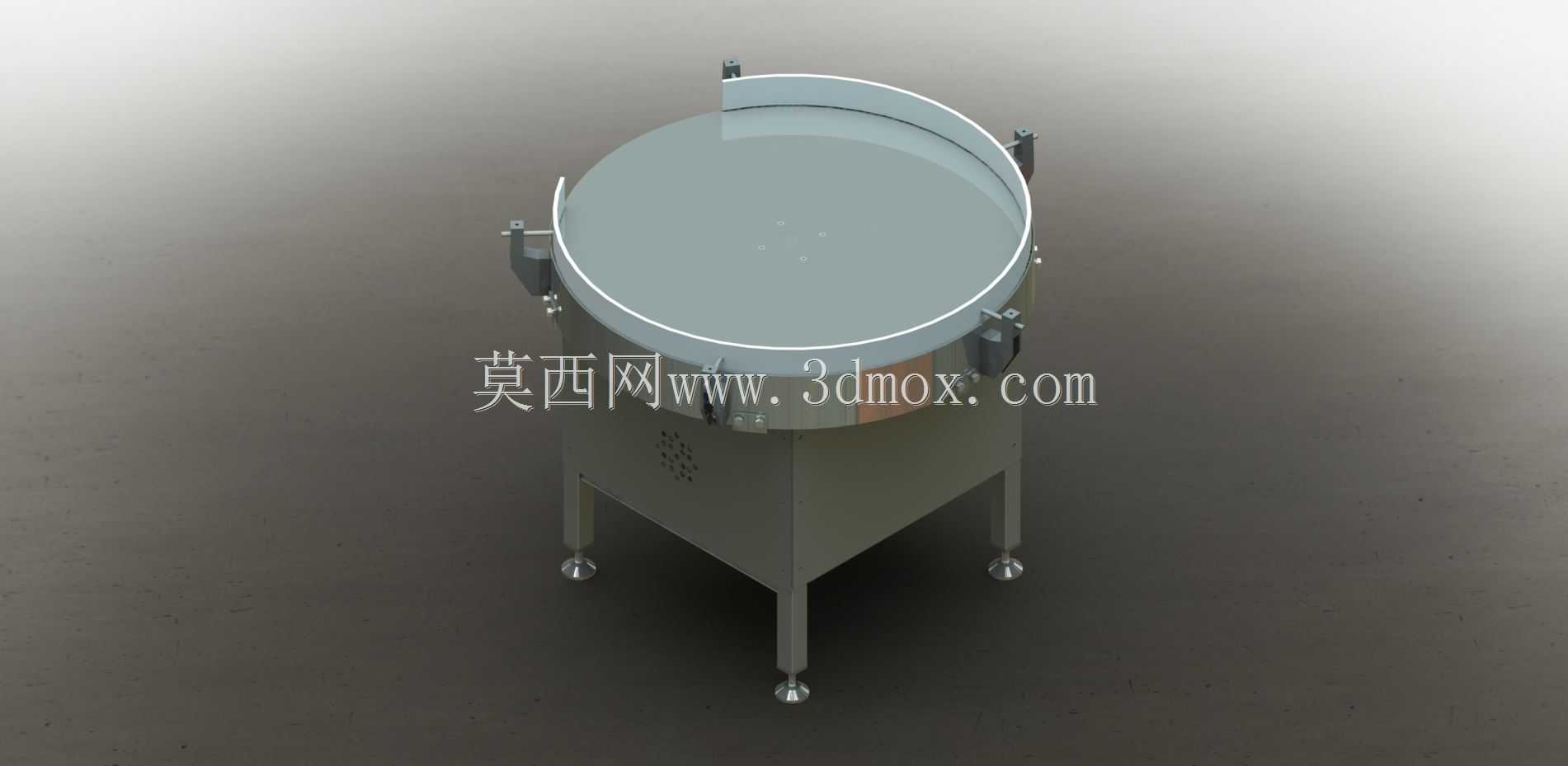

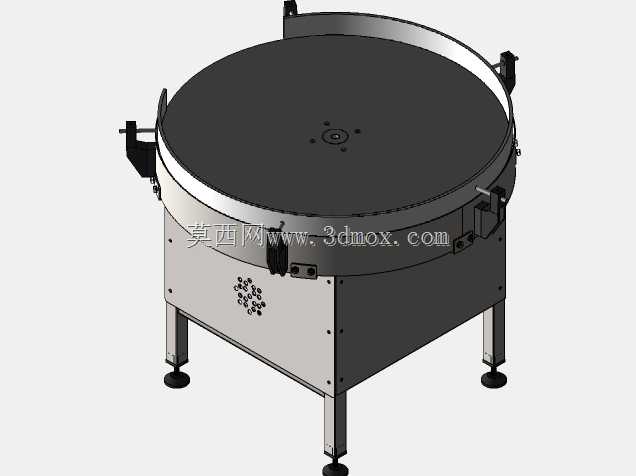

这类旋转台面转盘常被布置在包装、食品加工、小五金分拣等产线的进料端，作为衔接上游散料出料与下游有序加工工位的过渡理料单元，实际生产中可将杂乱堆叠的小型工件通过匀速旋转的离心作用与侧边挡边的导向约束，逐步整理为沿圆周有序排列的状态，方便后续工位的机械手取料、视觉检测或者工位流转作业。从结构设计思路来看，整体采用立式支撑布局，底部设置三根带可调脚杯的支撑腿，可直接放置在车间平整地面上，通过调整脚杯高度来保证转盘台面的水平度，避免旋转过程中工件因台面倾斜出现扎堆滑落的问题，支撑腿之间的柜体部分可容纳驱动电机、减速组件与电气控制元件，既对内部传动部件起到防护作用，也能减少车间粉尘、切削液溅入带来的设备故障。转盘主体采用圆形平面台面设计，边缘设置分段式弧形挡边，挡边通过快拆式卡扣固定在台面周边，可根据待处理工件的外形尺寸调整挡边与台面的间隙，适配不同规格的圆柱状、片状小型工件的理料需求，挡边预留的缺口位置可对接下游输送轨道，让整理完成的工件能够顺着缺口平稳进入下一工序。设计时需要重点关注台面的平面度公差，通常控制在0.2mm/m以内，避免工件在台面上出现卡顿，同时驱动部分采用低转速大扭矩的传动方案，转速可根据产线节拍在0-30rpm范围内调整，保证理料过程平稳无冲击，不会对易刮花的工件表面造成损伤。安装边界方面，设备整体占地为圆形投影范围，支撑腿外接圆直径小于台面直径，预留出周边的操作维护空间，台面高度通常设置在850-950mm区间，匹配常规产线的作业高度，不需要额外搭建增高台架即可对接多数标准输送设备。转盘台面采用耐磨的不锈钢或硬质铝合金材质，表面做哑光处理减少反光，方便配套视觉检测工位的图像采集，侧边挡边采用光滑的非金属材质，降低工件与挡边接触时的摩擦噪音与磨损量。实际选型时需要根据待处理工件的单重与总堆积重量核算驱动扭矩，避免长时间重载运行出现电机过热停转的问题，同时支撑脚杯需要配备防滑橡胶垫，减少设备运行时的振动传递，保证周边工位的作业精度。
