立式法兰连接管式换热装置结构设计

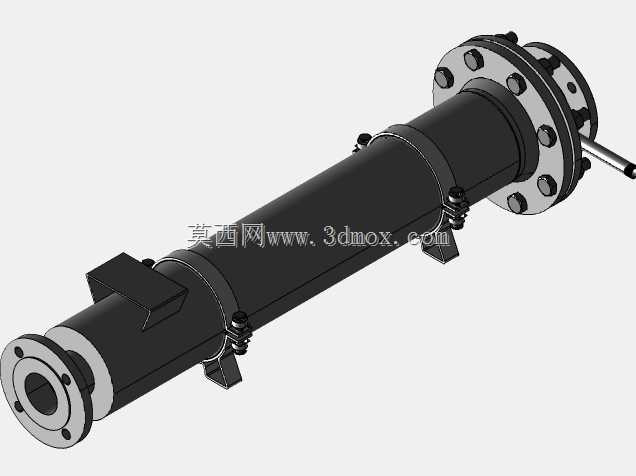

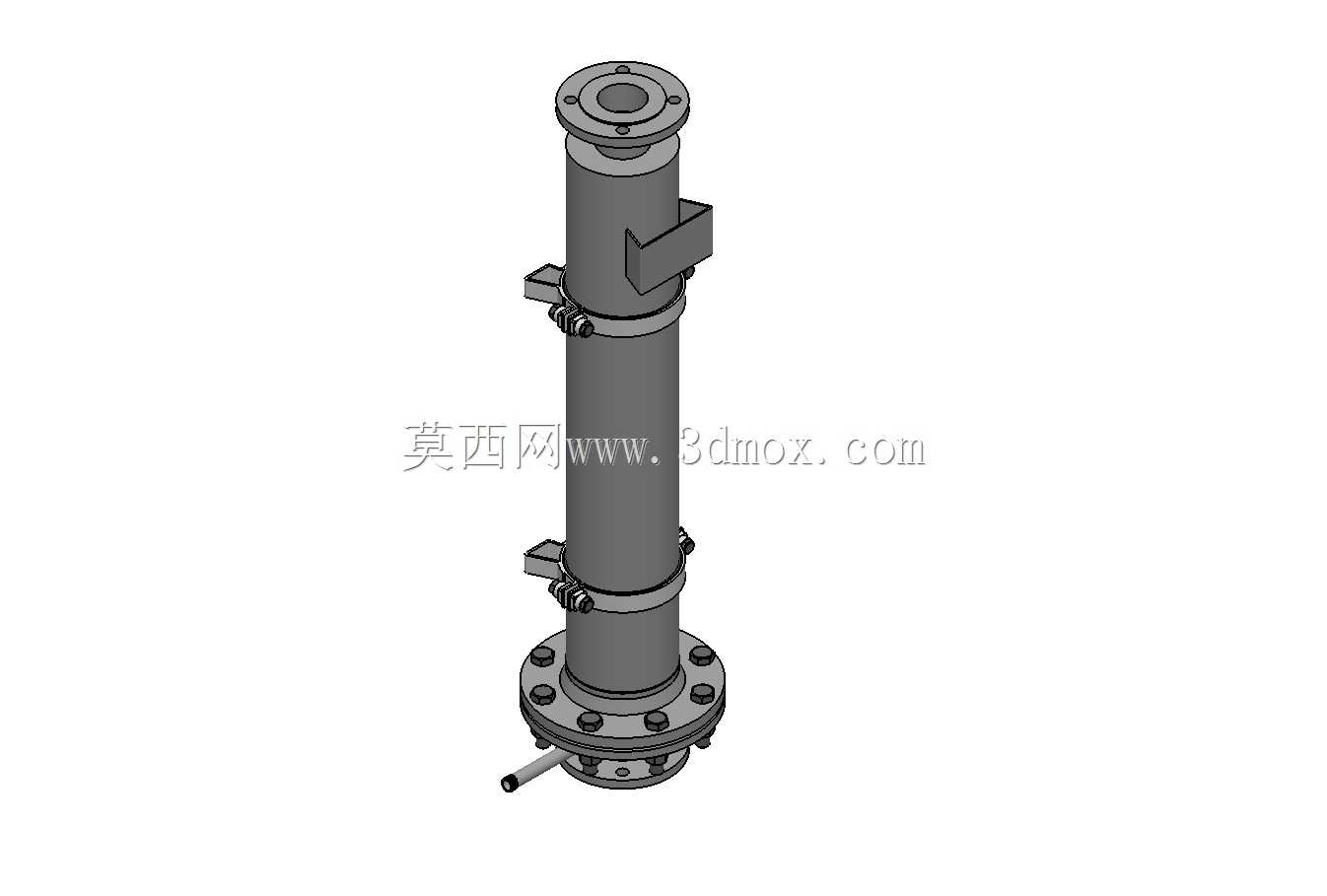

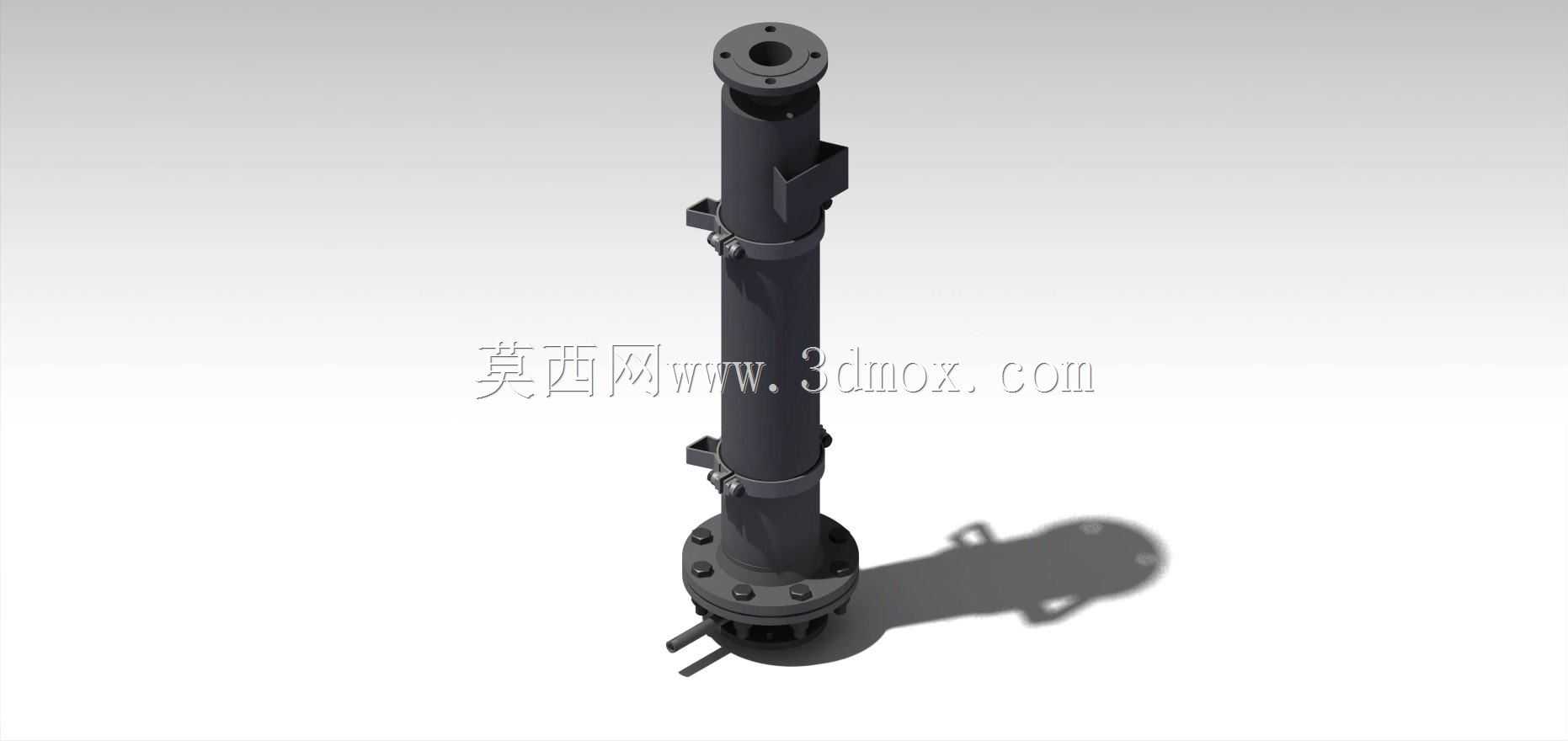

该立式换热结构在化工、食品加工、暖通配套的流体换热工况中应用广泛，主要用于两种不同温度流体之间的热量传递，实现工艺介质的升温、降温或者余热回收，适配中小流量的流体换热场景，可直接串联在工艺管路中使用，不需要额外搭建大型安装框架。从结构设计来看，整体采用立式长筒布局，上下两端均采用带螺栓孔的法兰结构作为安装对接界面，法兰端面预留标准螺栓排布孔位，可直接与同规格的工艺管路法兰配对，通过螺栓紧固实现密封连接，安装时仅需保证筒体垂直于管路对接面，即可完成主体固定，安装边界清晰，不需要额外预留过大的侧向操作空间，仅需在侧面接口位置预留管路连接的操作余量即可。筒体侧面设置有两个侧向的介质接口，分别对应换热介质的进出通道，接口位置做了局部加强结构，避免管路连接时的应力集中导致筒体变形，底部还设置了一个小口径的排净接口，用于设备停机检修时排空筒体内残留的介质，防止残留介质长期滞留腐蚀筒体内部结构。设计过程中优先考虑了筒体的承压能力，筒身采用等径直管段设计，减少变径带来的应力突变，侧面的固定卡箍结构用于内部换热管束的轴向定位，避免设备运行过程中内部管束受流体冲击产生位移，影响换热效率。上下法兰的密封面采用平面密封结构，适配常规的非金属密封垫片，可满足中低压工况下的密封要求，不需要采用加工难度更高的凹凸面或者榫槽密封面，降低了加工和后期维护的成本。在实际选型适配时，可根据处理的介质流量、换热负荷调整筒身长度和内部换热管的数量，该结构的外部安装尺寸保持统一，不需要改动外部管路的对接位置即可完成适配，对于现有工艺线的升级改造十分友好。筒体外部没有多余的突出结构，除了必要的侧向接口和定位卡箍，整体外轮廓规整，便于外部做保温层包覆，减少换热过程中的热量损耗，侧面接口的朝向可根据现场管路布局调整安装角度，不需要重新加工筒体结构，适配不同的现场安装条件。
