车载驻车超声波测距传感器结构

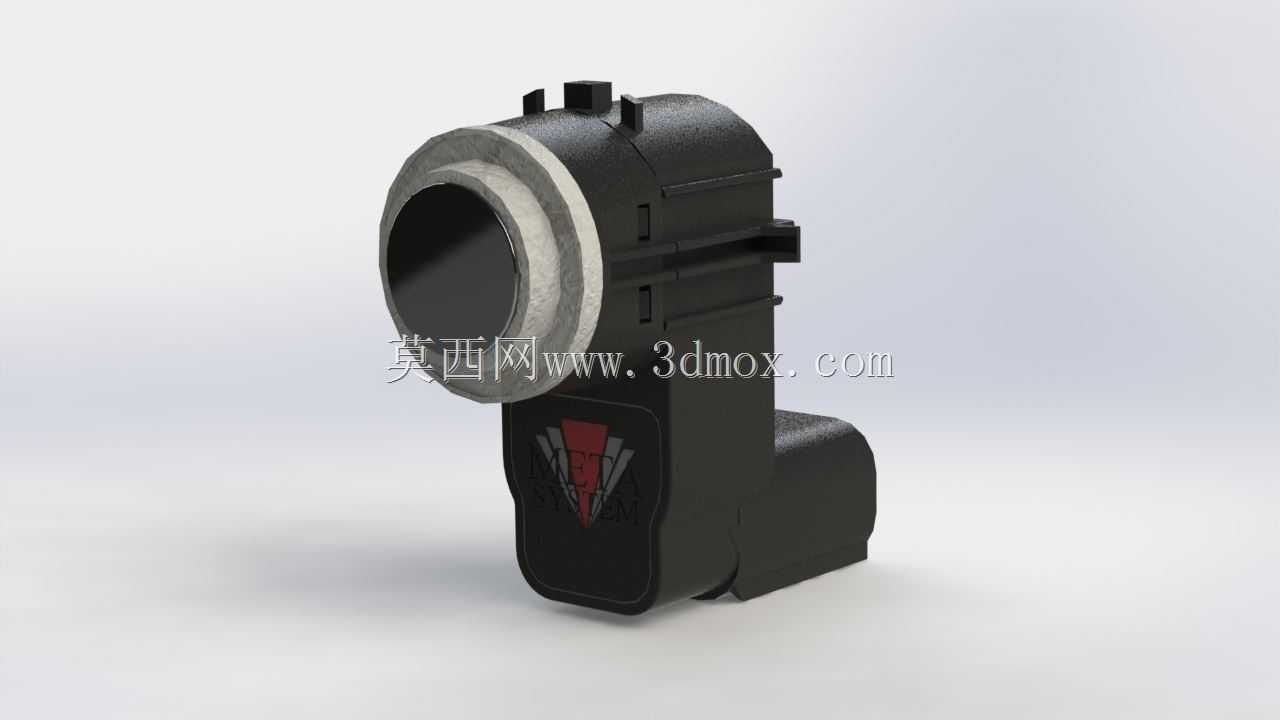

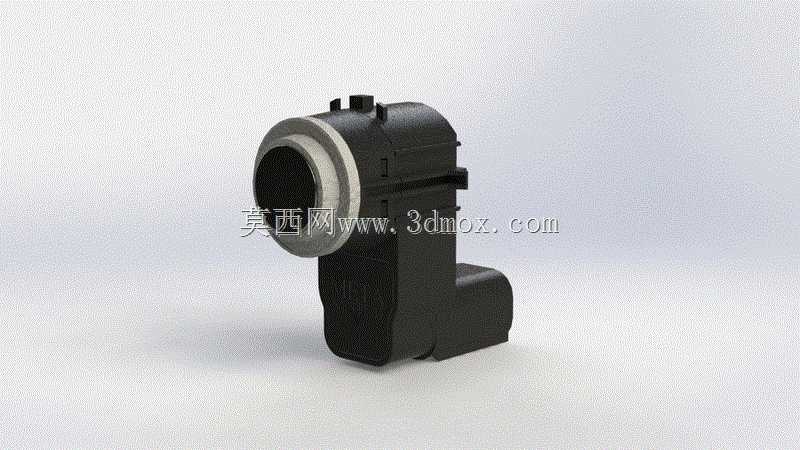

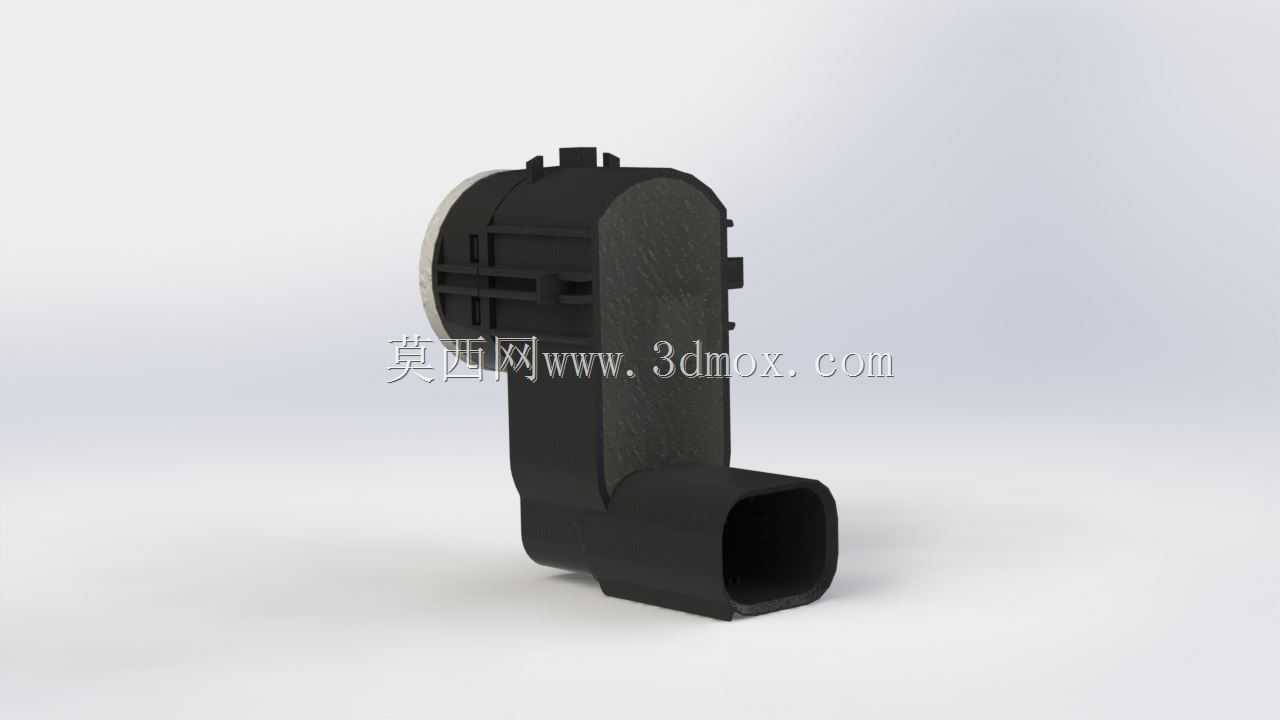

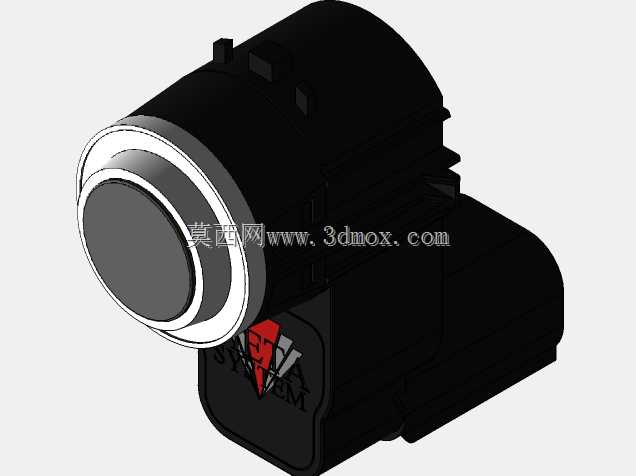

这款超声波传感器主要应用于乘用车辆、商用卡车的驻车辅助系统中，作为泊车距离探测的核心感知部件，可在车辆低速挪车、倒车入库、侧方停靠的场景下，实时探测车身与周边障碍物的距离，将距离信号转化为电信号传输至整车控制器，为驾驶员提供距离预警提示，部分搭载自动泊车功能的车型也会将该传感器的探测数据作为泊车路径规划的核心参考依据。从结构设计来看，该传感器采用探头与壳体一体化的注塑成型结构，前端环形金属圈为探头的声学匹配层安装位，可保证超声波发射与接收的角度一致性，探测波束角控制在合理范围内，避免相邻传感器之间出现信号串扰问题。壳体部分采用耐候性工程塑料注塑成型，可适应车辆保险杠安装位的高低温环境、泥水飞溅、道路盐蚀等复杂工况，壳体侧面的卡扣结构为快装式设计，无需额外紧固件即可卡入保险杠预留的安装孔位，安装孔的适配尺寸经过多轮校核，可兼容多数主流车型的保险杠安装孔径，安装后探头端面与保险杠外表面齐平，既保证外观一致性，也不会因为突出或凹陷影响探测精度。传感器尾部的出线端采用密封式结构，可满足车载电子部件的防水防尘等级要求，避免高压洗车、雨天行驶时水汽进入壳体内部损坏电路。在设计思路上，该结构优先考虑车载工况的可靠性，探头的谐振频率经过匹配调校，可在户外复杂声学环境下过滤无关噪声，保证障碍物探测的准确率，壳体的加强筋布局兼顾结构强度与轻量化要求，不会在长期车辆振动过程中出现壳体开裂、探头移位的问题。安装边界方面，该传感器的轴向安装深度预留了保险杠壁厚的适配空间，安装时无需在保险杠后方预留过多冗余空间，适配不同厚度的保险杠安装需求，探头的朝向角度可通过卡扣的微调结构进行小范围调整，保证不同车型安装后探测波束覆盖范围符合设计要求。这类超声波传感器除了驻车辅助场景外，也可拓展应用于低速无人配送车、工程作业车辆的近距离障碍物探测场景，结构的通用性较强，可通过调整接线定义适配不同的控制器信号要求。
