电机皮带轮适配器注塑成型模具结构

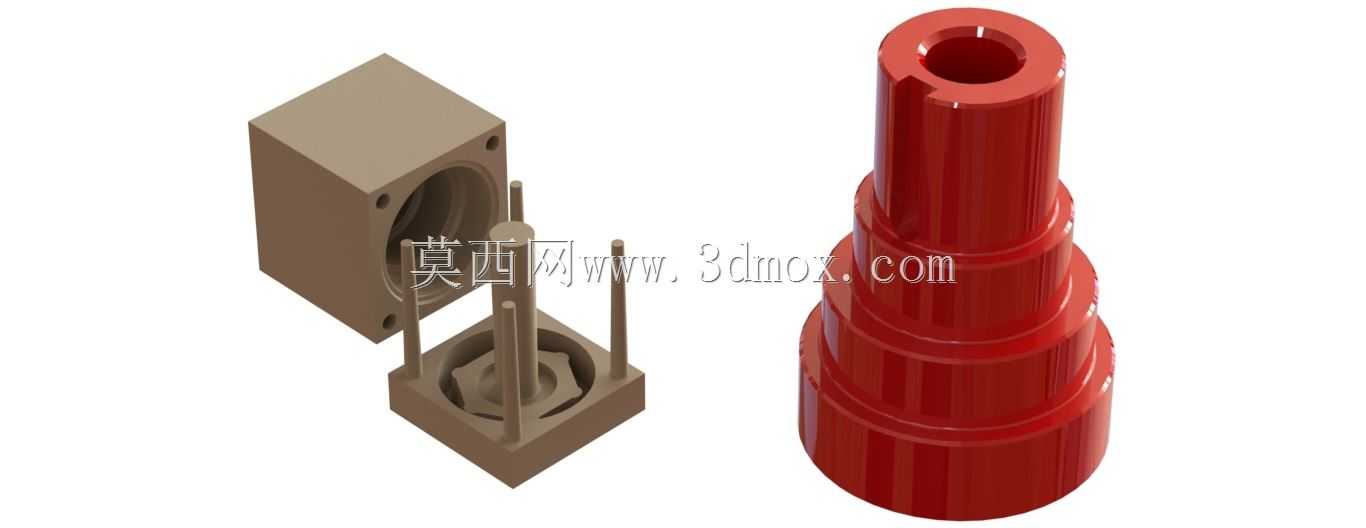

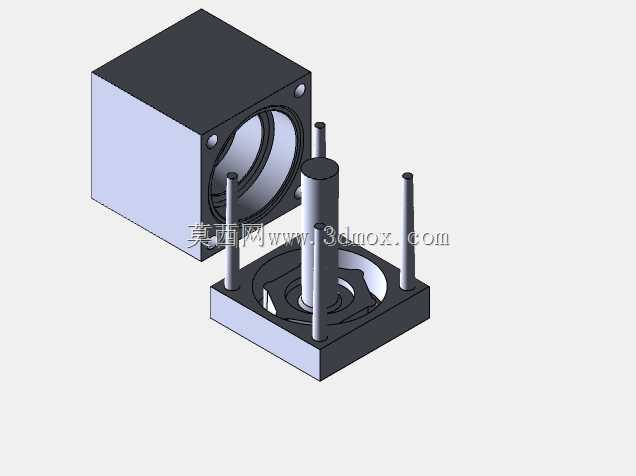

这套模具结构针对电机皮带轮适配器的批量注塑生产设计，适配小功率传动场景下的皮带轮连接配件成型需求，这类配件多用于小型动力传输单元中，实现电机输出轴与不同规格皮带轮的过渡连接，补偿轴径差、传递额定扭矩，同时保证皮带轮的安装同轴度，避免传动过程中出现皮带跳动、偏磨的问题。从结构布局来看，模具采用侧浇口进料的两板模结构，分型面设置在适配器法兰端面位置，开模后塑件留在动模侧，由顶杆机构完成脱模，四根对称布置的导柱导套承担合模导向功能，合模过程中可自动校正动定模的同轴度偏差，避免型腔错位导致的塑件壁厚不均问题。成型部分分为型腔与型芯两大模块，型腔负责成型适配器外轮廓的阶梯轴结构，不同直径的阶梯段对应不同规格皮带轮的安装定位止口，各阶梯段的过渡圆角做了R0.5-R1的圆滑处理，既可以降低注塑时的熔体流动阻力，减少填充缺料的风险，也能避免塑件转角处的应力集中，提升配件在传动负载下的结构强度。型芯部分负责成型适配器的内孔结构，内孔与电机输出轴采用间隙配合，尺寸公差控制在H7等级，保证装配时的顺畅性同时减少配合间隙带来的传动晃动。模具的安装边界适配常规120吨级卧式注塑机的拉杆间距，模架采用标准龙记模架规格，定模侧定位圈与注塑机定位孔配合间隙控制在0.1mm以内，保证主流道与注塑机喷嘴的对中精度，浇口套的球面半径比喷嘴球面半径大2mm，避免注塑料流溢边。冷却水道采用环形布置在型腔与型芯周边，水道直径8mm，距离成型面的距离保持在12-15mm之间，保证冷却均匀性，减少塑件成型后的翘曲变形，成型周期可控制在25秒以内，适配批量生产的效率要求。顶出机构采用圆形顶杆，顶杆位置布置在塑件法兰端面的非配合面位置，顶出痕迹不影响后续配件的装配精度，复位杆配合弹簧实现合模过程中的顶出机构自动复位，避免合模时顶杆与型腔发生碰撞损坏。整套模具的成型零件采用S136模具钢制作，淬火硬度达到HRC48-52，表面抛光至Ra0.8，既可以满足透明或彩色工程塑料的成型表面要求，也具备足够的耐磨性，满足大批量生产的寿命要求，可适配ABS、增强尼龙等常用传动配件塑料的注塑成型工艺。
