农业机具红色方管悬挂连接梁结构

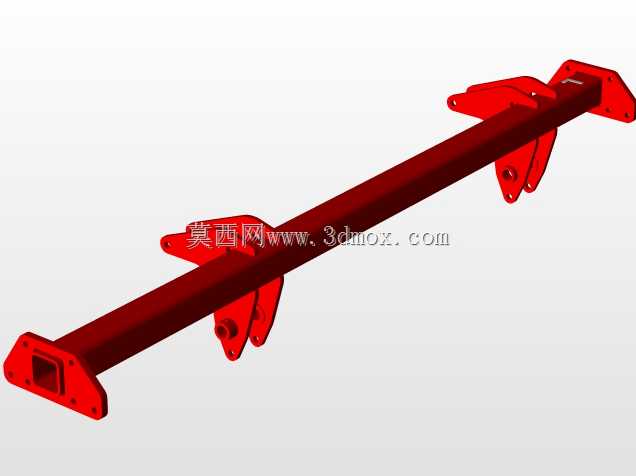

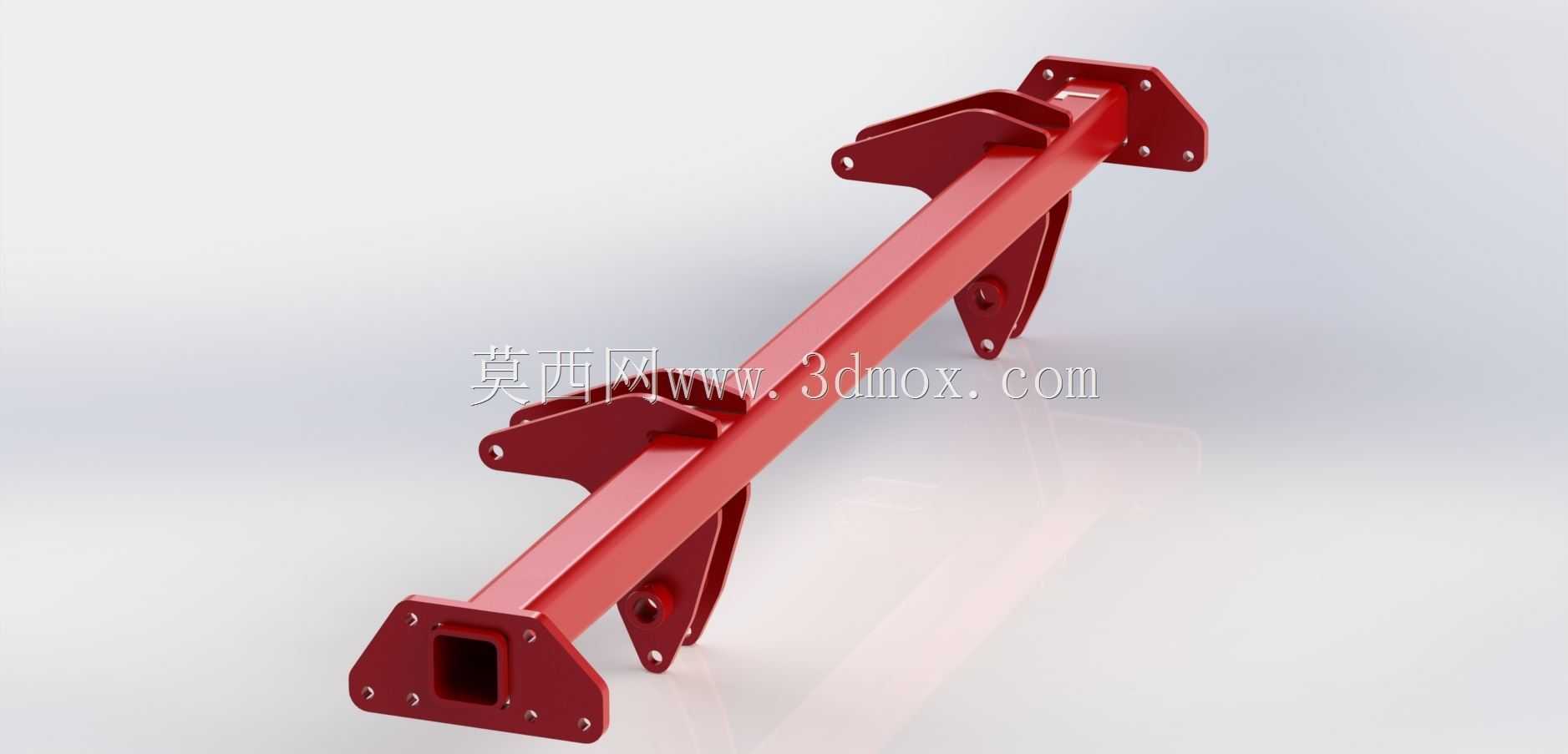

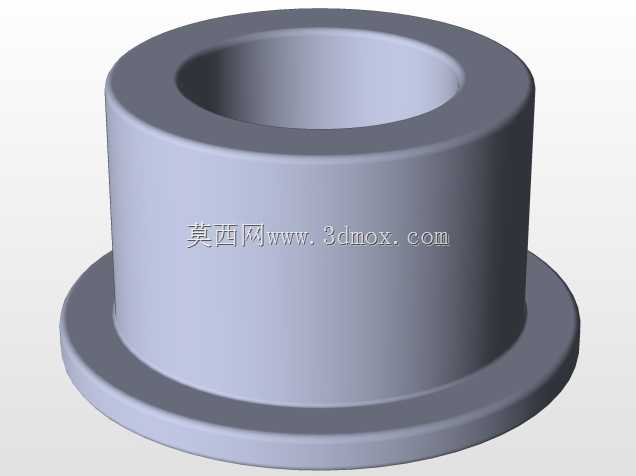

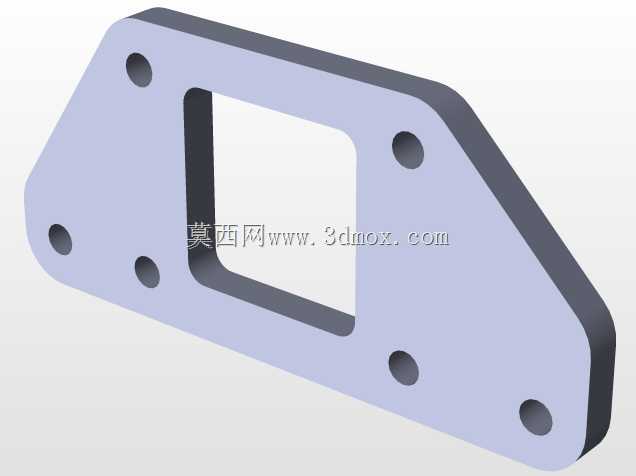

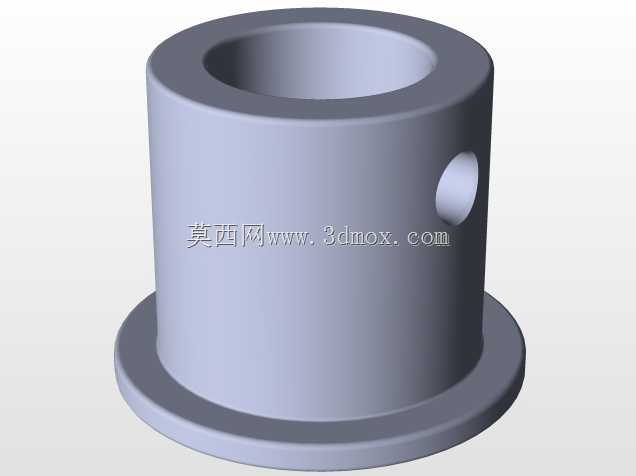

这类红色方管连接梁是耕整地类农业机具上的核心悬挂承载构件，主要适配拖拉机后三点悬挂系统，承担机具与动力主机之间的载荷传递、作业姿态保持作用，在旋耕机、灭茬机、播种机的机架总成中都能见到同类型结构的应用。从结构设计逻辑来看，主体选用矩形截面空心方管作为主梁，是兼顾轻量化与抗弯抗扭性能的典型选型，方管的封闭截面特性在田间作业承受交变冲击载荷时，相比开口型钢能更好地抵抗扭转形变，避免长期作业后出现机架开焊、变形的问题。梁体两端焊接的带安装孔法兰端板，是用来对接机具侧边的传动箱或者侧板组件，端板上的孔位按照标准螺栓间距排布，安装时可以通过穿装高强度螺栓实现与两侧部件的刚性连接，端板与方管衔接处做了三角加强筋焊接，能分散端部的集中应力，避免重载工况下焊缝撕裂。沿梁体长度方向分布的几组带孔折弯吊耳，是用来挂载作业部件、调节杆件或者限深机构的安装基座，吊耳的折弯角度经过匹配计算，保证挂载的部件作业时与地面保持合理夹角，吊耳上的安装孔预留了足够的调节余量，方便装配时微调部件位置，抵消焊接加工带来的尺寸误差。设计时特意在装配基准位置做了对位标识，也就是结构说明里提到的L、R对位标记，能让现场装配人员快速区分左右安装方向，减少错装概率，提升总装效率。从安装边界来看，梁体的整体长度匹配常用幅宽耕整机具的机架宽度，两端法兰的安装面平面度有严格公差要求，装配后能保证两侧部件的同轴度，避免传动部件出现偏载磨损；所有外露焊接部位都做了抛丸除锈后喷红漆处理，适配田间高湿、多腐殖质的作业环境，延缓构件锈蚀速度，延长整机使用寿命。这类构件在建模时需要重点核对各吊耳的孔位同轴度、法兰端板的垂直度，以及方管主体的直线度公差，保证加工出的实物能直接适配总装，不需要现场二次配焊修磨。
