法兰安装式红色壳体倍力传动装置

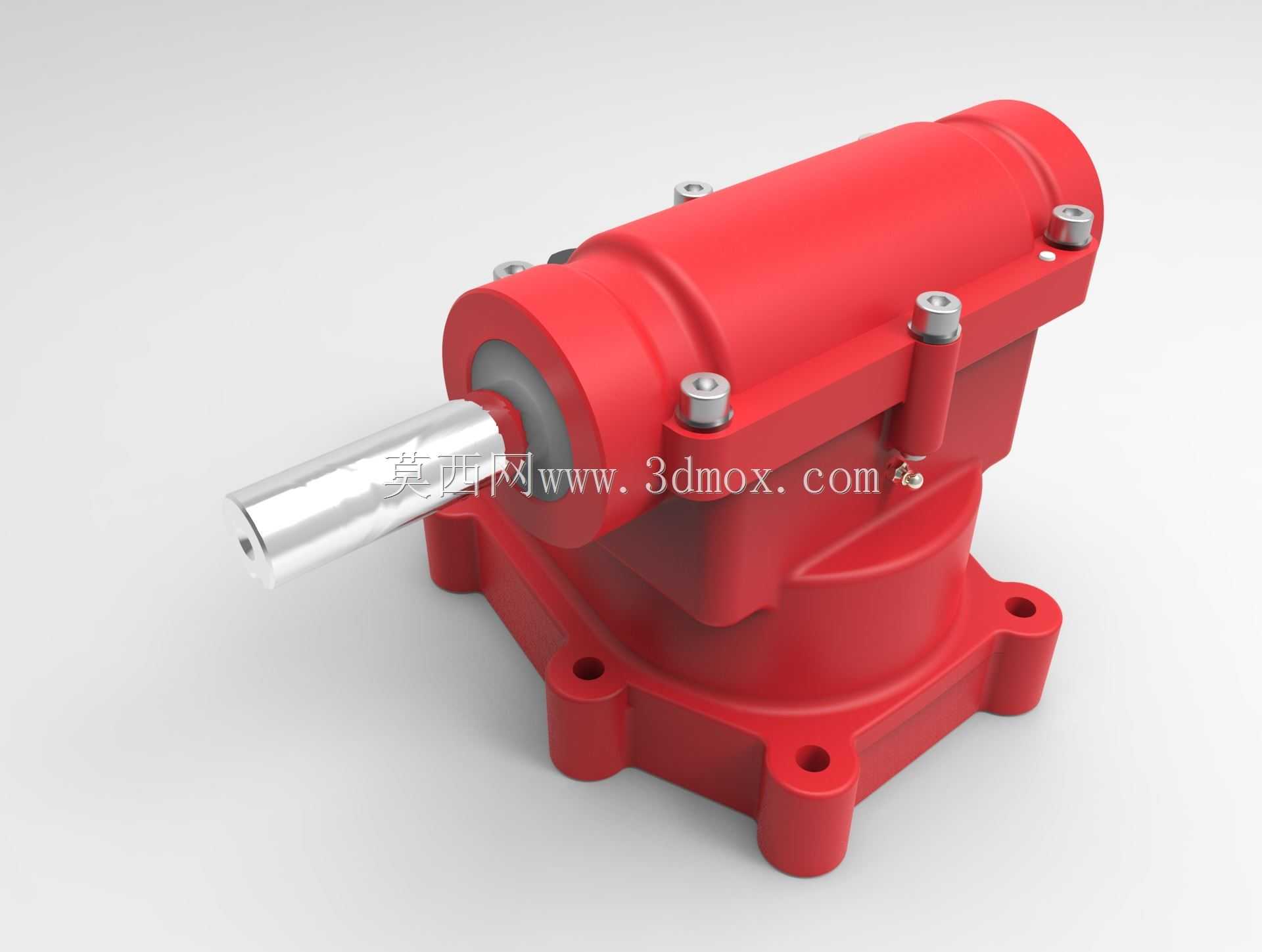

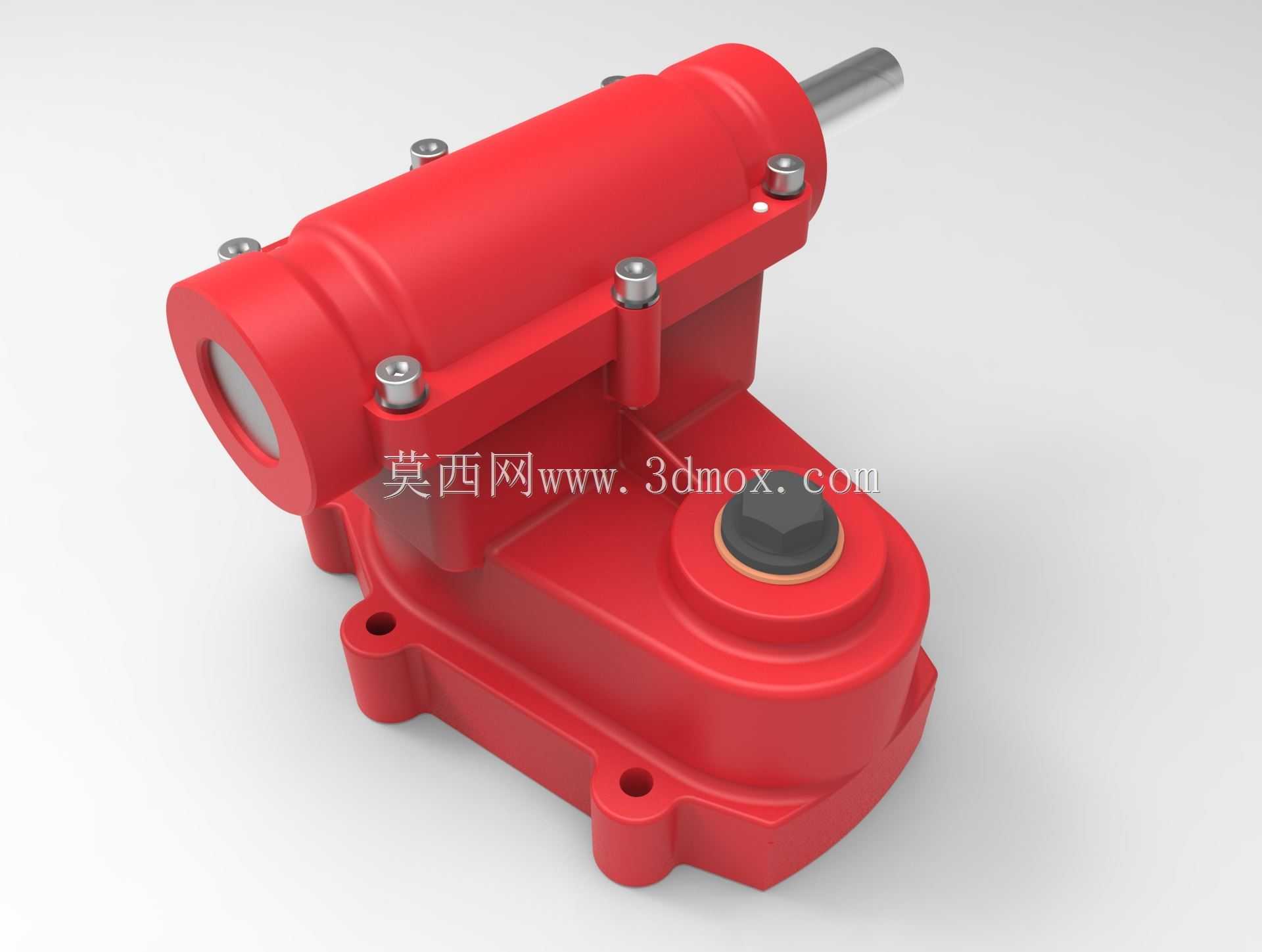

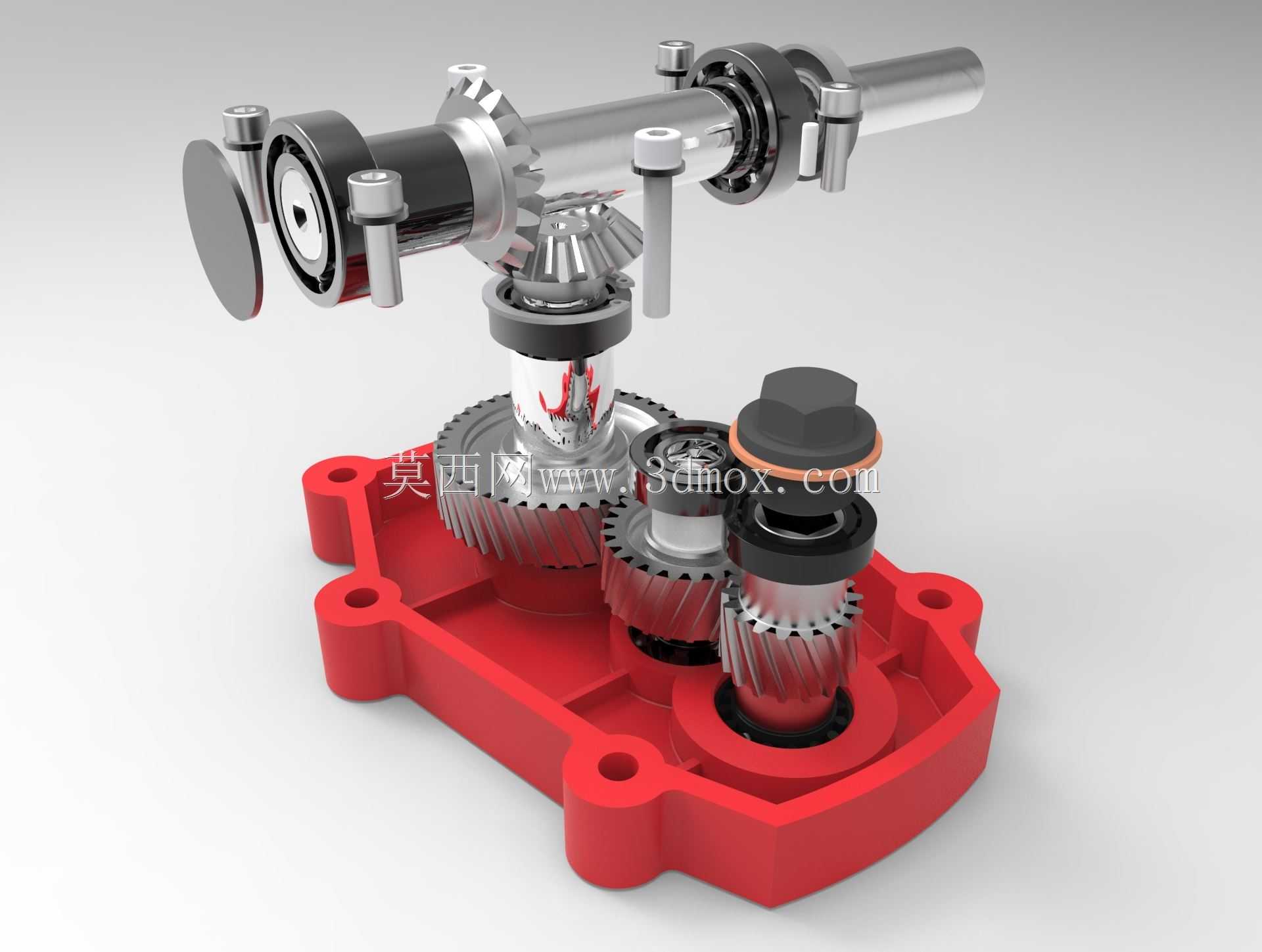

这款倍力传动装置常被集成在各类需要转速匹配、扭矩放大的工业传动链路中，在小型自动化生产线的动力输出端、精密检测设备的进给传动段、轻工包装机械的执行机构驱动侧都能见到这类结构的身影，它的核心作用是在不更换主驱动电机的前提下，通过内部齿轮组的啮合传动，实现输入转速与输出转速的比例调整，同时匹配对应工况的扭矩输出需求，弥补标准动力源参数与实际负载需求不匹配的问题。从结构设计来看，整体采用一体化铸造成型的红色壳体，壳体底部设置四个带安装孔的凸台式支脚，支脚安装面做了铣平加工，保证安装时的平面度要求，安装孔的孔位公差按照中等精度传动件的安装标准设计，既可以直接通过螺栓固定在设备的安装基板上，也能适配带定位销的安装场景，避免长期运行出现壳体移位。输入轴采用外露式光轴设计，轴端预留了径向顶丝孔，方便与联轴器、带轮等传动连接件做锁紧固定，轴伸长度经过核算，既保证连接件的装配空间，又不会因为轴伸过长带来额外的悬臂弯矩，影响内部轴承的使用寿命。壳体上下分箱面采用止口定位结构，配合一圈内六角螺栓做锁紧密封，分箱面处预留了密封胶涂覆槽，既可以防止内部润滑脂泄漏，也能阻挡外界粉尘、切削液等杂质进入壳体内部侵蚀齿轮与轴承。壳体上部设置了两个对称的工艺凸台，凸台上加工有内螺纹孔，可用于安装透气塞或者注油嘴，方便后期维护时补充润滑介质，也能平衡壳体内部因运行升温产生的气压差。内部传动结构采用定轴齿轮组布局，齿轮参数经过模数、齿数的匹配计算，保证传动比准确，同时齿轮啮合侧隙控制在合理范围，既避免卡滞，又能降低正反转切换时的回程误差。输出端的轴承采用跨距式布置，能承受一定的径向负载与少量轴向负载，适配多数直连驱动的场景，不需要额外加装支撑座。整个装置的外形轮廓做了圆角过渡处理，没有尖锐的棱角，既避免铸造应力集中，也能减少安装调试过程中磕碰划伤的风险，壳体表面做了喷塑处理，具备基础的防锈耐蚀能力，能适应普通车间的工作环境。在做三维建模时，所有安装孔位、轴伸尺寸、支脚定位尺寸都严格按照实物测绘的参数还原，分箱面的止口配合尺寸、螺栓孔的位置度都做了公差标注参考，方便设计人员直接将该模型导入自己的设备装配体中做干涉检查，也能直接用于安装板的孔位设计，减少二次测绘的工作量。
