农业机械悬挂连接支撑构件

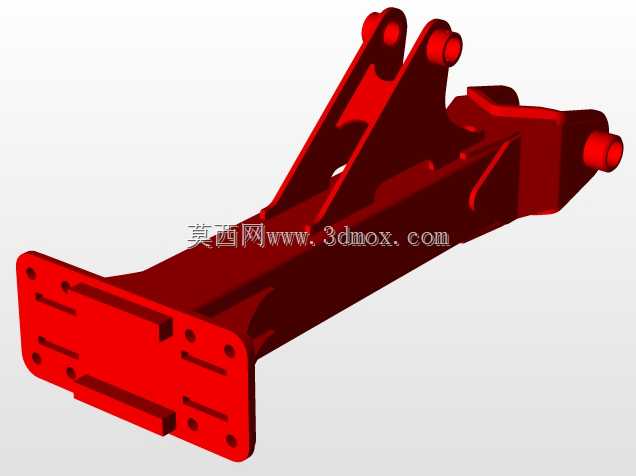

该构件属于农用动力机械的后悬挂连接承载部件，主要匹配轮式拖拉机的后悬挂系统使用，承担农机具与动力主机之间的载荷传递、铰接摆动功能，是连接犁具、旋耕机、播种机等后置作业机具的核心受力结构件。从结构设计来看，构件主体采用箱型变截面设计，靠近主机安装端为带多组安装孔的平板法兰结构，法兰面预留的沉孔与通孔分别对应螺栓锁紧与定位销安装需求，安装面的平面度公差控制在0.1mm以内，保证与拖拉机后悬挂提升臂端面的贴合度，避免长期受交变载荷出现连接松动。构件中段为渐变收窄的箱型梁结构，内部设置有三角加强筋连接上下翼面，在不额外增加整体壁厚的前提下提升了抗扭、抗弯截面系数，能够承受作业过程中地面传递的垂直冲击载荷与水平方向的牵引阻力，避免重载作业时出现结构变形。构件远端设置有两组同轴铰接耳板与一个侧置铰接轴，耳板内孔预留了衬套安装余量，铰接孔的同轴度公差控制在0.05mm以内，既可以通过销轴与作业机具的上拉杆连接，侧置轴位也可匹配下拉杆的限位摆臂，保证作业时机具能够随地面起伏实现一定角度的上下、左右摆动，适配不平整地块的作业需求。在实际田间作业场景中，该构件需要承受的载荷类型较为复杂，旋耕作业时会持续受到高频振动载荷，带犁深翻作业时会承受瞬时的冲击牵引载荷，因此设计时在铰接位置与法兰安装位置都做了圆角过渡处理，避免应力集中导致的疲劳开裂，整体结构的壁厚分布根据有限元受力分析结果做了差异化调整，高应力区域壁厚比非受力区域厚3mm，在保证结构强度满足120马力级别拖拉机牵引需求的前提下，尽可能控制构件自重，减少悬挂系统的无效载荷。安装边界方面，法兰端的安装孔位完全匹配对应马力段拖拉机后悬挂的标准安装尺寸，不需要额外改装即可直接替换原有同类型构件，铰接端的轴孔尺寸符合农机悬挂系统的通用销轴规格，能够适配绝大多数主流后置作业农机具的连接需求，构件的整体摆动行程经过校核，不会在机具提升、下降过程中与拖拉机后轮或者后传动壳体发生运动干涉。
