农用机具悬挂连接支撑构件

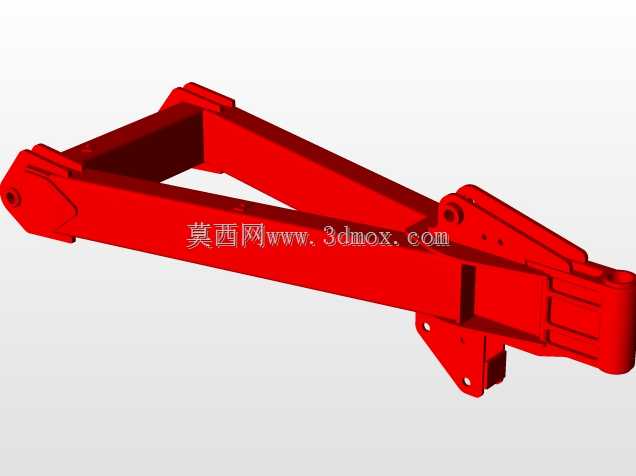

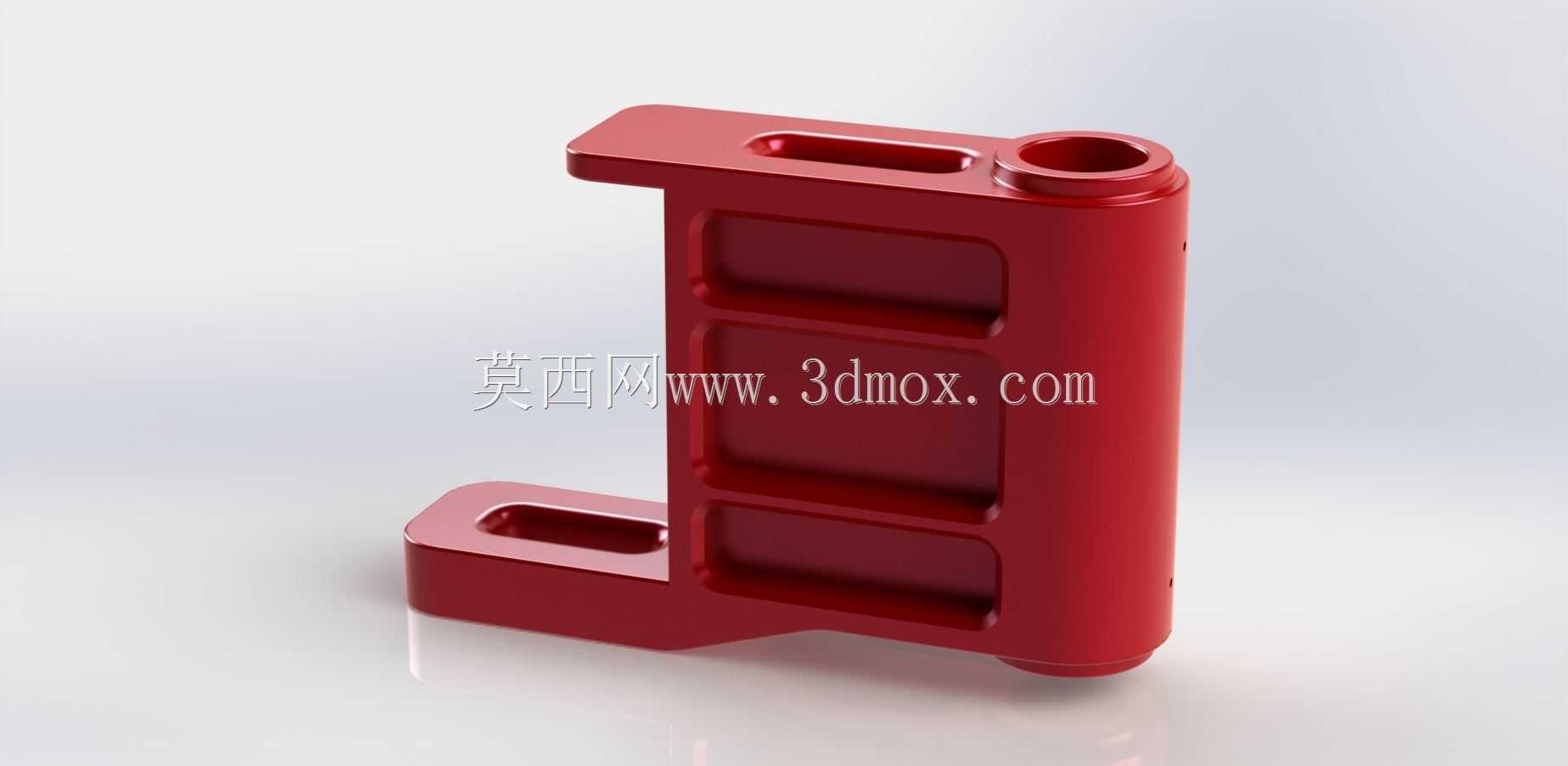

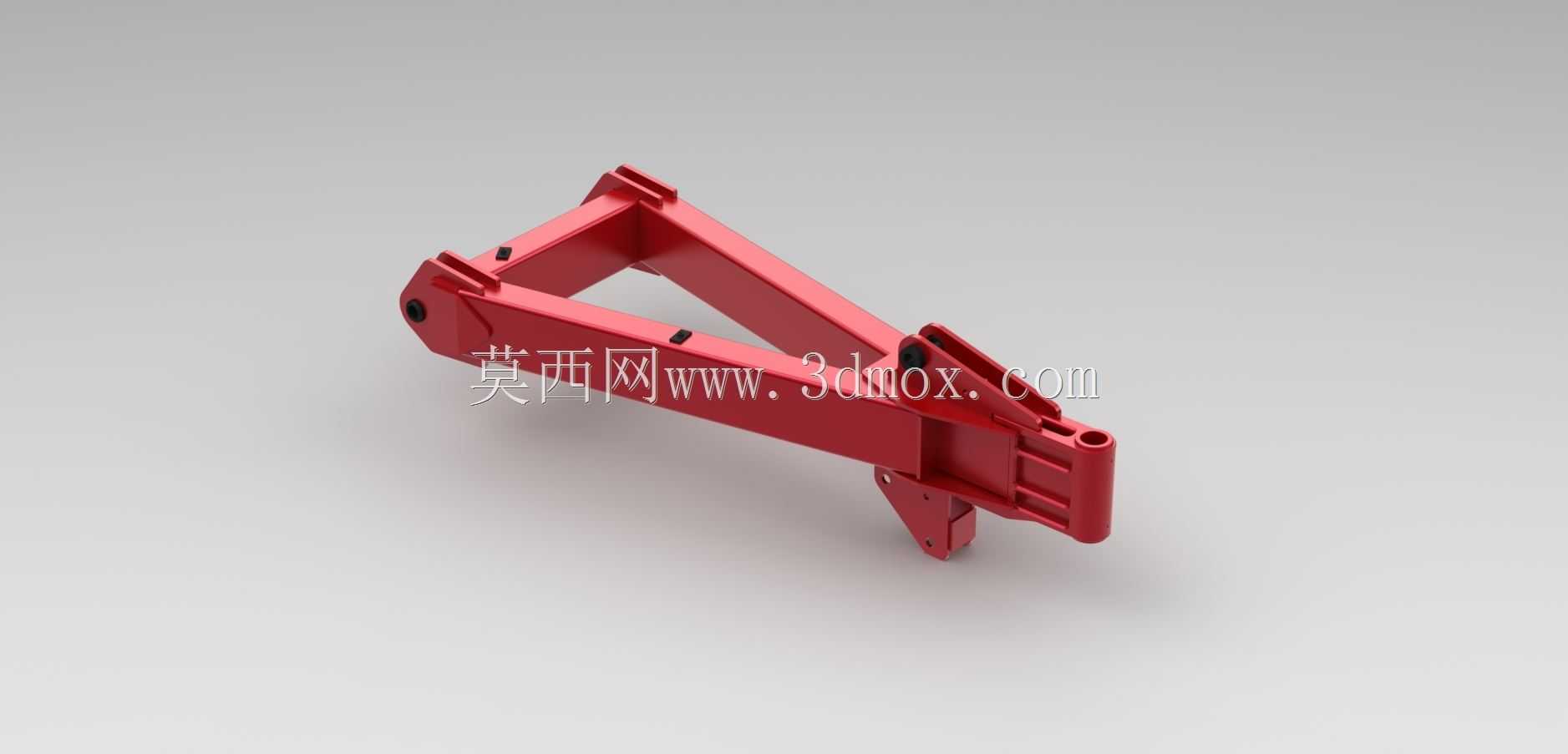

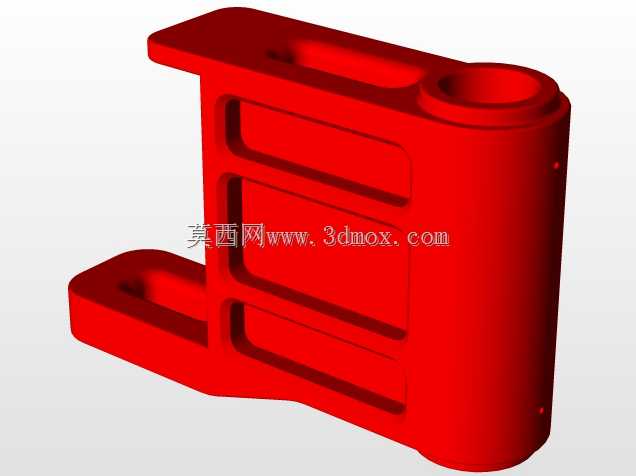

该构件属于农用作业机具与动力主机挂接系统的核心受力部件，主要应用于耕整、播种、植保类田间作业设备的三点悬挂连接场景，承担作业端与拖拉机后悬挂之间的载荷传递、姿态约束功能，在田间起伏地形作业时可缓冲机具受到的纵向冲击与侧向扭转力，避免作业部件因硬接触出现结构开裂或连接松脱。从结构设计来看，整体采用变截面箱型焊接框架构型，主体为双侧对称的长箱型梁结构，梁体沿长度方向设置多组减重孔位，在保证整体抗弯截面模量的前提下降低构件自重，减少悬挂系统的无效载荷。构件一端设置同轴铰接孔组，用于与拖拉机悬挂上拉杆或下拉杆的球铰接头配合，孔位内部预设衬套安装台阶，可直接压装自润滑铜套降低铰接转动时的磨损量，无需额外加工衬套定位结构；另一端设置分叉式连接耳座，耳座上分布多组不同孔径的安装孔位，可适配不同幅宽、不同重量等级的作业机具挂接需求，耳座根部设计有三角形加强筋，抵消机具作业时传递到连接位置的交变弯矩。设计过程中优先考虑了田间作业的安装兼容性，构件整体长度控制在适配多数中小马力拖拉机后悬挂的行程范围内，安装时无需对拖拉机原有悬挂支架进行打孔改装，铰接孔的中心距符合农用三点悬挂的通用尺寸规范，可直接替换同类型老旧破损的悬挂连接构件。构件表面的安装基准面均做了铣平处理，保证与机具连接时的贴合度，避免连接螺栓受附加剪切力；梁体内部在铰接孔与耳座的对应位置设置有内嵌加强衬板，在重载牵引作业时可分散孔位周边的应力集中点，防止长期交变载荷下出现孔位撕裂问题。日常作业中该构件可配合悬挂调节螺杆调整机具的作业倾角，在机具过田埂或转场运输时，可随悬挂提升动作同步抬升作业端，铰接位置的转动间隙控制在合理范围内，既保证转动灵活性，又避免间隙过大导致机具作业时出现晃动幅度过大的问题，保障耕整、播种类作业的深度一致性。
