齿轮减速装置全套结构设计方案

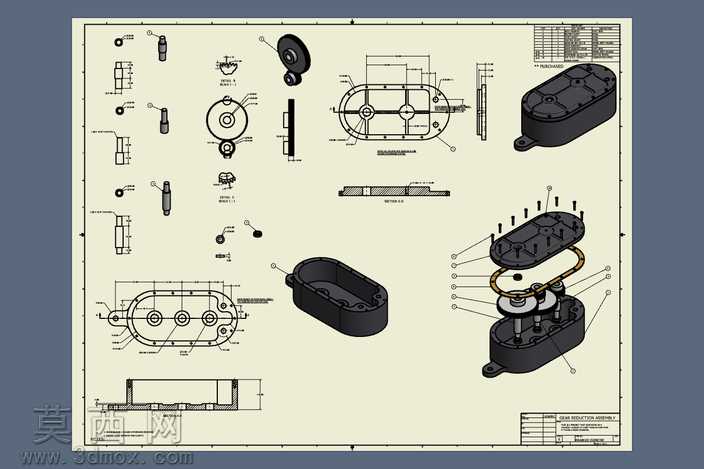

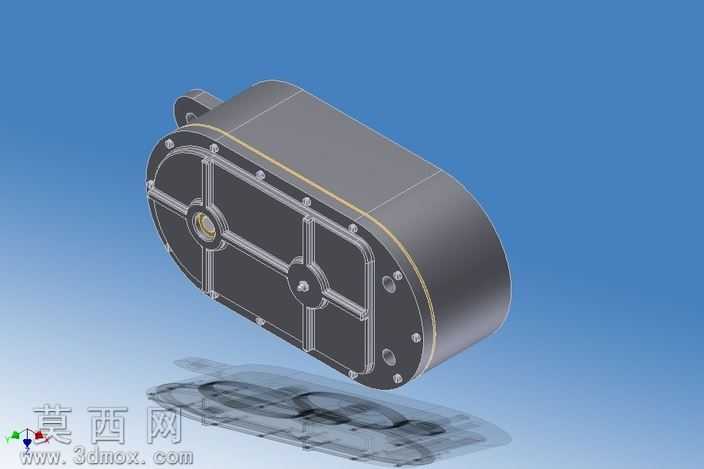

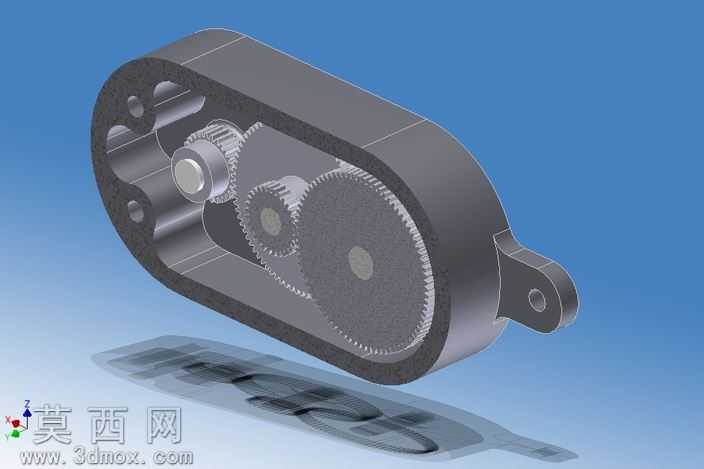

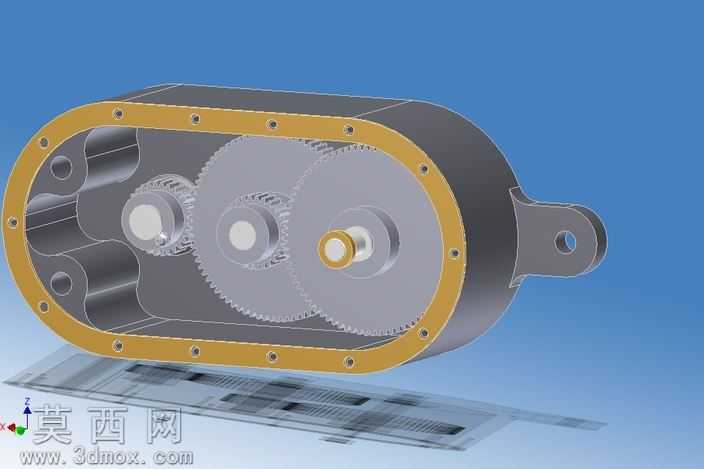

本作品为齿轮减速装置的全套三维设计成果，采用Autodesk Inventor完成全参数化建模，完整覆盖从单个零件到整体装配的全流程设计内容。建模过程严格遵循机械设计规范，对减速箱上下壳体、各级传动齿轮、输入输出轴、轴承位、密封槽、连接螺栓孔等结构均进行了精准的参数化绘制，所有特征尺寸均匹配机械加工工艺要求，可直接对接生产制造环节的图纸输出需求。在零件建模阶段，针对齿轮结构采用参数化齿廓生成逻辑，保证齿形、模数、压力角等核心参数符合传动设计标准，对轴类零件的轴肩、键槽、退刀槽等工艺结构进行了细致还原，对箱体类零件的壁厚、加强筋、安装耳、油位观察结构、密封配合面等细节均做了符合工程实际的设计，避免出现无法加工的不合理结构。装配设计阶段采用自下而上的装配逻辑，通过添加同轴、重合、间隙配合等约束关系，完整还原减速装置的实际装配关系，同时对齿轮啮合间隙、轴系轴向窜动间隙、密封件压缩量等装配公差进行了合理预留，确保装配后结构可实现顺畅的传动动作。工程图模块完整输出了总装配图、爆炸视图以及所有非标零件的二维加工图纸，图纸包含完整的尺寸标注、形位公差、技术要求、标题栏与明细栏信息，爆炸视图清晰展示了所有零件的装配顺序与位置关系，可直观理解装置的拆装逻辑。材质配置方面，针对不同零件的功能属性匹配对应材质：齿轮与传动轴采用合金结构钢材质，模拟调质处理后的金属质感；箱体采用铸铁材质，还原铸造表面的哑光质感；密封件采用橡胶材质，螺栓等标准件采用镀锌钢材质感，整体渲染效果贴近真实工业产品的视觉表现。整套设计结构逻辑清晰，传动路线明确，通过一级齿轮啮合实现转速降低、扭矩增大的传动功能，可作为通用减速传动结构的设计参考，也可用于机械设计相关的教学演示场景，帮助理解齿轮减速装置的工作原理与结构组成。
