农业机械用铸铁安装连接支座结构

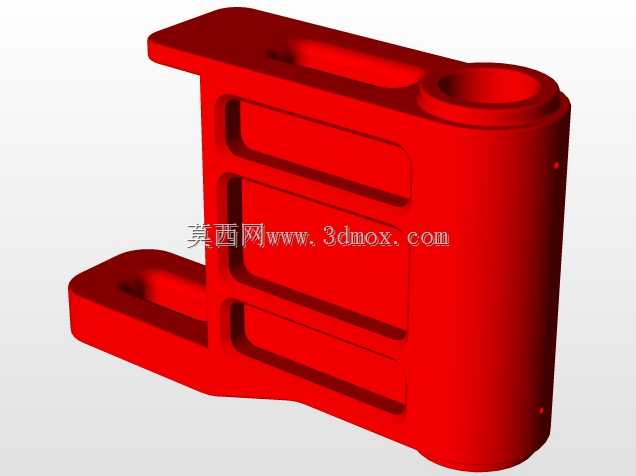

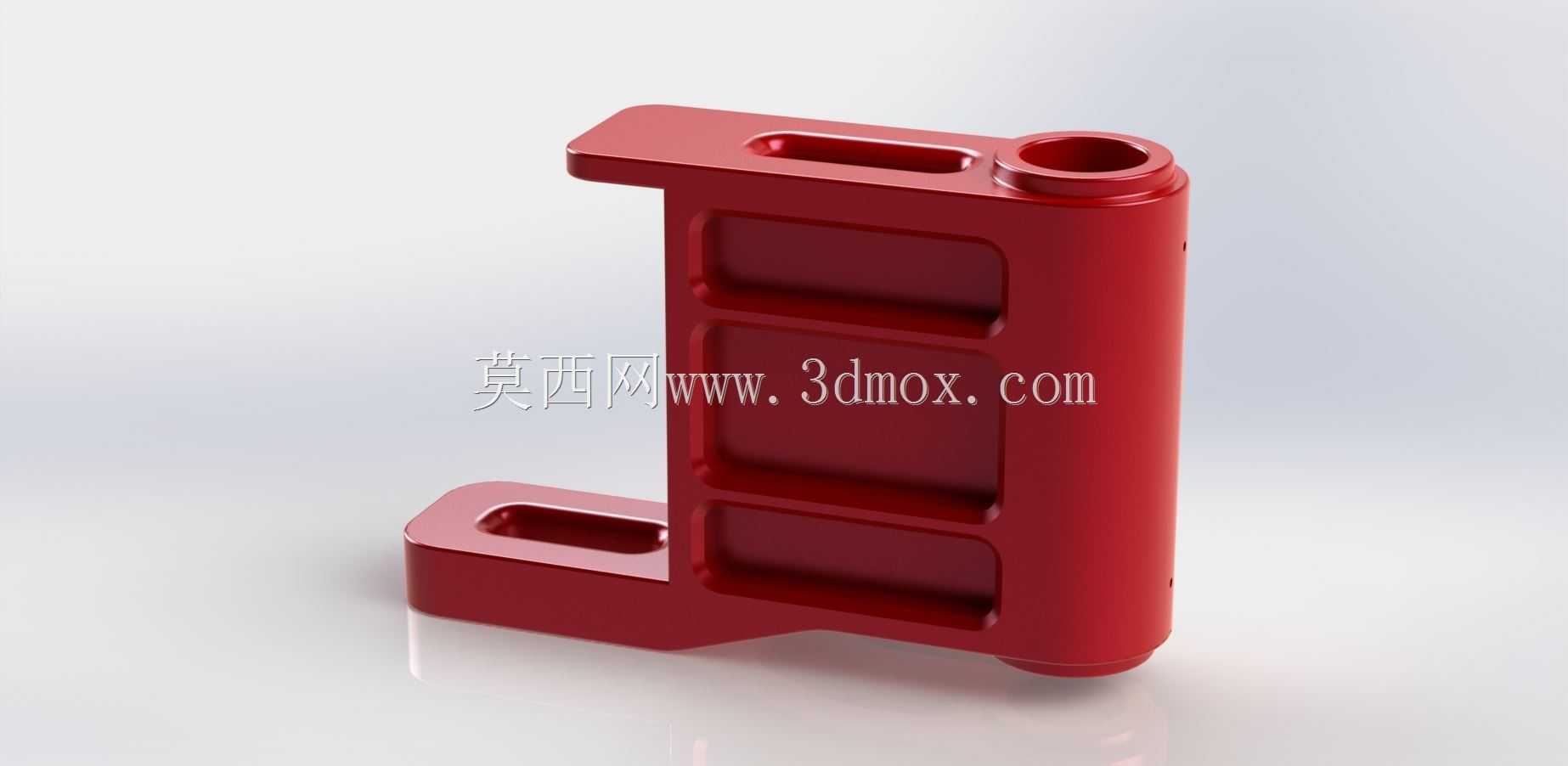

这类铸铁支座是农业作业设备上的典型承力连接构件，主要用在耕整、播种类农机的机架总成拼接环节，作业时需要承受农机行进过程中来自地面的颠簸冲击、工作部件传递的交变载荷，同时要为相邻的传动、执行部件提供稳定的安装基准。从结构设计来看，主体采用立式单侧支撑布局，右侧设置整段圆柱筒结构，内部预留贯通安装孔，用来穿装铰接销轴或者固定轴类零件，保证连接部件可以实现预设角度的相对转动或者轴向定位；左侧上下伸出两个带长圆孔的安装支脚，长圆孔的设计是为了补偿焊接装配时的位置公差，现场安装时可以根据相邻构件的实际焊接偏差微调支座的固定位置，降低焊前组对的精度要求，提升装配效率。中间的立板部分做了三道等距分布的内凹加强筋结构，没有采用整块实心立板的设计，在保证整体抗弯、抗扭强度满足作业载荷要求的前提下，尽可能削减了铸件的壁厚与整体重量，减少铸铁材料的用量，同时也能避免铸件冷却过程中因为壁厚不均产生的缩孔、内应力集中等铸造缺陷，提升铸件成品率。上下支脚的安装面与圆柱筒的轴线平行度、支脚安装面的平面度都有明确的形位公差要求，焊接到机架总成上之后，能保证铰接的部件转动顺畅，不会出现卡滞、偏磨的问题。圆柱筒的端部做了倒角处理，既方便装配时轴类零件的导入，也能去除铸件的飞边毛刺，避免安装时划伤操作人员。这类铸铁件采用铸铁材质，本身具备较好的减震性能，能吸收农机作业时产生的高频振动，减少振动向相邻精密部件的传递，延长整机的使用寿命。实际装配时，需要先将支座与相邻的机架管件、安装板组对定位，确认支脚长圆孔的调节余量满足装配要求后，再沿着支脚与立板的连接焊缝进行满焊固定，焊接时要采用对称施焊的方式，减少焊接变形对支座安装精度的影响，焊后不需要额外做大面积的机加工，仅需清理焊渣即可进入下一装配环节，适配农业机械批量生产的装配节奏。
