电动加里筛分机结构设计方案

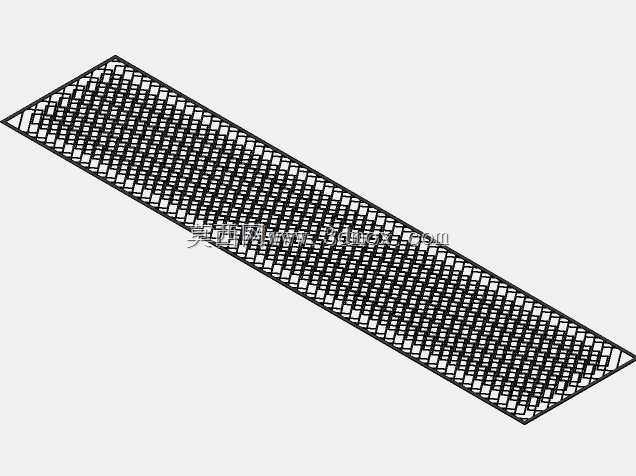

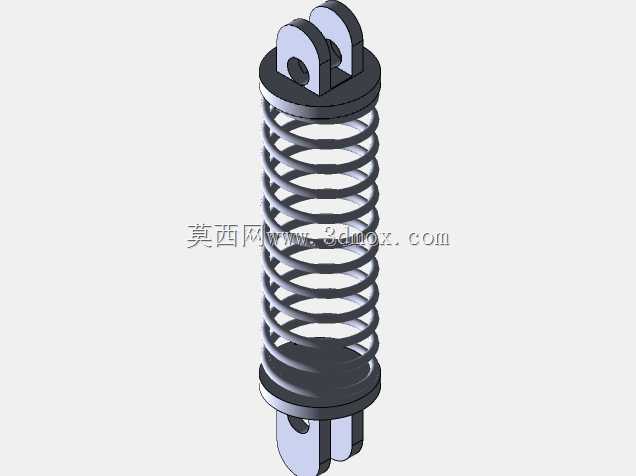

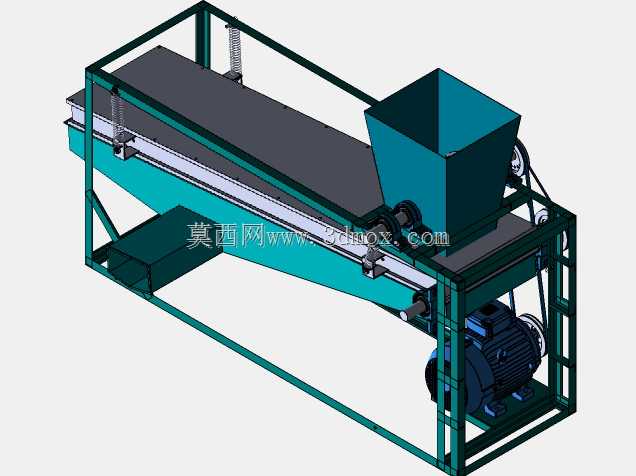

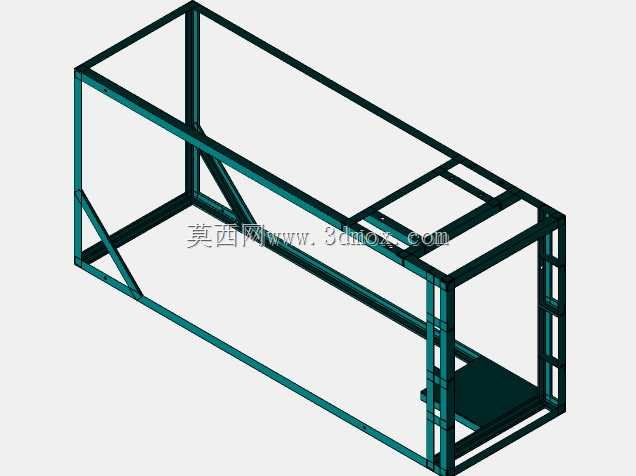

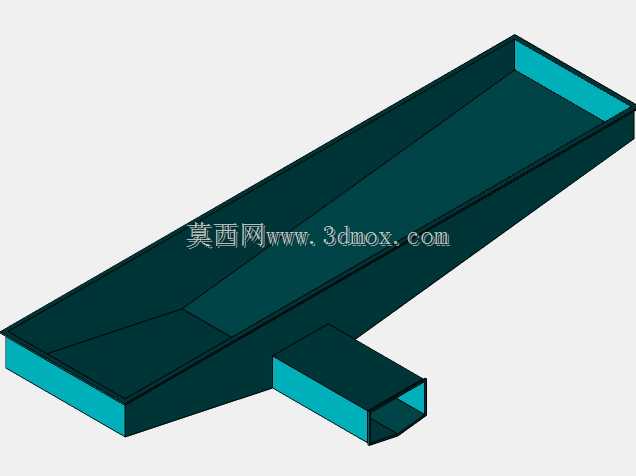

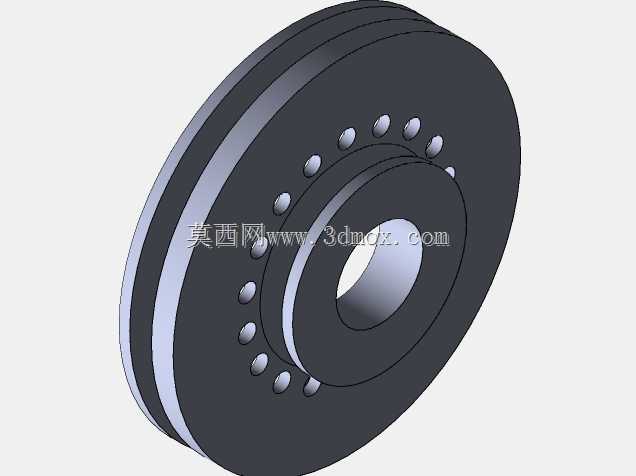

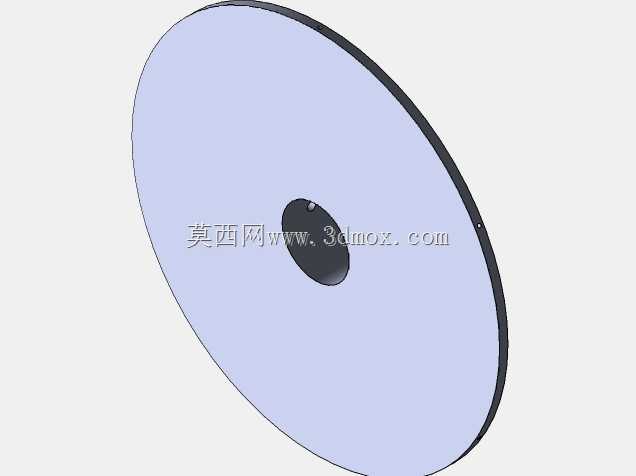

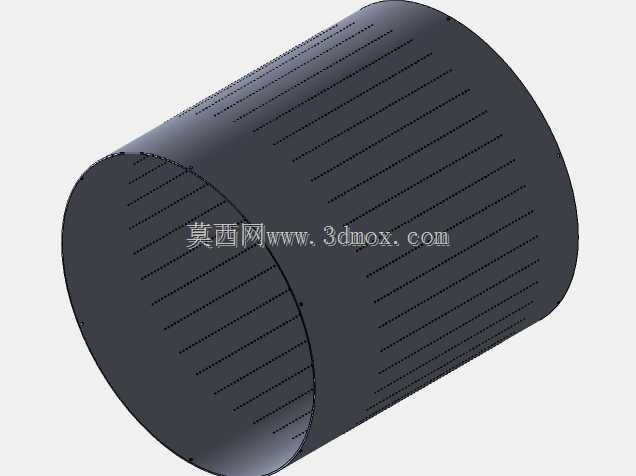

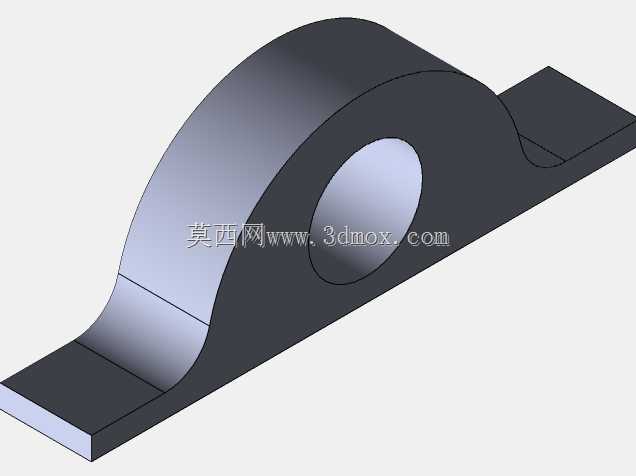

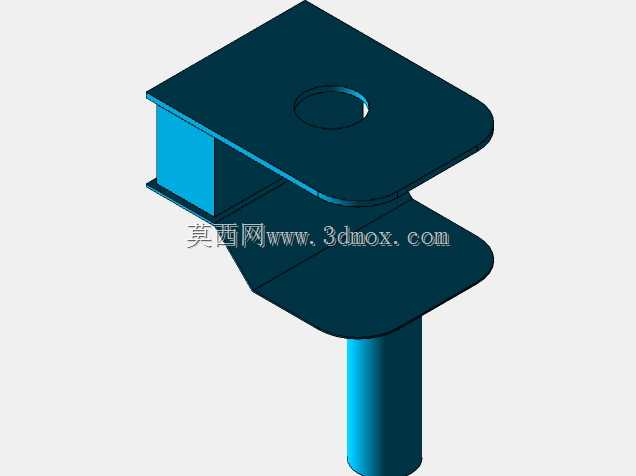

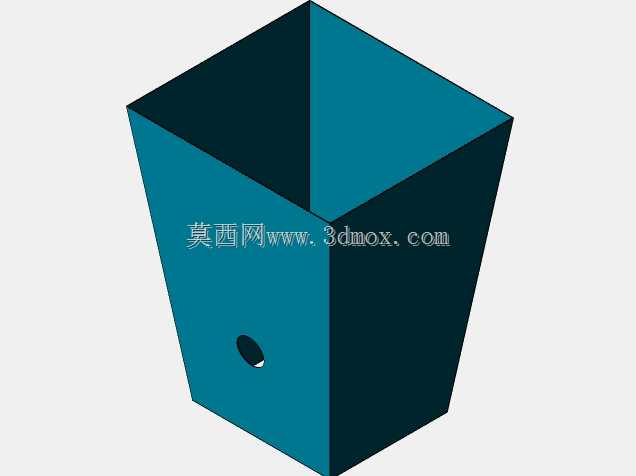

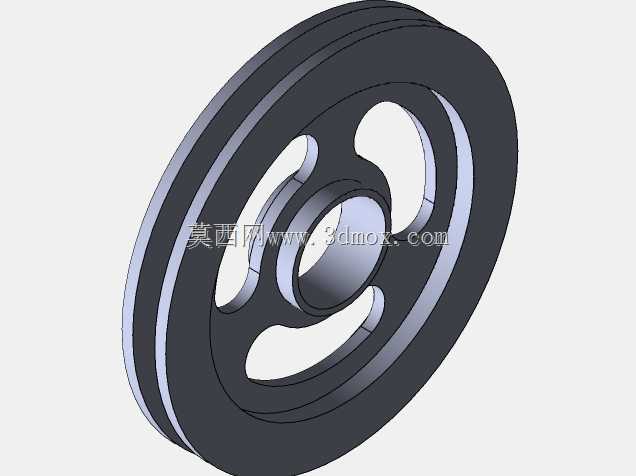

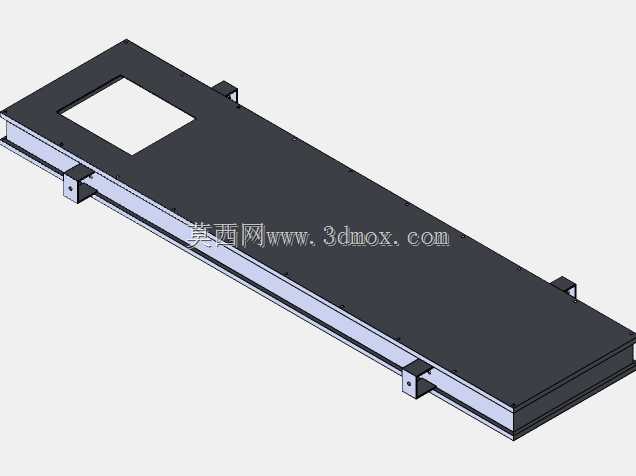

这款筛分设备主要面向淀粉、木薯粉等粉状及小颗粒物料的连续分级作业场景，在农产品深加工、粉体加工生产线中承担粒度分选的核心工序，可直接衔接上游粉碎、研磨设备出料端，也可独立布置在物料转运节点完成分级除杂。从结构布局来看，设备采用框架式方管焊接机架作为承载主体，整体为长条形卧式布置，进料端设置大容积方锥形料斗，料斗下沿直接对接倾斜布置的筛面，筛体通过多组螺旋弹簧支撑在机架上，这种弹性支撑结构可有效隔离振动传递，避免振动传导至机架引发整机共振，同时降低设备运行时的地面载荷冲击。筛面下方设置倾斜导料板，筛下合格物料沿导料板滑落至侧方出料口，筛上大颗粒物料则沿筛面倾斜方向输送至尾端出料口，实现不同粒度物料的连续分流，无需人工停机清理筛上物，可适配连续化生产的节拍要求。动力端采用振动电机垂直布置的驱动方案，电机安装在筛体下部重心位置，通过皮带轮传动将激振力传递至筛体，带动筛面做高频直线振动，这种驱动布局可让筛面各点振幅保持均匀，避免出现局部物料堆积、筛分死角的问题。设计过程中重点考虑了安装边界的适配性，整机长度方向预留了电机检修空间，进料口上方可对接各类储料仓、溜槽的出料端，出料口高度可根据上下游设备的衔接需求调整机架支脚高度，无需额外改造输送管线。筛网采用快压式压紧结构，更换不同目数筛网时仅需松开侧边压块即可完成拆装，可快速切换不同筛分精度的作业需求，适配从粗分级到精细筛分的多工况要求。机架底部预留了地脚螺栓安装孔，可直接固定在水泥地面或钢结构平台上，设备运行时的动载荷经过弹簧隔振后，对基础的强度要求较低，无需额外做重型减震基础。日常维护层面，传动部位的轴承座采用外置式设计，加注润滑脂时无需拆解筛体，皮带张紧结构设置在机架侧方，可快速调整皮带张紧度，降低运维的拆装工作量。筛面的倾斜角度经过反复校核，既保证物料在筛面上的停留时间满足筛分精度要求，又避免物料流速过快导致筛网利用率不足，针对淀粉、木薯粉这类易吸潮结团的物料，振动参数设置上兼顾了结团打散和粒度透筛的需求，可有效减少筛网堵孔现象，提升连续作业的筛分效率。
