佩内拉查布里亚3号多层筛面振动筛分设备

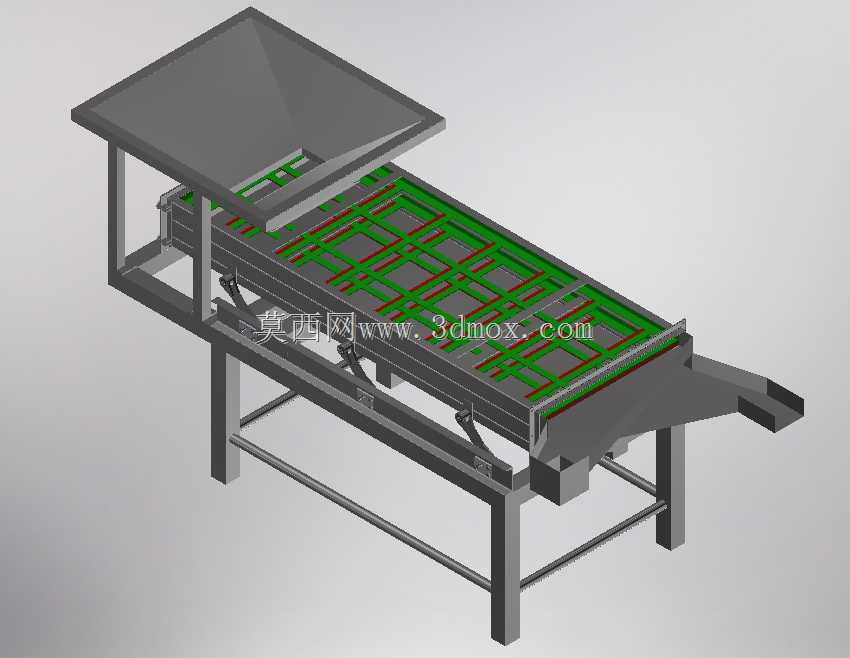

该筛分设备主要面向散状物料的粒度分级作业场景，常见于粮食加工、矿物初筛、建材原料分选等生产环节，可将混合粒径的散料按照筛网孔径差异分离为不同粒级的物料流，适配干性粉状、颗粒状物料的连续筛分作业需求。设备整体采用落地式机架支撑结构，主体框架由标准型钢焊接拼装而成，底部设置横向连接拉杆强化机架整体刚性，避免筛分作业过程中因激振力传导引发的机架晃动、共振问题，安装时仅需将机架底脚与作业地面的预埋固定件锁紧，预留周边1.2米以上的操作维护空间即可，无需额外搭建复杂安装基础。进料端设置敞口式受料斗，斗体采用倾斜导料结构，可承接上游输送设备送入的待筛物料，引导物料均匀铺展至首层筛面的入料端，避免物料集中堆积造成筛面局部负载过大、筛分效率下降的问题。筛体部分采用多层叠装的筛网结构，每层筛面设置独立的筛网压紧机构，筛网下方布置网格状承托骨架，分散筛网承受的物料冲击载荷，延长筛网的连续使用寿命；筛体与机架之间采用弹性支撑组件连接，可在传递激振力的同时缓冲振动对机架的冲击，筛面沿物料行进方向设置微小倾角，配合定向激振力驱动物料在筛面上做连续跳跃式前进，小于筛网孔径的物料透筛落入下层筛面或收集料道，大于孔径的物料沿筛面行进至末端经出料溜槽排出。设备的出料端设置分料溜槽结构，可对应不同筛层的出料位置分别导出不同粒级的筛分成品，避免分级后的物料再次混合。设计过程中重点考量了筛面的有效筛分面积占比，通过优化筛体的振动参数匹配，保证物料在筛面上的行进速度稳定在合理区间，既避免物料行进过快造成透筛不充分，也防止物料滞留过久导致筛面堵塞、处理量下降；筛网的压紧结构采用快拆式设计，无需复杂工具即可完成筛网的更换调整，适配不同粒径筛分需求的快速切换，日常维护时仅需定期检查弹性支撑组件的磨损情况、紧固各连接部位的螺栓即可保障设备稳定运行。
