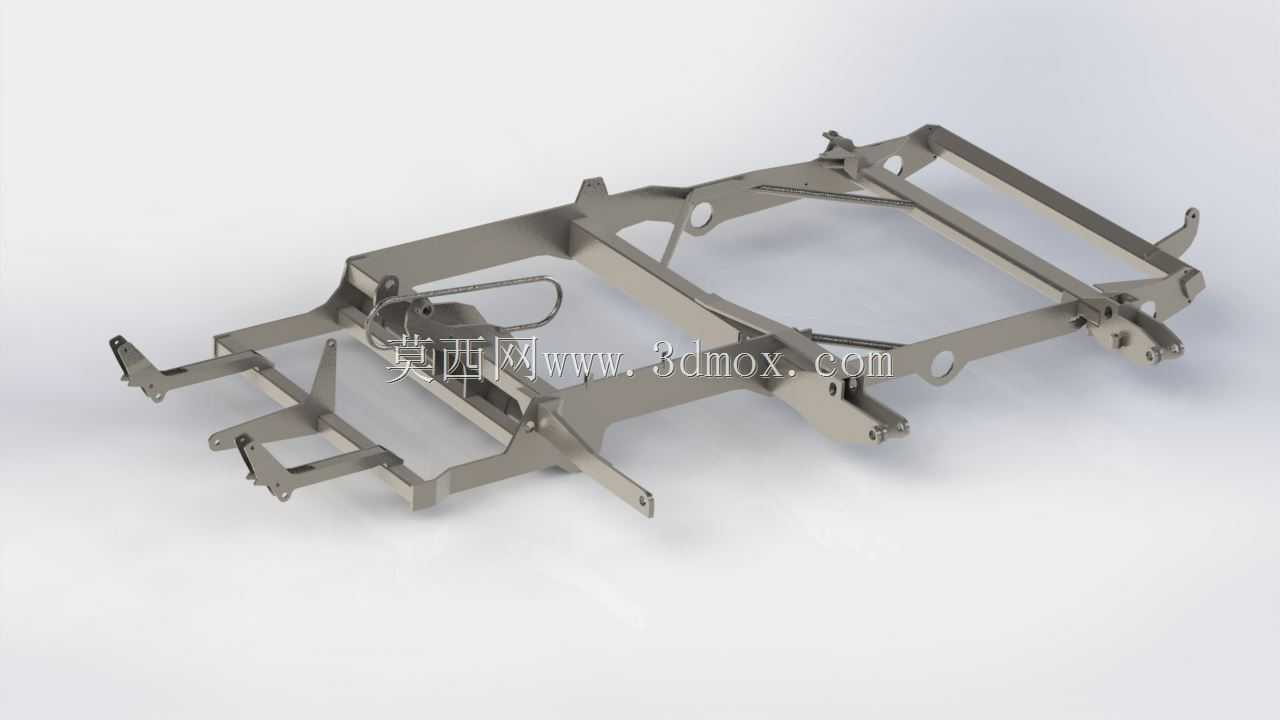

耕作机焊接式钢制承载机架结构

该机架作为耕作设备的核心承载基体，主要应用于田间作业的中小型耕整机械，承担整机动力部件、耕作执行部件、行走调节机构的安装定位与载荷传递功能，作业过程中需承受土壤切削反力、部件振动冲击、地形起伏带来的交变载荷，是保障耕作设备作业稳定性与结构可靠性的核心构件。整体采用型钢与冲压钣金件拼焊成型，摒弃了铸件机架重量大、成型周期长的缺陷，在保证结构强度的前提下有效控制了整机自重，适配丘陵、小块农田等对设备通过性要求较高的作业场景。设计阶段优先考虑载荷传递路径的合理性，主承载梁采用闭合截面型钢沿作业受力方向布置，各部件安装位通过局部焊接加强筋板提升局部刚度，避免应力集中导致的焊缝开裂或结构变形；前端预留耕作刀具组件的安装铰接点，可根据作业需求挂载不同幅宽的旋耕、犁耕部件，铰接位设置同轴度定位基准，保证刀具旋转轴线与机架基准面的平行度，减少作业过程中的偏载磨损。两侧预留行走轮调节机构的安装滑槽，可根据耕作深度需求调整轮组安装高度，滑槽旁设置多组定位销孔，调节到位后可通过插销实现刚性锁止，避免作业过程中轮组窜动影响耕深一致性。后端设置牵引连接挂点，可适配不同动力输出规格的牵引设备，挂点位置经过重心校核，保证作业时机架前后载荷分配均匀，减少牵引设备的转向阻力。上部预留动力传动组件、防护覆盖件的安装螺孔，所有安装孔位均设置统一的设计基准，减少后续装配过程中的配钻、修配工作量，提升整机装配效率。各焊接部位均预留合理的焊接收缩余量，焊后通过时效处理消除焊接内应力，避免后续使用过程中出现结构变形导致的部件卡滞或安装错位；机架整体外形边界充分考虑田间作业的通过性，外侧无突出的尖锐结构，减少作业过程中杂草缠绕、田埂磕碰的概率，各边角位置做圆弧过渡处理，提升装配与维护过程中的操作安全性。
