焊接工位公差调节定位工装结构

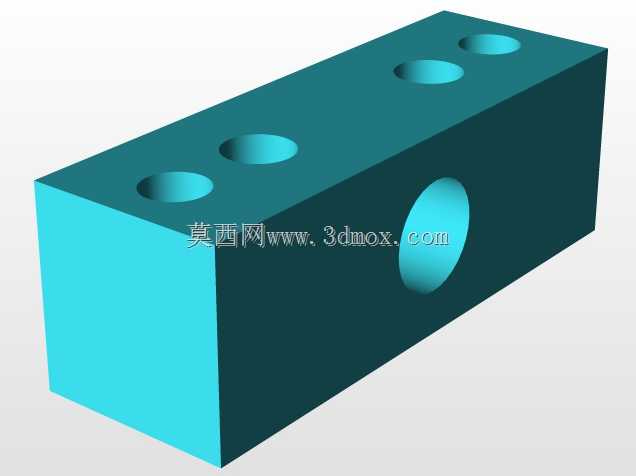

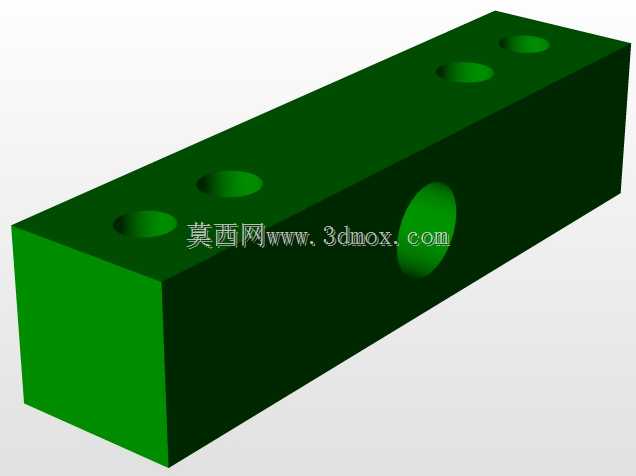

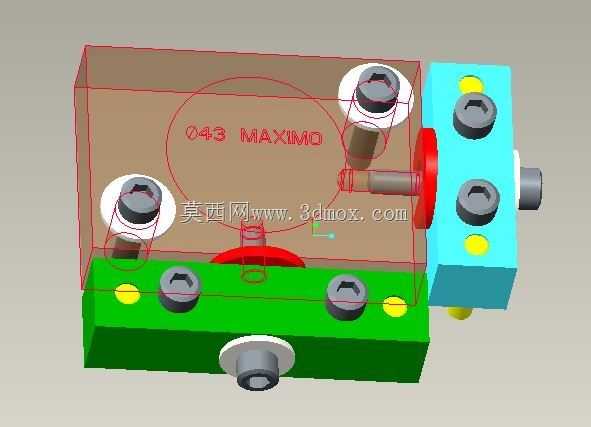

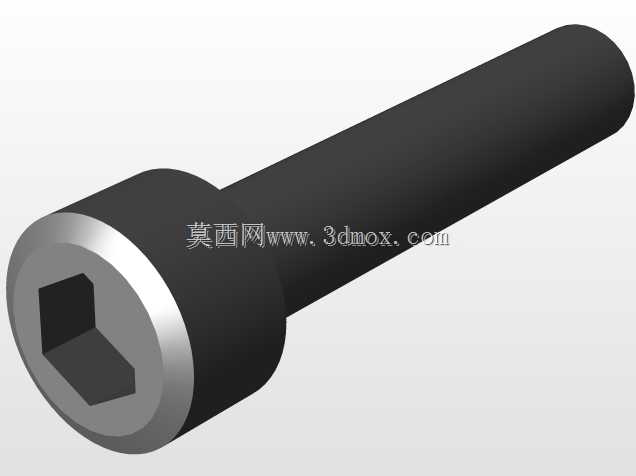

在批量焊接加工场景中，不同批次待焊工件的来料尺寸公差、组对间隙偏差，往往会直接影响最终焊缝成型质量与整体装配精度，常规刚性焊接夹具无法适配这类浮动偏差，容易出现焊后应力集中、工件错位、焊缝余高不均等问题，这款调节结构正是针对这类现场痛点设计的公差补偿定位组件。从结构布局来看，组件采用分层式装夹设计，底部绿色基座作为整个调节单元的安装基准，预留的沉头安装孔可直接固定在焊接工作台的T型槽或者专用工装底板上，基座上的四个内六角锁紧螺栓用于固定上层的棕色定位块，定位块与基座之间预留了0.5-2mm的微调间隙，可根据待焊工件的实际组对偏差，沿X、Y两个水平方向调整定位块的位置，调整到位后锁紧螺栓即可完成定位基准的固定。侧边的青色挡块组件承担Z向与侧向的定位功能，挡块上的三个内六角螺栓穿过腰型孔与基座连接，可实现侧向的位置微调，挡块端部伸出的定位销可插入待焊工件的预制工艺孔内，避免焊接过程中工件受热应力影响产生窜动。中间的红色滚轮组件作为压紧辅助结构，可在工件放置到位后提供柔性压紧力，既不会因为刚性压装导致工件变形，也能抵消焊接过程中的热变形翘曲量。整个结构的安装边界控制在120mm*80mm*65mm范围内，不会占用过多焊接工位的操作空间，适配多数小型钣金件、轴类拼焊件的组对焊接需求。设计过程中特意将所有调节部位的锁紧螺栓都设置在操作侧，工人在工位上无需探身即可完成所有调节与锁紧操作，调节精度可控制在0.1mm级别，能够覆盖常规焊接加工的公差补偿需求。结构上没有采用复杂的传动组件，所有零件均为常规机加工件与标准紧固件，后期维护更换成本极低，可直接集成到现有焊接工装的定位单元中，也可单独作为小型焊接工位的快速定位夹具使用，针对不同厚度的待焊工件，还可通过更换不同厚度的定位垫块来适配装夹高度需求，无需对整体基座结构做改动。
