手轮驱动机用快速夹紧工装夹具

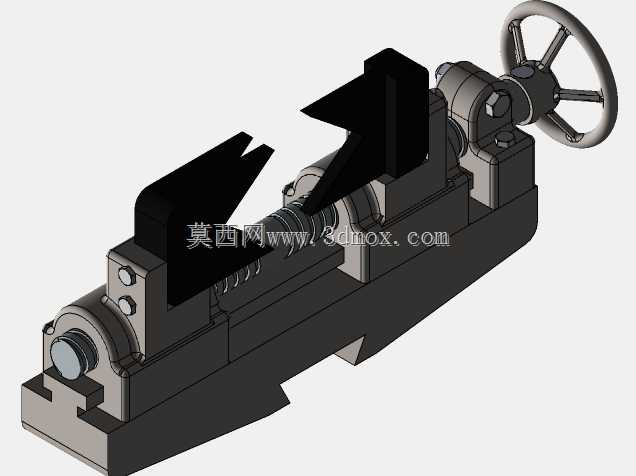

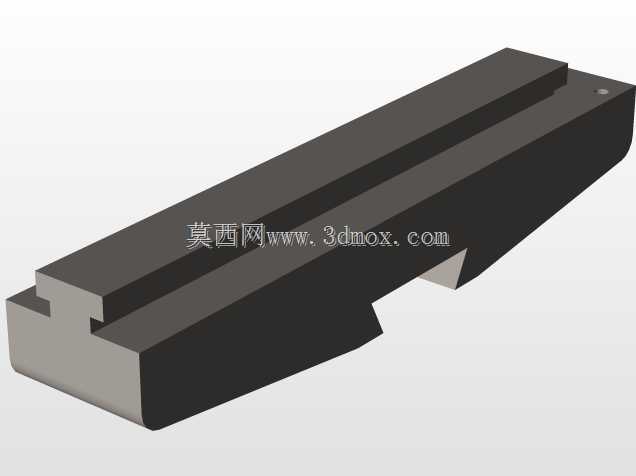

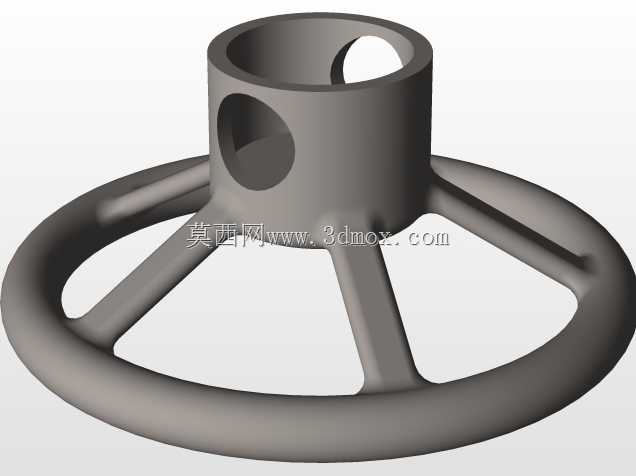

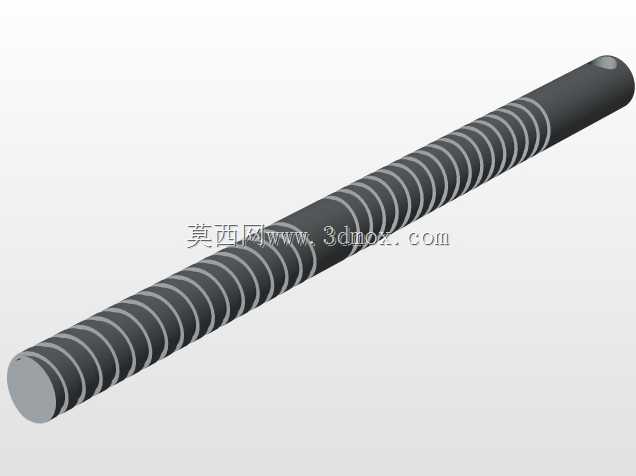

这款手动驱动的夹紧工装，是面向中小批量机加工、钳工装配场景设计的通用夹持部件，日常可直接安装在铣床、钻床工作台或者钳工装配工位上，用来固定异形金属坯料、小型焊接组件或是待修配的机械零件，避免加工过程中工件出现窜动、移位问题。从结构设计来看，它采用梯形丝杠副作为核心传力部件，手轮输入的扭矩通过丝杠转化为直线夹紧力，配合内置的复位弹簧，松开时活动钳口可快速回退，相比普通平口钳能缩短工件装夹的辅助时间，适配多品种小批量的加工换产需求。钳口部分做了适配异形件的V型与平面组合结构，既可以装夹规则的方形、矩形坯料，也能对轴类、带斜面的异形零件实现稳定夹持，活动钳身与固定底座之间采用燕尾导轨配合，保证大夹紧力下钳身不会出现偏摆，夹持精度可满足普通铣削、钻孔、铰孔工序的形位公差要求。安装边界上，底座底部设置了标准的T型槽定位凸台，可直接适配国内多数通用机床工作台的T型槽间距，无需额外制作过渡转接板，钳身整体长度控制在常规工位的操作范围内，手轮的安装高度符合人工站立操作的人机工程要求，转动手轮时无需过度俯身或者抬臂，长时间装夹作业也不易产生操作疲劳。设计过程中针对丝杠传动的间隙做了预紧调整结构，长期使用出现磨损后可通过端部的锁紧螺母调整间隙，避免夹紧时出现空行程，钳身主体采用铸铁材质打造，兼顾刚性与减震性能，夹紧过程中不会因为切削振动导致钳口松脱，活动钳口与固定钳口的夹持面做了淬硬处理，耐磨性能可满足车间高频次的装夹使用需求，日常维护仅需定期给丝杠、导轨配合面加注润滑脂即可，无需复杂的拆解保养。
