单缸活塞曲柄连杆传动组件结构

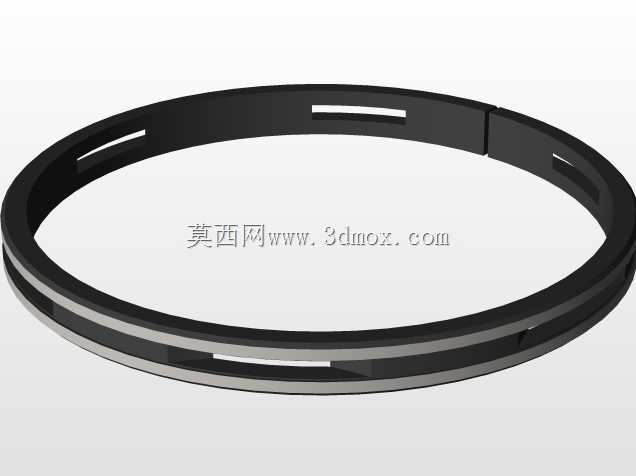

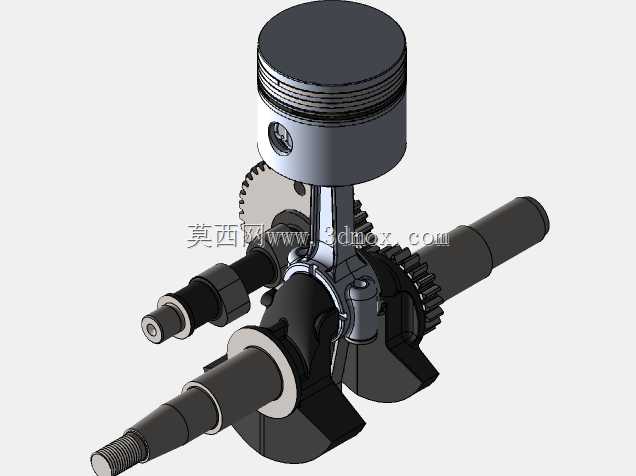

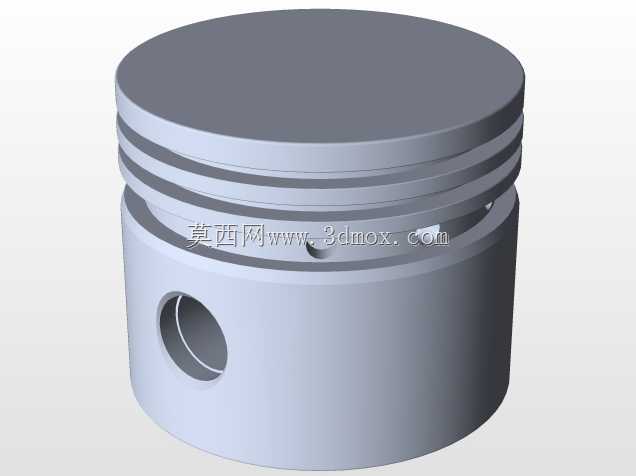

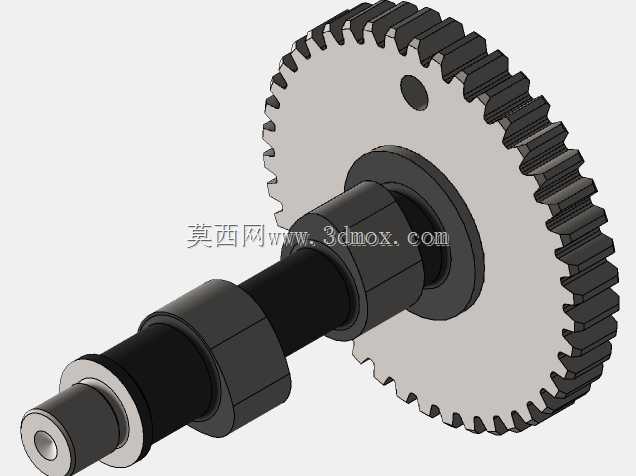

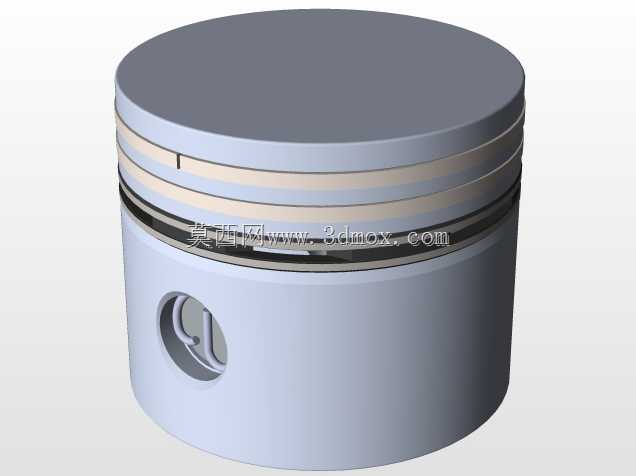

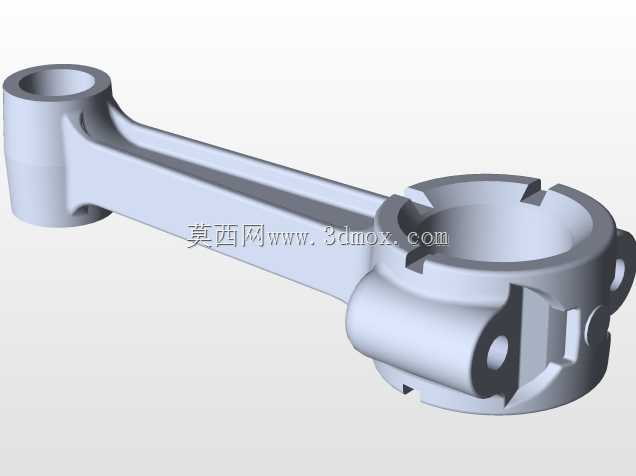

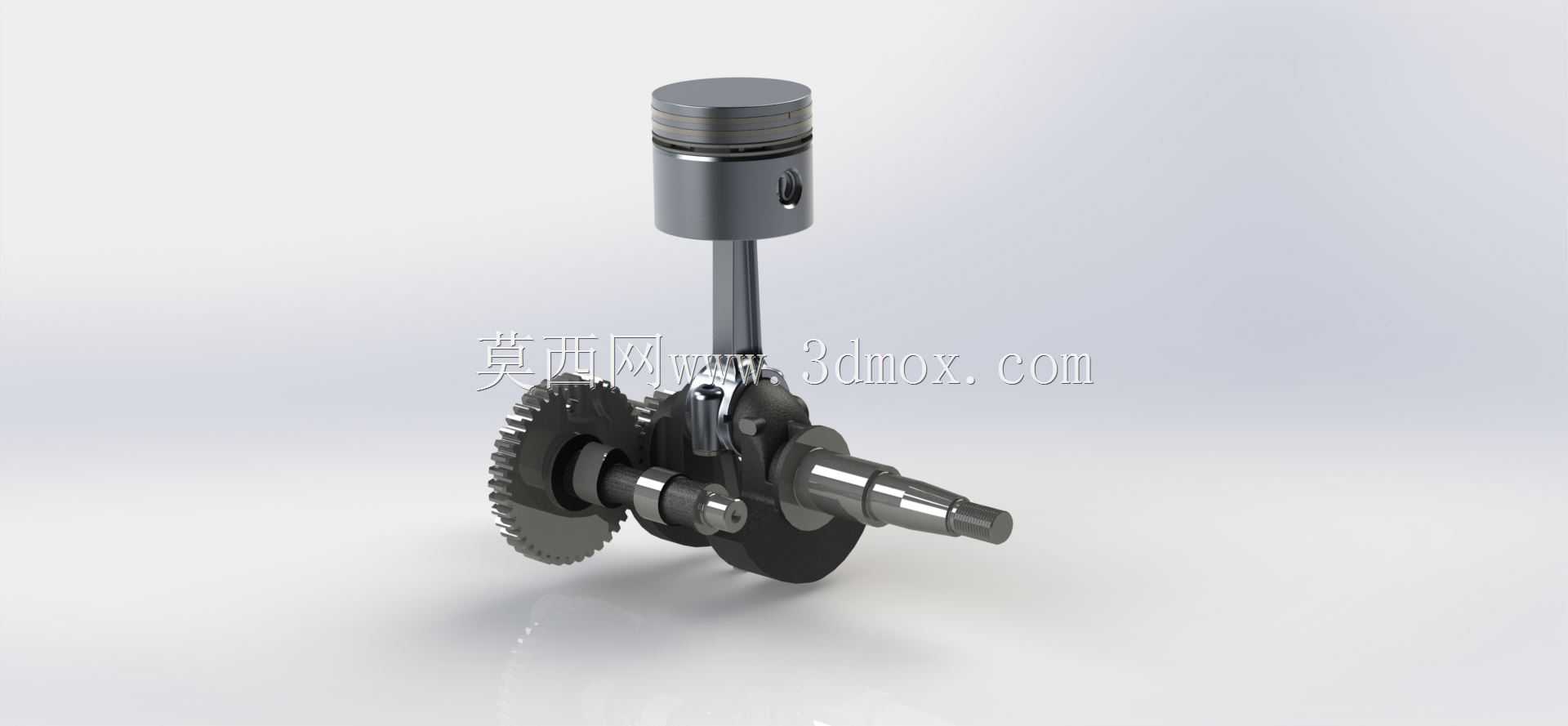

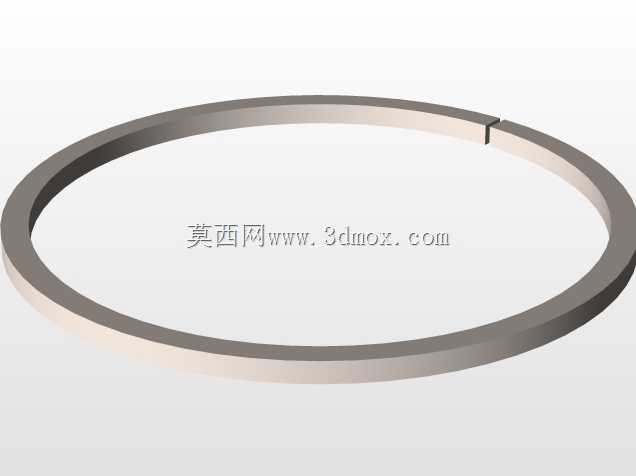

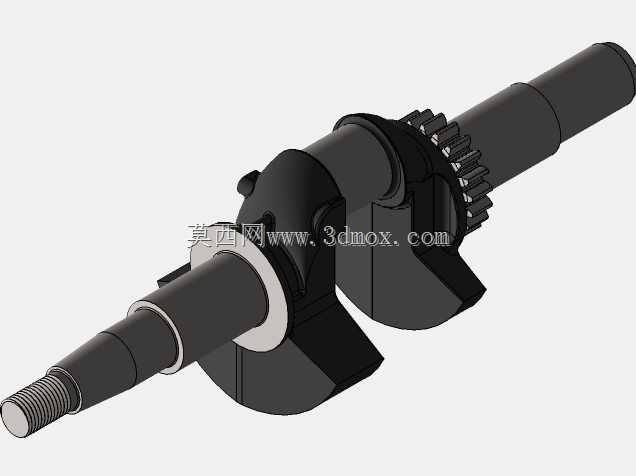

这套动力传动组件主要面向小型内燃动力设备的结构验证场景，可直接适配园林割草设备、小型通用动力机具的动力端结构参考，也能作为单缸动力机构教学演示的具象化结构载体。从实际使用场景来看，这类组件是小型内燃设备实现热能到机械能转换的核心载体，活塞承接燃烧室内燃气爆发产生的轴向推力，通过活塞销将力传递给连杆，连杆再把往复直线运动转化为曲轴的旋转运动，曲轴端集成的传动齿轮可直接对接设备的动力输出端，带动割草刀片、小型发电机转子等作业负载运转。设计层面优先考虑了运动副的配合精度，活塞环槽的尺寸公差预留了标准活塞环的安装间隙，既保证燃烧室的密封性能，又避免活塞往复运动时与缸壁出现卡滞；连杆大小端的孔位同轴度做了严格约束，大端与曲轴曲柄销的配合采用剖分结构适配装配需求，小端与活塞销的配合预留了合理的润滑间隙，减少高速往复运动下的磨损。曲轴的支撑轴颈做了台阶式设计，可直接匹配标准深沟球轴承的安装尺寸，安装时轴承内圈与轴颈过盈配合、外圈与箱体轴承孔过渡配合，能有效约束曲轴的径向窜动；端部的传动齿轮采用直齿圆柱齿形，齿形参数适配通用小型动力的传动比需求，啮合侧隙控制在合理区间，既保证传动效率，又能抵消加工与装配带来的累积误差。从安装边界来看，活塞的外径尺寸适配常见的小型单缸缸径规格，曲轴两端支撑轴颈的中心距与通用小型动力箱体的轴承安装位完全匹配，组件整体装配完成后，活塞的上止点、下止点位置与缸体燃烧室的压缩比设计要求契合，不需要额外做大幅结构修改就能直接用于同规格动力设备的结构迭代参考。建模过程中对所有运动部件的干涉情况做了全行程校验，活塞往复运动全程不会与缸壁、气门结构产生干涉，连杆摆动过程中与曲轴箱内壁预留了足够的安全间隙，齿轮啮合全程齿面接触面积符合传动设计要求，不会出现卡齿、偏磨等问题。这套结构没有采用复杂的集成化设计，所有零部件都采用行业通用的加工工艺即可生产，活塞采用铸铝材质满足轻量化需求，曲轴采用锻钢材质保证旋转强度，齿轮采用粉末冶金工艺就能实现批量生产，整体制造成本可控，完全适配小型通用动力设备的量产需求。
