农业机械用可调式红色长连杆结构件

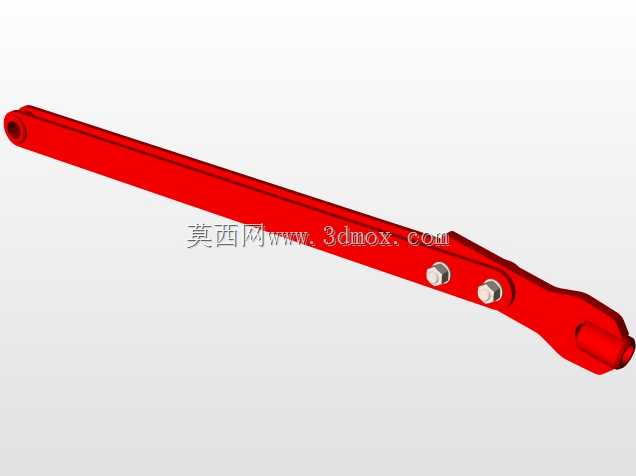

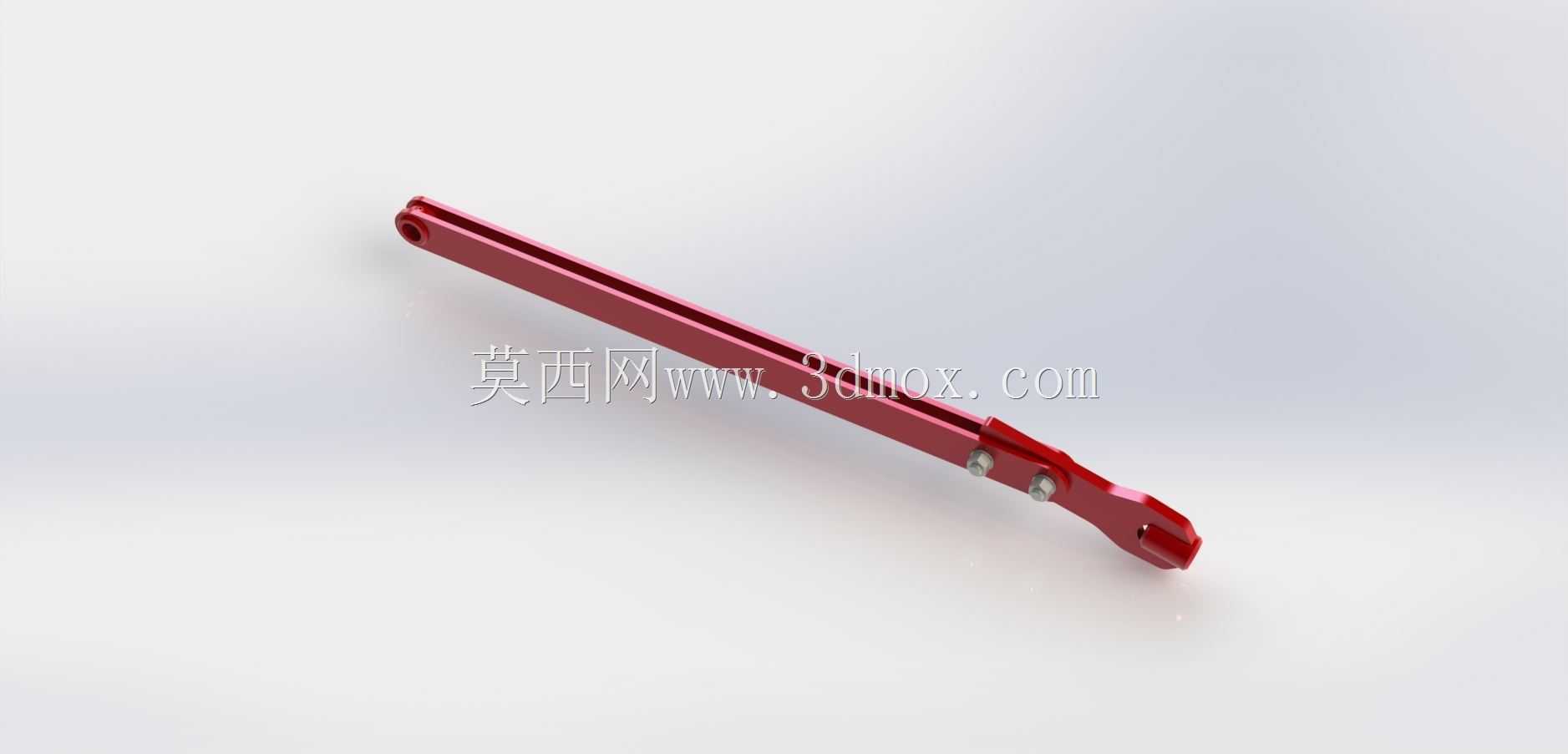

这款长条形红色结构件是农业作业设备上的核心传动连杆部件，主要应用在中小型耕整、播种类农机的执行机构调节链路中，承担动力传递与作业幅宽、深度的调节锁定功能。从结构设计来看，杆件主体采用长直槽型截面设计，相比实心圆杆在保证抗弯强度的前提下减重近40%，适配农机户外作业时对部件轻量化、低负载惯量的要求，杆身通长的导向槽可配合锁紧螺栓实现长度方向的无级调节，调节行程覆盖同系列农机3个档位的作业参数需求，无需更换不同长度的连杆即可完成不同作物、不同土壤工况下的作业参数适配。杆件一端为带通孔的铰接端，可通过销轴与农机机架上的固定铰接座配合，铰接孔内预留了衬套安装位，可加装自润滑衬套降低户外作业时的磨损速率，减少日常维护频次；另一端为叉型铰接端，带横向锁紧孔，可与执行端的调节摇臂连接，两个锁紧螺栓穿过杆身导向槽后可将调节后的长度完全锁死，避免农机作业过程中因振动出现连杆滑移、参数偏移的问题。从安装边界来看，杆件最短安装中心距为280mm，最大调节后中心距可达360mm，杆身主体宽度18mm，厚度8mm，安装时需预留杆身径向10mm的摆动间隙，避免与周边的护板、传动皮带等部件发生运动干涉。设计过程中优先考虑了农机作业的恶劣工况，杆身表面做了喷塑处理，耐泥水、化肥腐蚀的能力优于普通喷漆件，铰接部位的圆角过渡处理避免了应力集中，可承受作业过程中最大1200N的瞬时拉压载荷，不会出现杆身弯折、铰接端断裂的问题。这类连杆部件在农机的播种深度调节、扶禾器角度调节、耕深限位等多个工位都有应用，建模时严格按照实际装配公差预留了铰接间隙、螺栓穿装间隙，可直接用于同类型农机的改型设计、虚拟装配验证，也可作为非标农机配件设计的参考结构，调整尺寸参数后适配不同马力段的农机设备。
