小型拖拉机配套简易铲斗结构设计

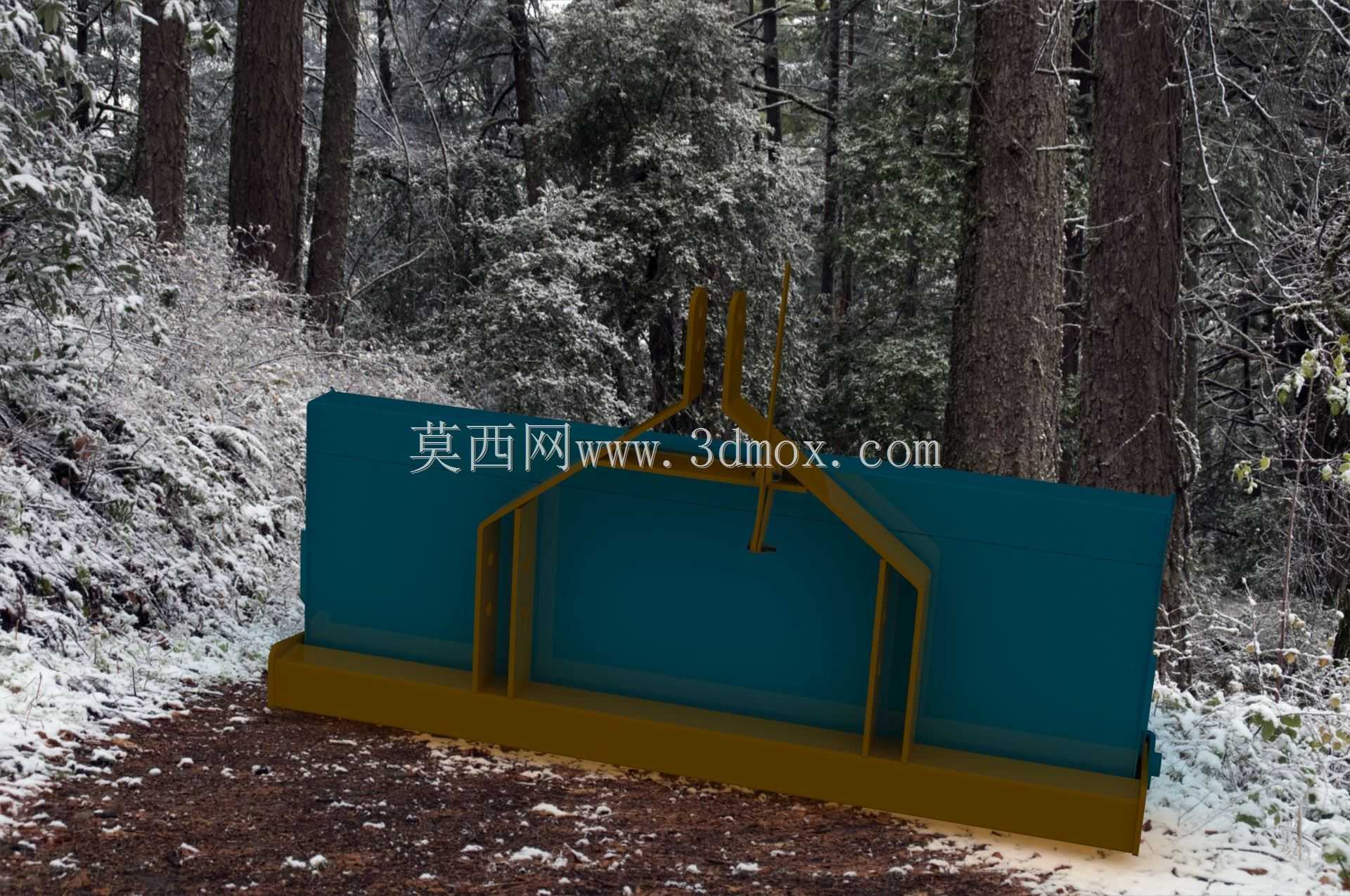

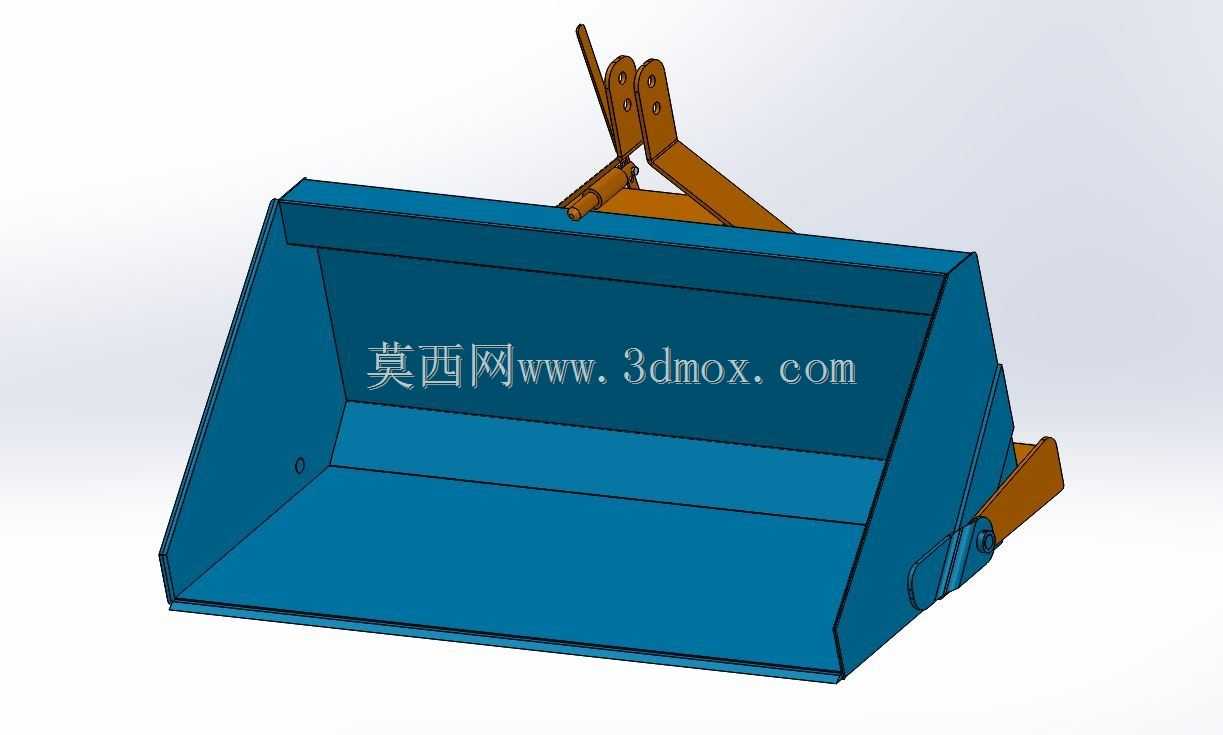

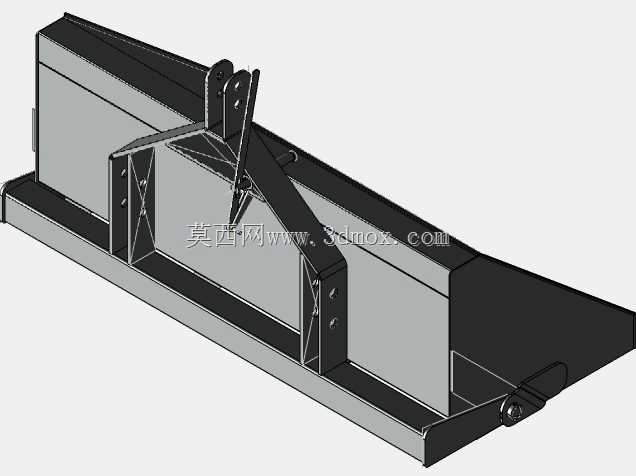

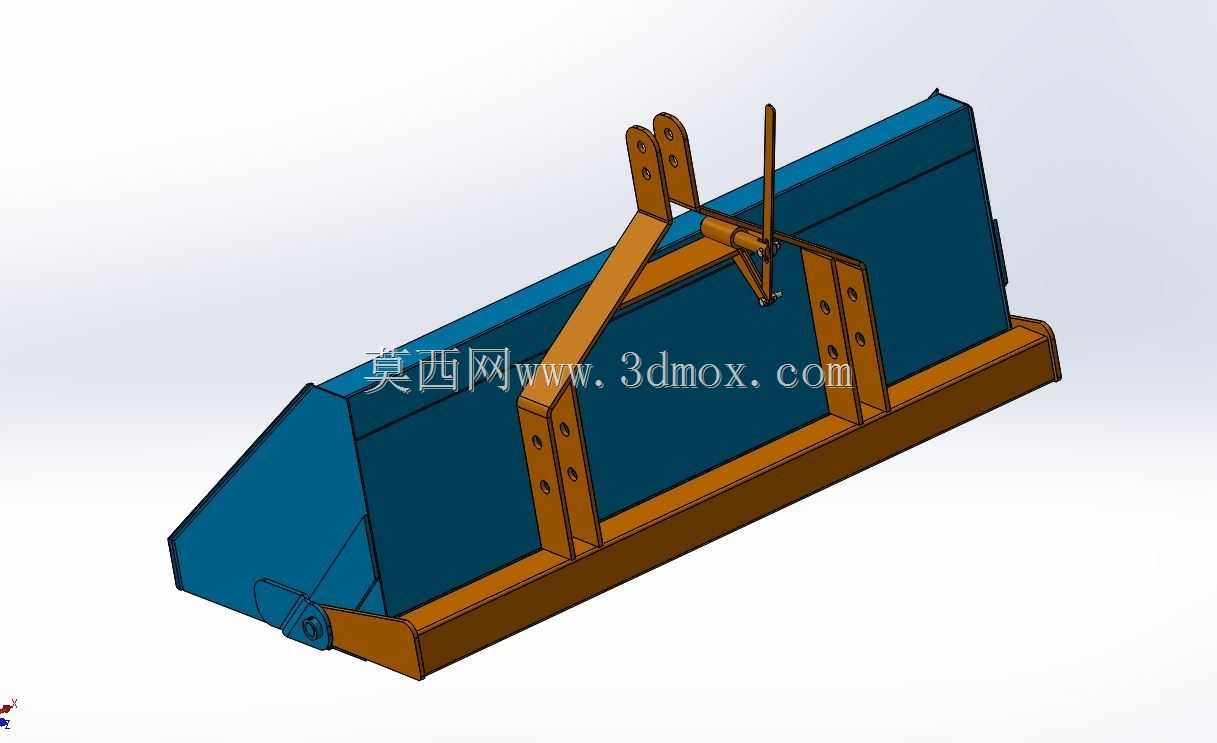

这款配套60马力级小型拖拉机的简易铲斗，主要面向丘陵、平原零散地块的农用作业场景，适配农村散户、小型合作社的日常生产需求，可完成农家肥转运、粮食散料堆装、田间碎石清理、低矮土方归整、秸秆残茬归集等多种作业，无需额外改装大马力主机，降低了小体量农业生产的机具投入成本。设计之初就瞄准小型拖拉机的后悬挂承载边界，整体宽度控制在1.6米，刚好匹配南方小块农田的田埂通行宽度，也能适配乡村狭窄硬化路的会车需求，不会因为机具过宽影响转场通行。结构上采用框架式焊接设计，主铲板选用耐磨钢板弯折成型，刃口做了加厚倒角处理，减少铲入硬质物料时的卷边磨损，背部的加强筋采用三角支撑布局，沿着铲斗受力方向均匀排布，既保证铲装重载时的结构刚度，避免长期受力出现侧板变形，又尽可能控制整体自重，不会超出小型拖拉机的悬挂提升载荷上限，防止作业时出现主机翘头的安全隐患。铲斗的挂接接口完全匹配常规小型拖拉机的后悬挂三点安装位，安装时无需额外打孔改制，对位后插入销轴锁定即可完成装配，普通农户借助常规扳手就能完成拆装，不需要专业维修人员到场操作。日常作业时，可通过拖拉机的液压悬挂控制铲斗的升降与倾翻角度，铲装散料时将铲刃调整至与地面平行，依靠拖拉机前进动力切入料堆，装满后提升悬挂即可完成转运，到达卸料点后操作悬挂倾翻就能完成卸料，操作逻辑和普通农户熟悉的后悬挂农具一致，不需要额外学习复杂的操作流程。考虑到农用作业的复杂工况，铲斗底部额外增设了耐磨衬板，当衬板磨损到极限后可单独拆卸更换，不需要整体更换铲斗主体，降低了后期使用维护成本。两侧的侧板做了外沿加高处理，铲装颗粒状散料时能减少物料从侧边撒漏，提升单次铲装的有效容积，同时侧板边缘做了圆弧过渡，避免作业时剐蹭田埂、树干或者周边设施。整个结构没有复杂的液压附属部件，全部依靠拖拉机原有悬挂系统完成动作，故障点极少，日常维护只需要定期检查焊接部位是否出现开裂、销轴部位加注润滑脂即可，非常适合农村地区缺乏专业维修条件的使用场景。
