小型农场作业用桁架式干草吊运装置

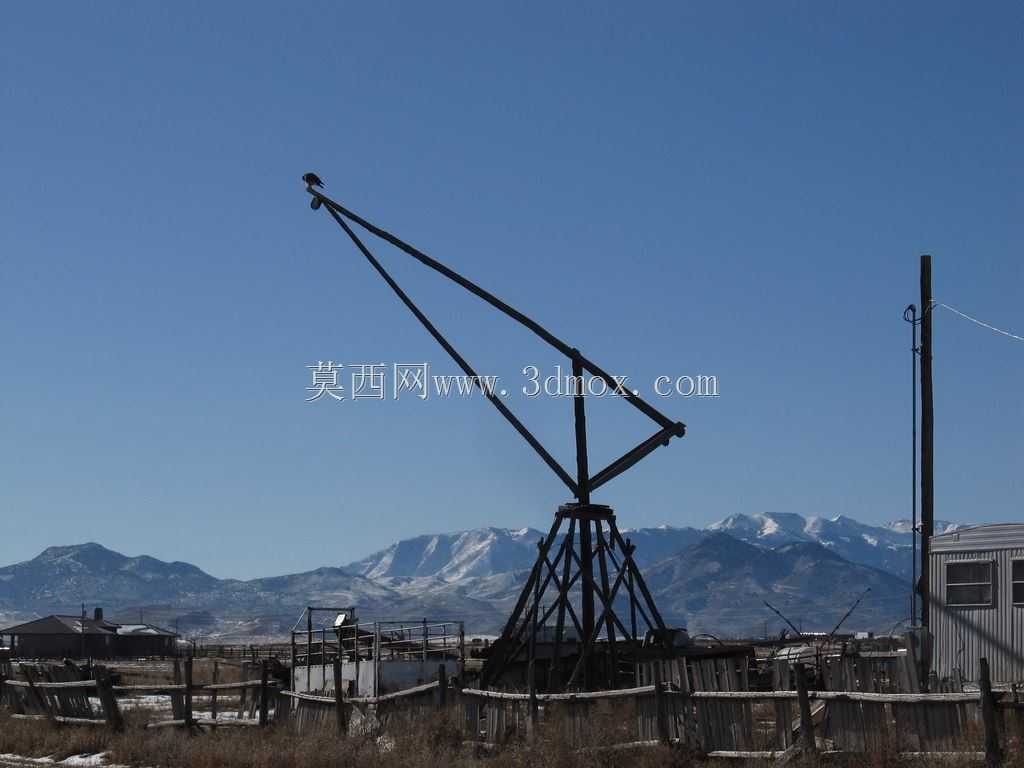

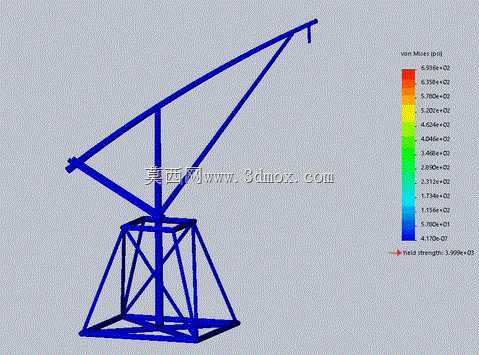

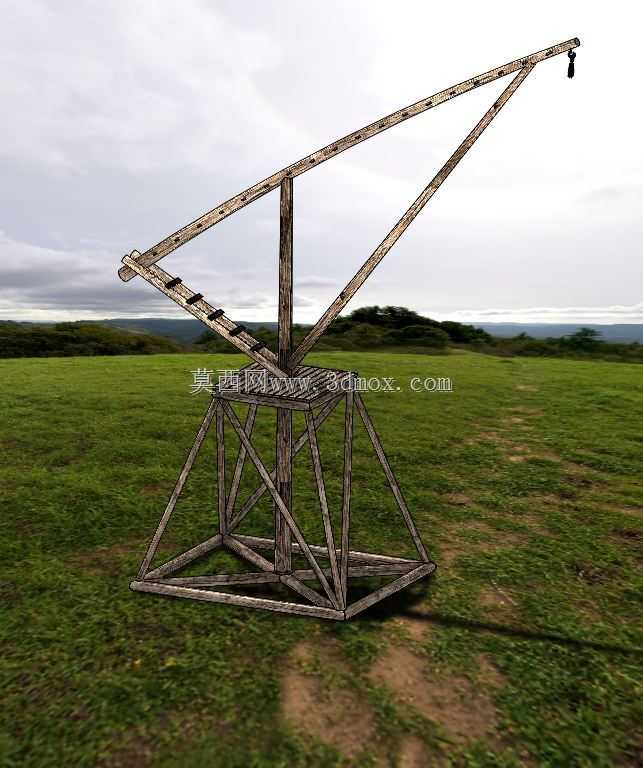

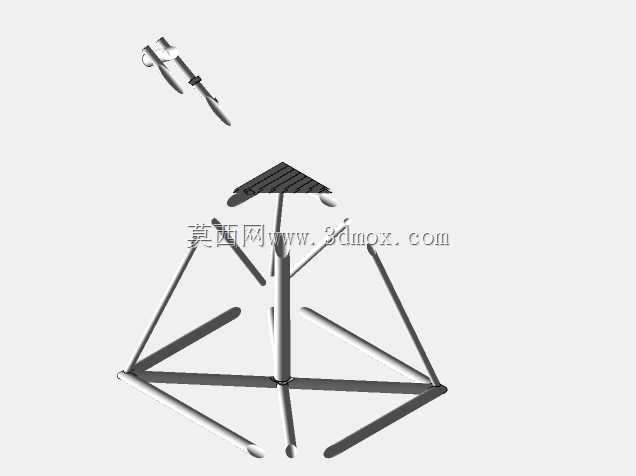

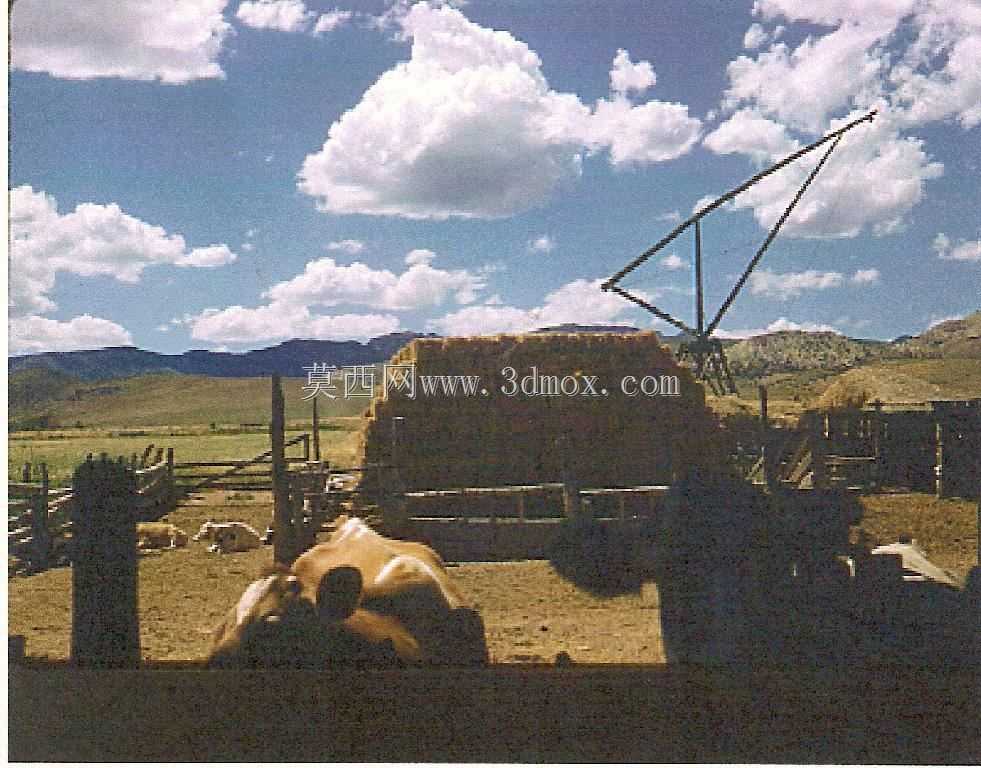

这类桁架式干草吊运装置，最初适配小型农牧场的干草堆垛、转运作业场景，在规模化饲草打捆设备普及前，是牧场饲草存储环节的核心辅助机具，主要承担地面散干草向储草棚、高架储草位的吊运码放作业，也可临时兼顾小型牧场内袋装饲料、轻型农具的短距离高位转运，作业覆盖半径通常适配十到十五米的牧场堆储区域，无需复杂的轨道铺设，依托底部桁架底座的配重或地脚固定即可完成安装，对牧场非硬化地面的适配性较强，不需要做大面积的场地硬化处理。从结构设计逻辑来看，整体采用空间桁架焊接结构，主臂采用变截面三角桁架构型，相比实腹式吊臂能在保证结构刚度的前提下大幅降低自重，减少底座的承载负荷；底部支撑采用四棱锥空间桁架结构，交叉腹杆的排布充分考虑了不同起吊角度下的载荷传递路径，能将吊重产生的弯矩、扭矩均匀分散到底部支撑的各个节点，避免局部应力集中。设计阶段针对臂架末端的额定吊重载荷做了全工况静力学校核，对应力集中的节点位置做了腹杆加密处理，从应力云图的分布来看，整体应力水平控制在材料许用应力范围内，臂架端部的下挠量满足吊运作业的精度要求，不会出现吊重过程中臂架抖动幅度过大的问题。安装边界方面，底部支撑底座的占地尺寸通常控制在两米见方范围内，不需要额外搭建高大的附属支撑结构，整体安装高度可根据牧场储草棚的实际高度做臂架节段的适配调整，固定方式可选择地脚螺栓预埋固定，也可通过压重块实现无预埋快速安装，适配小型牧场灵活调整作业位置的需求。结构的节点连接全部采用焊接节点，减少了螺栓连接带来的预紧力衰减问题，后期维护仅需定期检查焊缝开裂情况、臂架转动副的润滑状态即可，运维难度较低，适合农牧场缺乏专业维保人员的使用场景。在实际作业过程中，该装置可通过臂架的俯仰、回转动作覆盖扇形作业区域，配合人工挂接吊具即可完成干草的提升、回转、落位操作，作业效率相比人工肩扛搬运提升数倍，也能避免人工搬运高架堆垛过程中的坠落风险。
