两款不同规格同步传动马达带三维设计

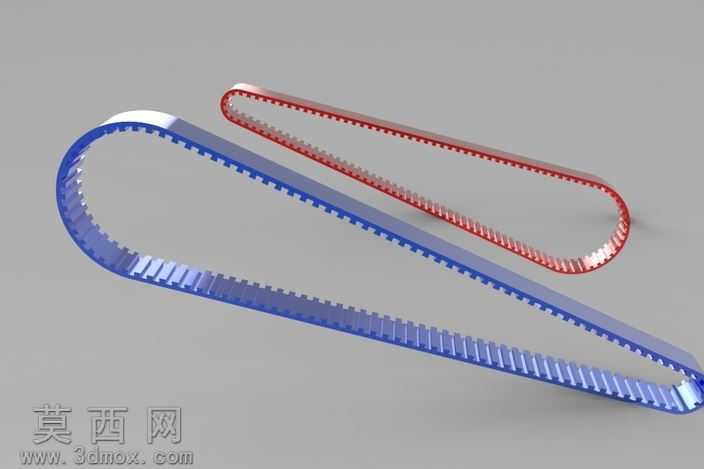

本次展示的两款马达传动同步带模型，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循同步齿形带的实际生产尺寸规范，精准还原齿形轮廓、带体厚度、节距参数等核心结构特征，确保模型结构与工业实际应用的传动带产品完全匹配。建模阶段首先绘制单齿的截面轮廓，通过阵列命令完成整圈齿形的排布，再通过扫掠特征生成闭合的环形带体结构，针对两款不同长度、不同宽度的传动带分别调整参数，蓝色款带宽更大、整体周长更长，红色款带宽更窄、周长更短，两款模型均做了齿面与带背的结构区分，齿面的啮合齿做了微小的倒角处理，还原实际产品的工艺细节，避免尖锐结构不符合生产实际。材质渲染阶段，两款带体均采用聚氨酯同步带的材质表现，蓝色款调整为半通透的深蓝色聚氨酯质感，添加轻微的环境反射效果模拟带体表面的光滑覆膜质感，齿面部分做细微的粗糙度调整，还原啮合接触面的磨砂质感；红色款调整为正红色聚氨酯材质，适当降低反光度，模拟添加了耐磨纤维层的带体表面质感，两款带体均添加了轻微的软材质形变效果，还原同步带安装后在带轮支撑位置的自然弯曲形态，避免硬质模型的生硬感。结构设计上，两款同步带均采用周向等距分布的梯形啮合齿结构，齿形参数符合通用同步带的啮合标准，能够与对应规格的同步带轮完成精准啮合装配，带体内部隐含的强力层结构在建模时通过材质分层做了暗示，带背部分做了均匀的厚度处理，保证传动过程中的抗拉强度。设计思路围绕小型电机传动场景的应用需求展开，两款不同规格的传动带可适配不同功率、不同中心距的马达传动布局，可用于小型自动化设备、精密传动机构的传动系统装配验证，建模过程中保留了可编辑的参数特征，使用者可根据实际传动需求调整带体长度、宽度、齿形参数，快速生成适配不同工况的同步带模型，模型整体结构完整，无多余碎面、破面问题，可直接用于装配模拟、运动仿真、渲染展示等多个场景，能够直观呈现同步齿形马达带的外观特征与结构特点，为传动系统的设计选型提供直观的三维参考。
