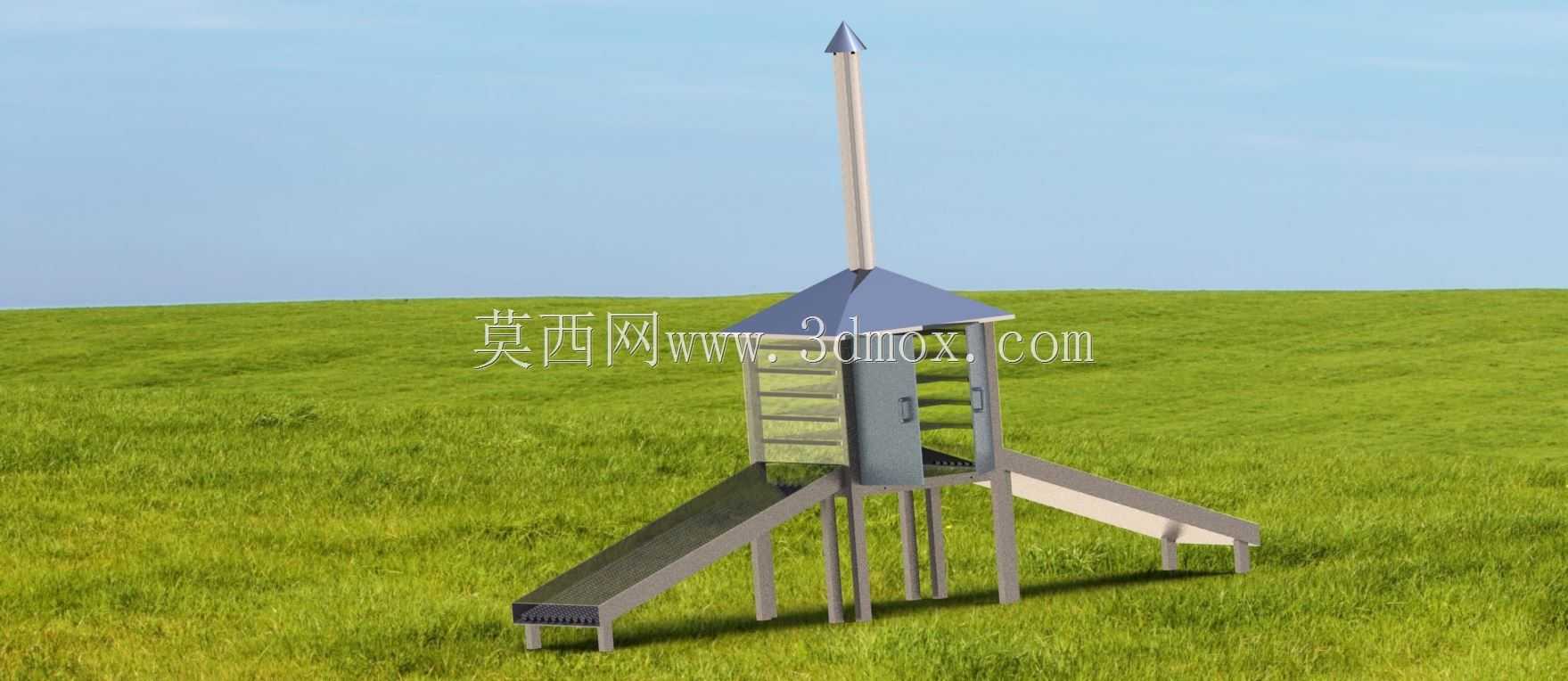

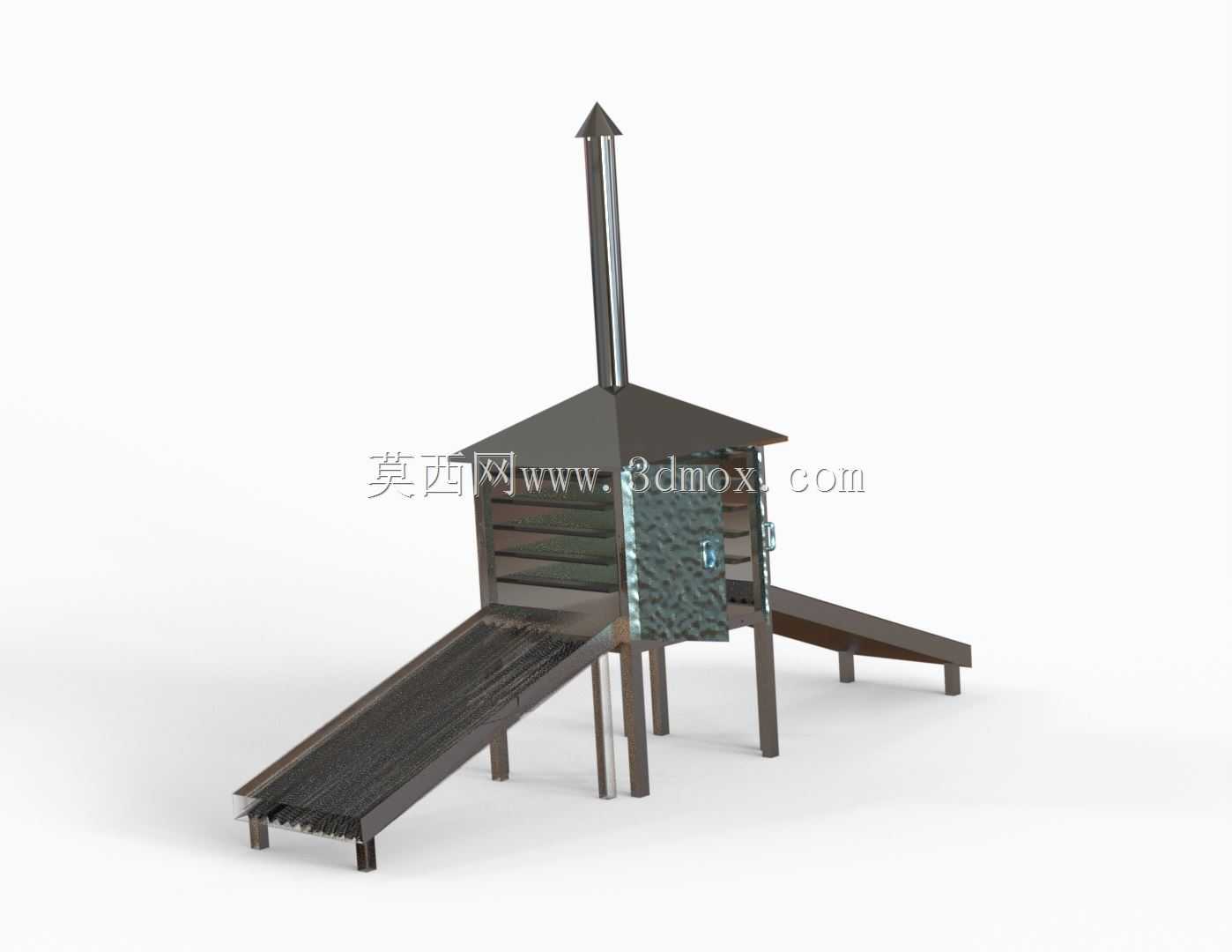

双斜面带烟囱式太阳能干燥装置

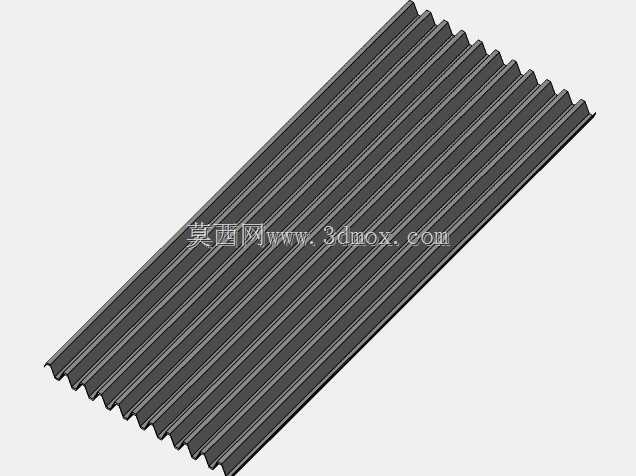

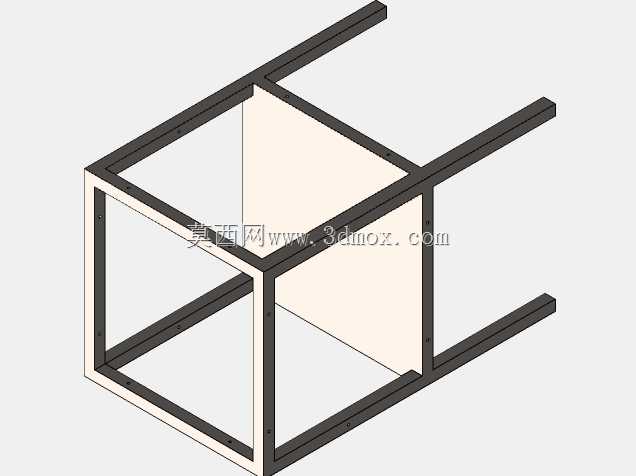

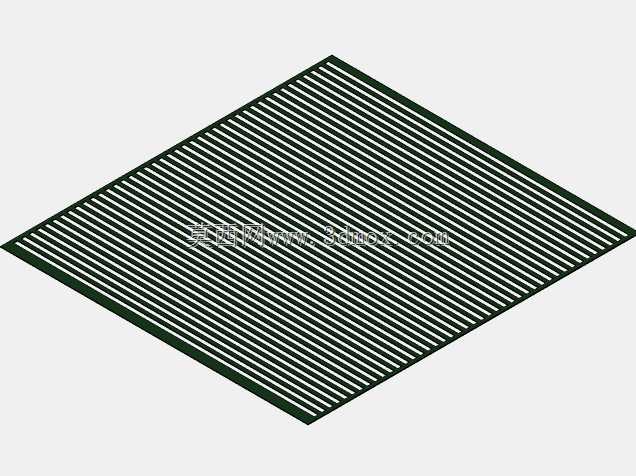

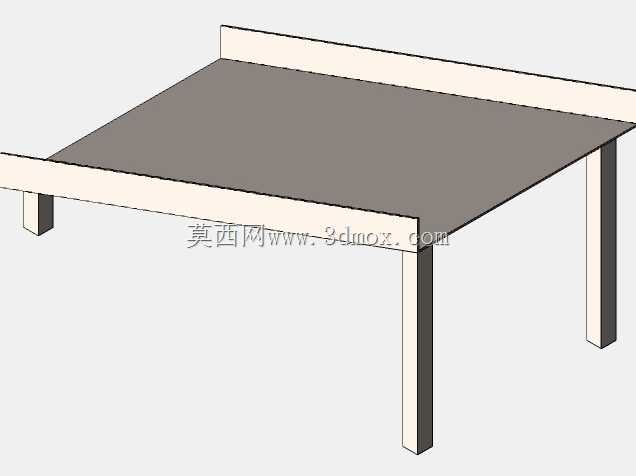

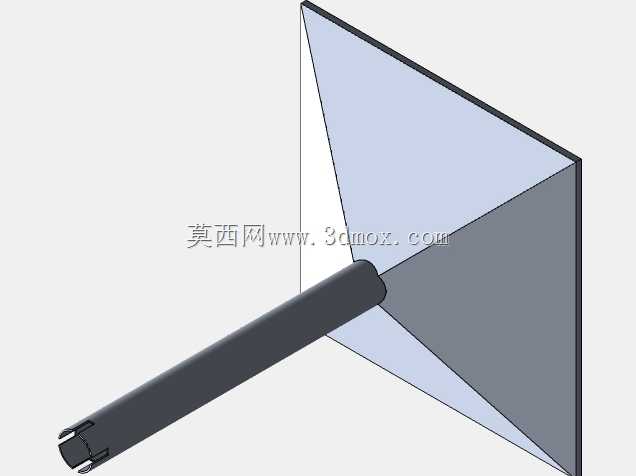

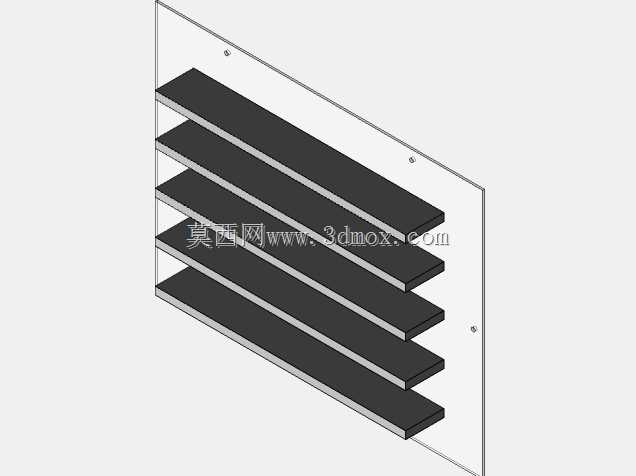

这款干燥装置主要面向农产品初加工场景，尤其适配生姜这类根茎类作物的干制需求，也可拓展用于中药材、果蔬切片等物料的干燥作业，在山地、丘陵等电网覆盖不完善的农业产区，可依托太阳能资源完成干燥工序，降低传统燃煤、电加热干燥的能耗成本。设备采用双倾斜收集面布局，两个斜向布置的集热面分别朝向不同方位，可在一天内更长时段接收太阳辐射，提升集热效率，斜置结构同时兼顾物料摊放的便利性，作业人员可直接在斜面上完成待干燥物料的铺放与收料，无需搭建额外操作平台。设备中部设置立式烟囱结构，利用热压自然通风原理，将集热腔内被加热的空气向上导流，形成持续的自然通风气流，带走物料蒸发出的水汽，无需额外配置风机动力组件，进一步降低设备运行的能耗与维护成本。主体支撑采用多根立式支腿结构，将干燥腔体抬离地面，避免地面潮气侵入干燥区域，同时支腿高度预留了足够的清灰、检修空间，日常运维时可直接清理集热面下方的积尘与杂物。两个斜向滑道式出料结构分别对接两侧集热面末端，干燥完成的物料可顺着斜面直接滑落到接料区域，减少人工转运的工作量。设计阶段重点考量了户外安装的边界条件，整体结构采用框架式拼接设计，所有外露构件均做防锈蚀处理，可适应露天放置的日晒雨淋环境，安装时仅需平整硬化地面，无需复杂的地基施工，设备整体占地宽度适配农村常见的院落、晒场空间，高度方向预留的烟囱高度满足自然通风的抽力要求，不会因周边低矮遮挡影响排风效果。集热面采用通透式栅格结构，既保证太阳辐射可穿透到物料层，又能让气流顺利穿过物料间隙，带走水分，腔体侧面设置可开合的检修门，方便作业人员随时查看物料干燥状态，调整物料铺放厚度。
