立式燃气燃烧器集成管路总成结构

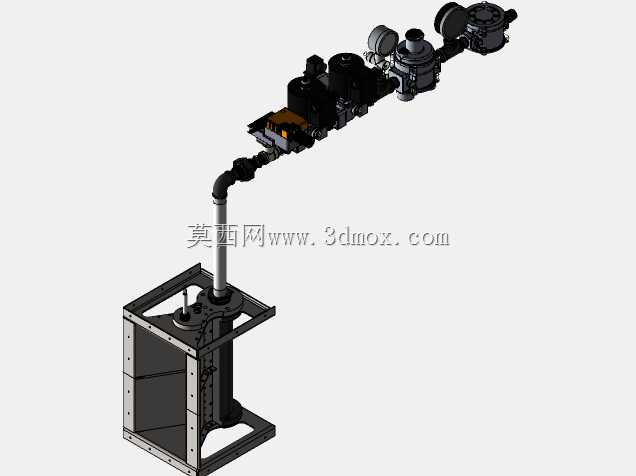

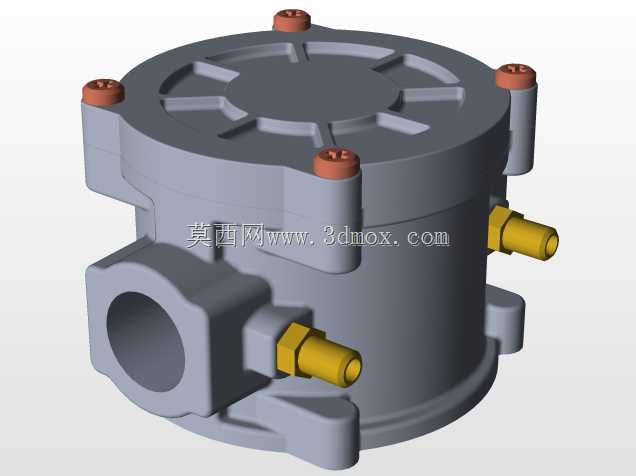

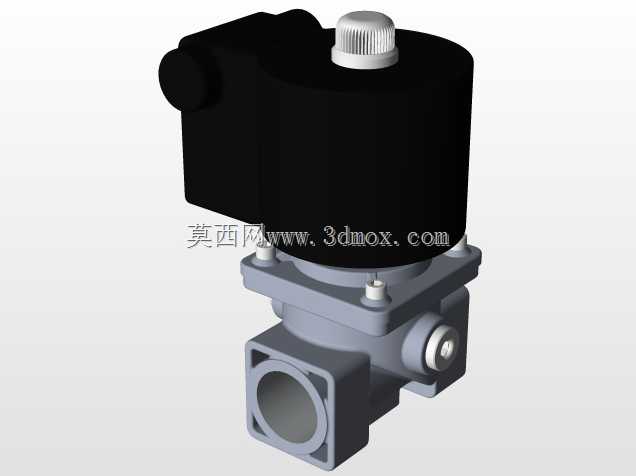

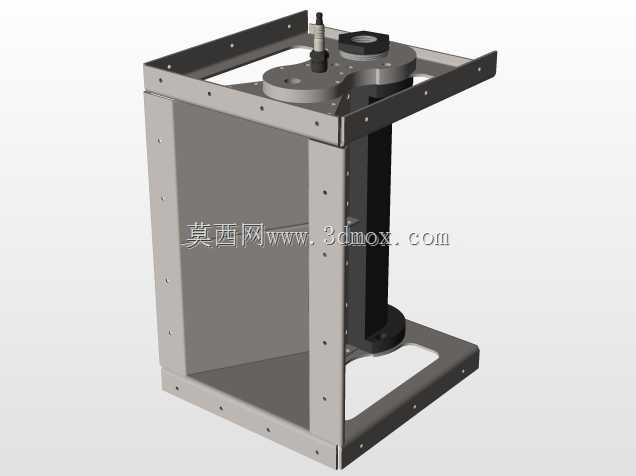

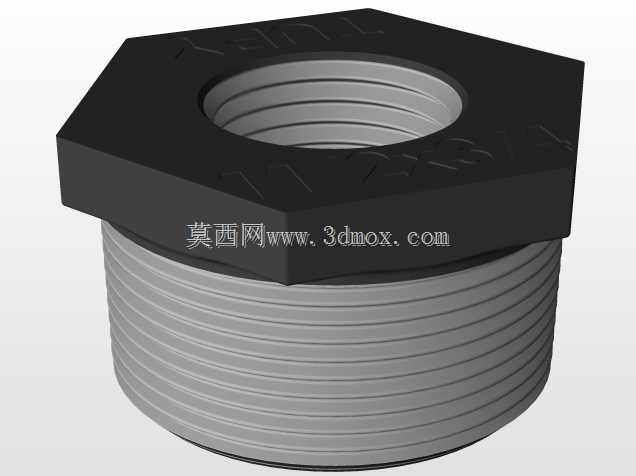

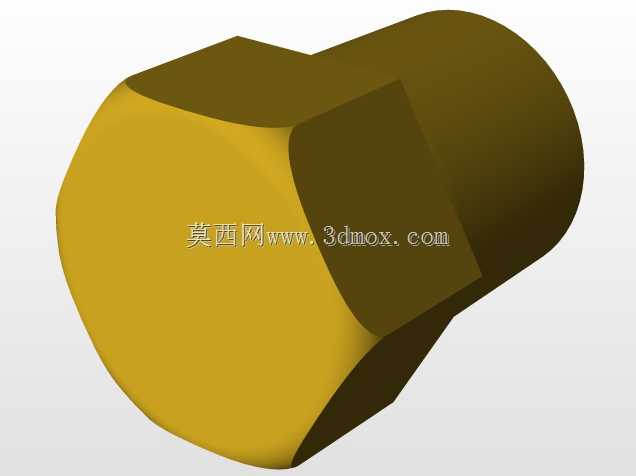

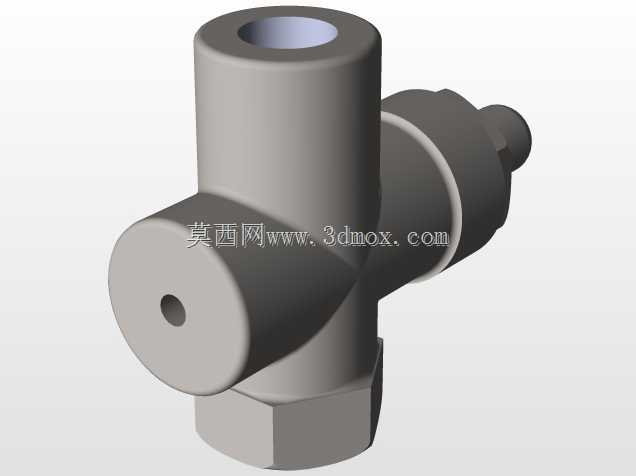

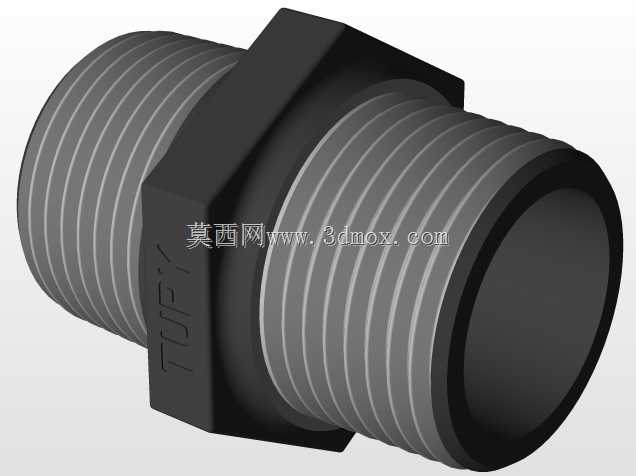

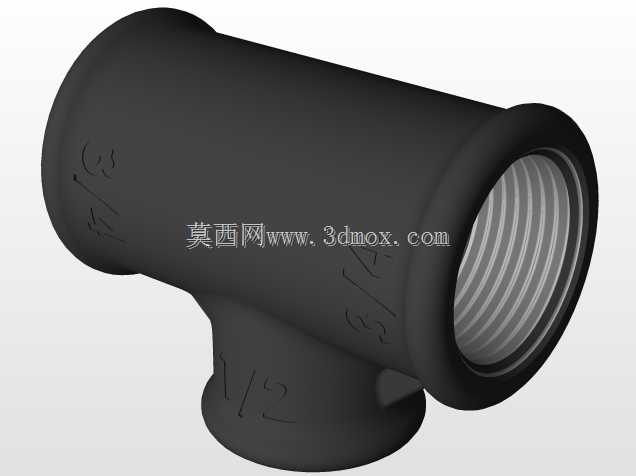

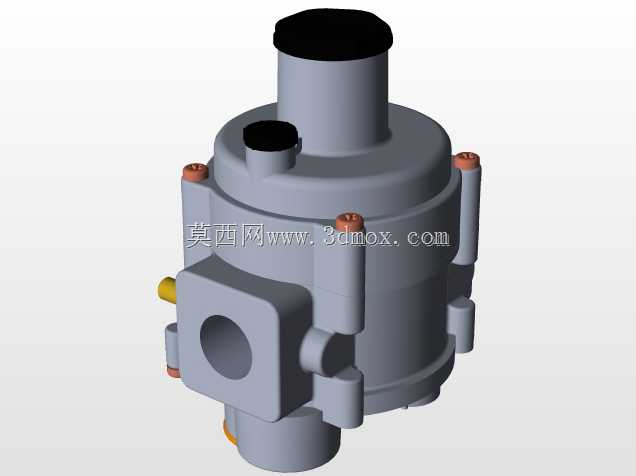

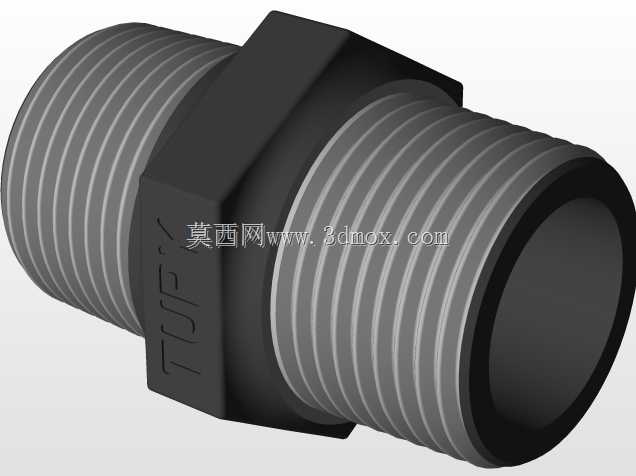

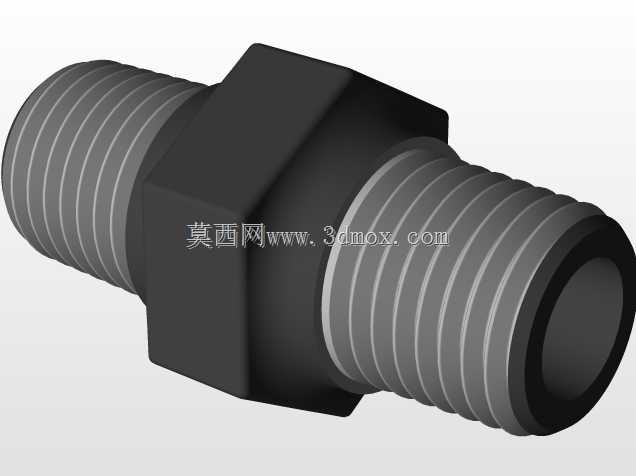

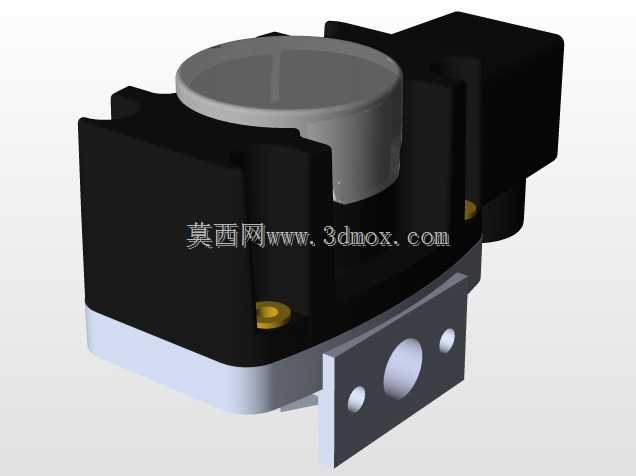

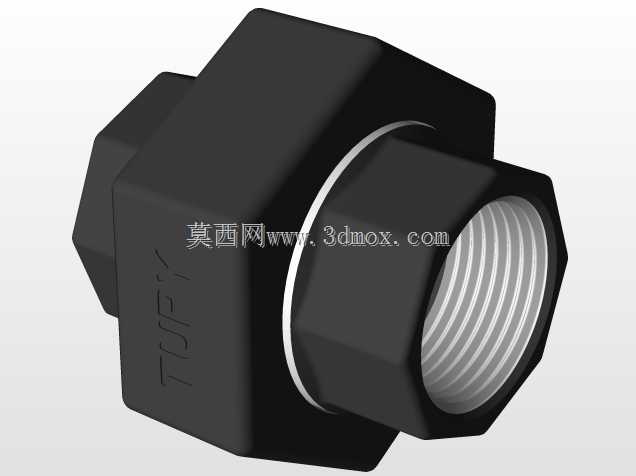

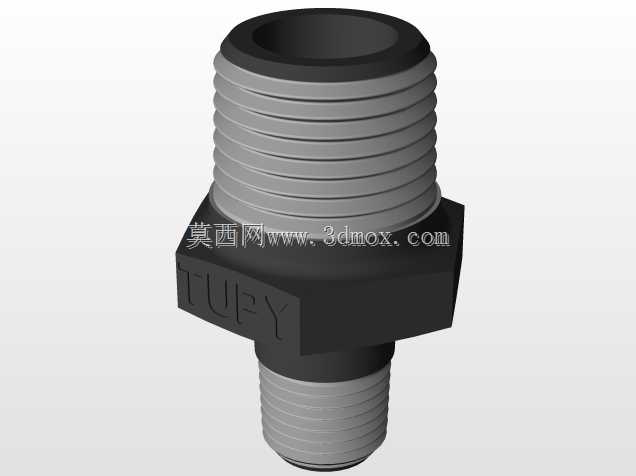

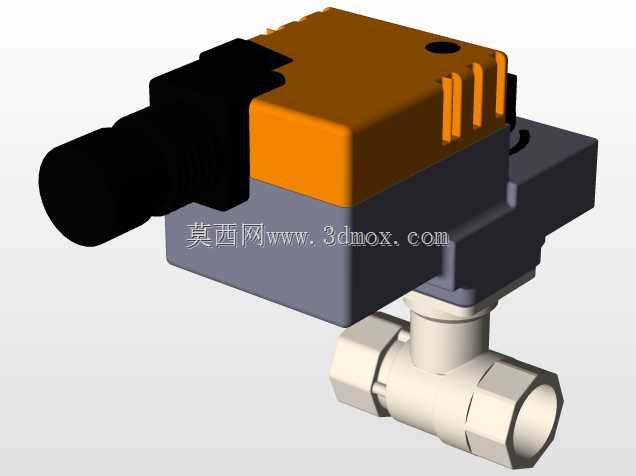

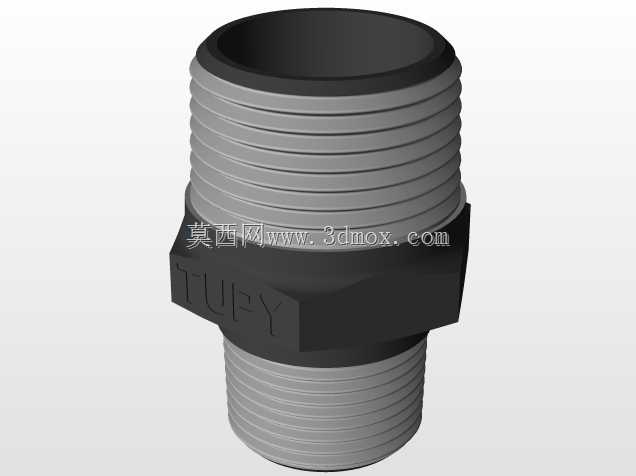

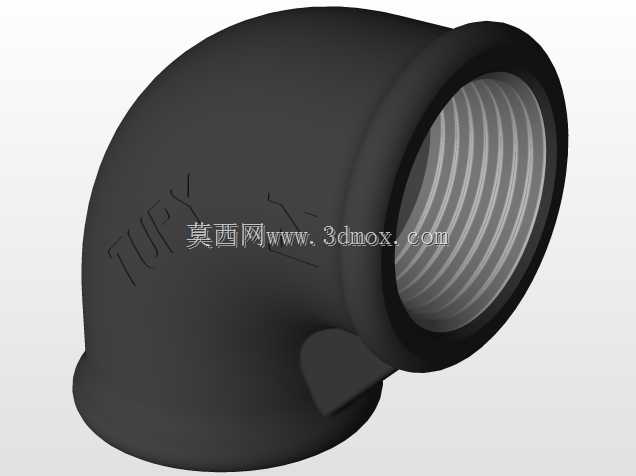

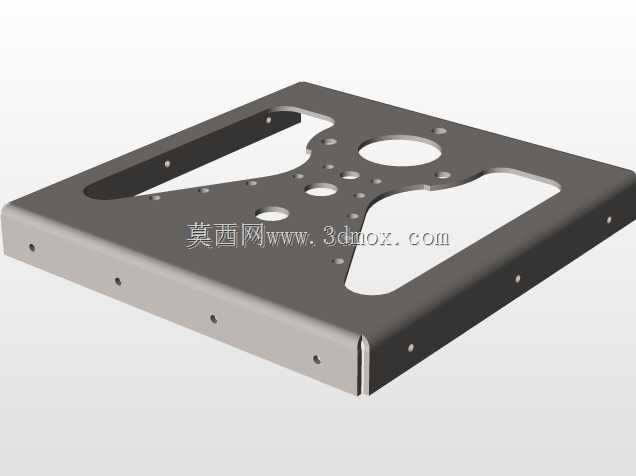

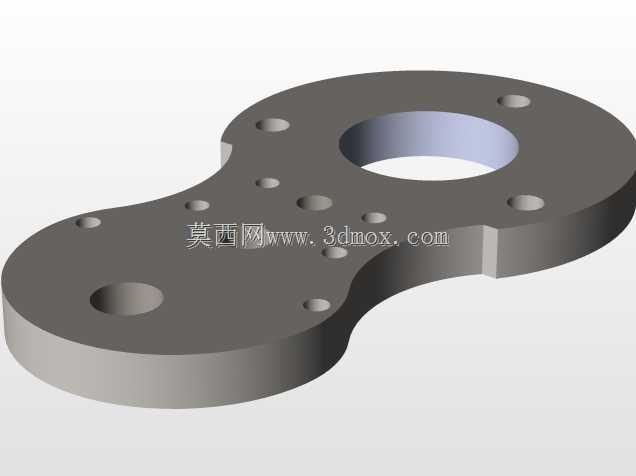

这套结构主要面向工业加热场景的热能供给环节，常见于涂装烘干线、金属热处理炉、食品烘焙隧道炉、小型蒸汽发生器等需要稳定可控火焰热源的设备配套，核心作用是将调压过滤后的燃气与助燃空气按工况需求配比混合，输出稳定燃烧的火焰，为热工腔体提供持续均匀的热量输入。从结构布局来看，整套总成采用立式安装设计，底部为方形框架式安装基座，基座预留了与炉体侧壁或安装平台对接的螺栓固定孔位，基座内部集成了燃气立管的支撑结构与初级空气导流通道，立管向上延伸后通过90度弯管转接水平布置的阀组与燃烧头段，这种布局能最大程度压缩水平方向的安装占用空间，适配炉体侧面狭窄的安装区域，避免与炉体周边的管路、检修平台产生干涉。水平段依次集成了燃气过滤阀、压力调节阀、双截止电磁阀、空气燃气混合腔以及多组不同出力的燃烧喷头，阀组之间采用法兰与卡套结合的连接方式，既保证密封可靠性，也方便后期拆解维护单个阀件，不需要整体拆卸整套总成。设计过程中优先考虑了燃烧工况的稳定性，阀组的通径匹配按照额定出力下的燃气流速不超过15m/s计算，避免流速过高产生啸叫或回火风险，混合腔内部设置了多层导流孔板，让燃气与进入的助燃空气充分紊流混合，保证每个燃烧喷头出口的空燃比偏差控制在5%以内，避免出现局部燃烧不充分冒黑烟、或者局部过烧损坏喷头的问题。安装边界方面，底部基座的安装孔位按照通用工业炉侧装标准间距设置，水平段阀组的最外侧到立管中心的距离控制在常规炉壁安装的预留尺寸范围内，燃烧喷头的伸出长度可根据炉壁保温层厚度做小幅调整，适配不同厚度的炉体保温结构，整套结构的重心落在立式基座的支撑范围内，不需要额外增加辅助支撑结构就能保证长期运行的结构稳定性，不会因为管路振动、热胀冷缩产生连接部位松动泄漏的问题。在功能实现上，整套总成可适配天然气、液化石油气两种常用燃气，通过更换调节阀内部的弹簧与喷嘴孔径即可完成气源切换，不需要整体更换阀组，双截止电磁阀的设置满足工业燃烧设备的安全规范要求，停机时可快速切断燃气供给，避免燃气泄漏进入炉腔产生爆燃风险，过滤阀可过滤燃气管路中的杂质颗粒，避免杂质卡滞阀芯或者堵塞燃烧喷头的细小出火孔，减少日常维护的频次。
