农牧机械用扭矩限制式打滑离合器结构

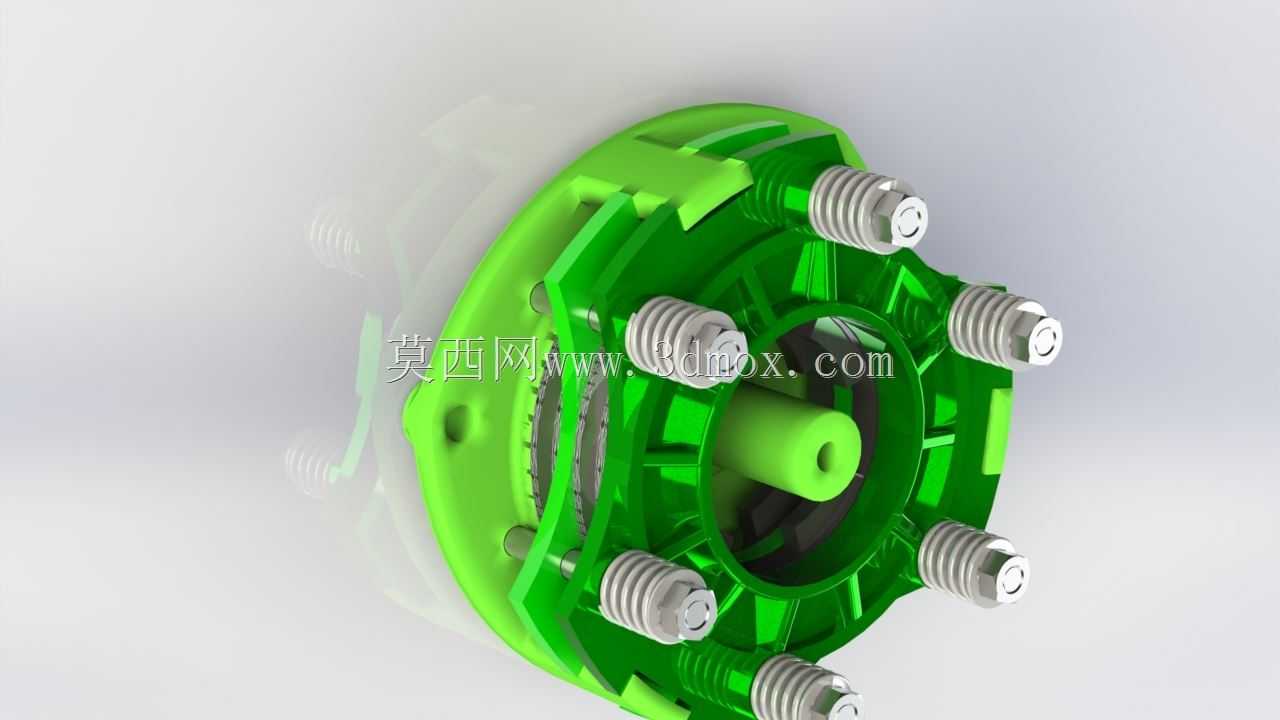

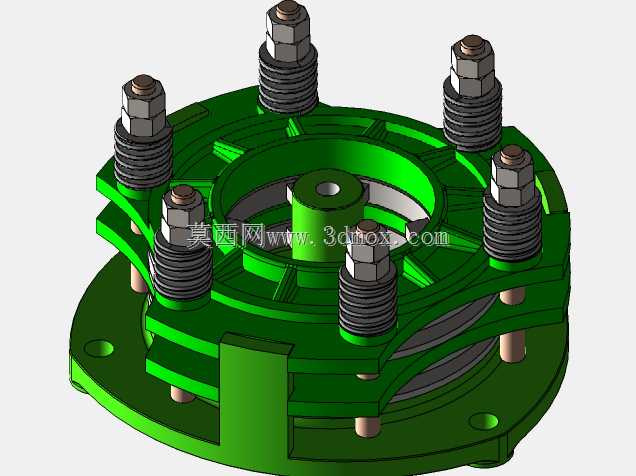

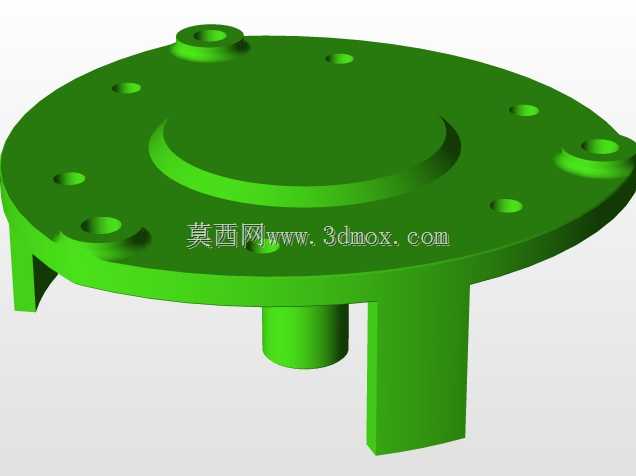

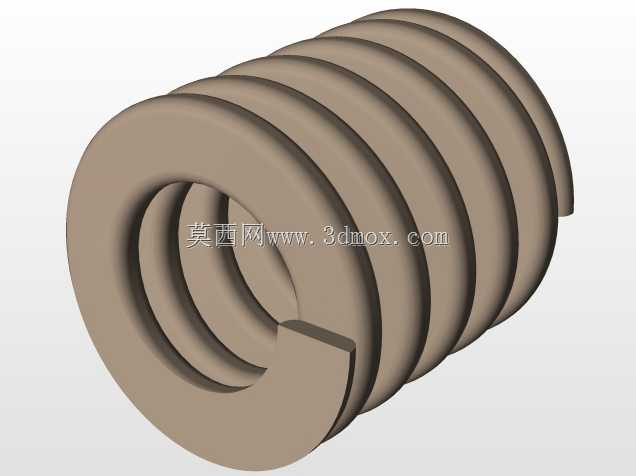

这类打滑离合器主要应用在克拉斯系列农牧收获机械的传动链路中，安装在动力输出端与作业执行机构的连接位置，核心作用是在作业过程中遇到喂入量突增、异物卡滞等异常工况时，通过内部预设的打滑机制切断刚性动力传递，避免扭矩瞬间过载打坏传动齿轮、折断传动轴，或是造成动力源端的部件损坏。从结构设计来看，整体采用盘式布局，外圈为高强度工程塑料材质的壳体，既能够减轻整体转动惯量，又可以起到一定的防尘、防作物碎屑侵入的作用，周向均匀布置的六组弹簧加载组件是扭矩阈值的核心调节结构，通过调整弹簧的预紧压力，可以匹配不同传动链路所需的打滑扭矩阈值，适配不同功率段的动力输出需求。中心的轴孔采用带键槽的通孔设计，能够直接与动力输入轴配合安装，轴孔周边的加强筋结构从中心向外辐射延伸到壳体边缘，既提升了整体结构的抗扭刚度，又合理控制了部件的整体重量，避免转动过程中产生额外的动不平衡量。安装边界方面，这类离合器的轴向尺寸紧凑，不需要在传动链路中预留过大的安装空间，外圈的安装螺柱采用等节距圆周布置，能够直接与从动侧的连接法兰对接，不需要额外制作过渡转接件，适配现有农牧机械的原有安装接口，替换维护时不需要对周边传动部件做额外改动。实际作业过程中，当传递扭矩低于设定阈值时，内部的摩擦副在弹簧压力作用下保持紧密贴合，动力可以稳定无滑差地传递到作业端，保证作业效率；当负载扭矩超过设定值时，摩擦副之间产生相对滑动，动力传递暂时中断，此时输入端仍可保持正常运转，不会因为负载突增造成憋停，待异常负载排除后，摩擦副自动恢复贴合，不需要额外拆解复位，能够有效降低田间作业过程中的故障停机时间，减少维护成本。设计过程中需要重点考虑摩擦副的耐磨性能，以及弹簧预紧力的一致性，避免周向不同位置的压力不均造成局部磨损过快，或是打滑扭矩偏差过大导致保护功能失效，同时壳体的密封结构也要兼顾散热需求，避免长时间打滑产生的热量积聚造成塑料壳体变形，影响部件的使用寿命。
